宇航用杆装自锁式快装夹持夹具结构

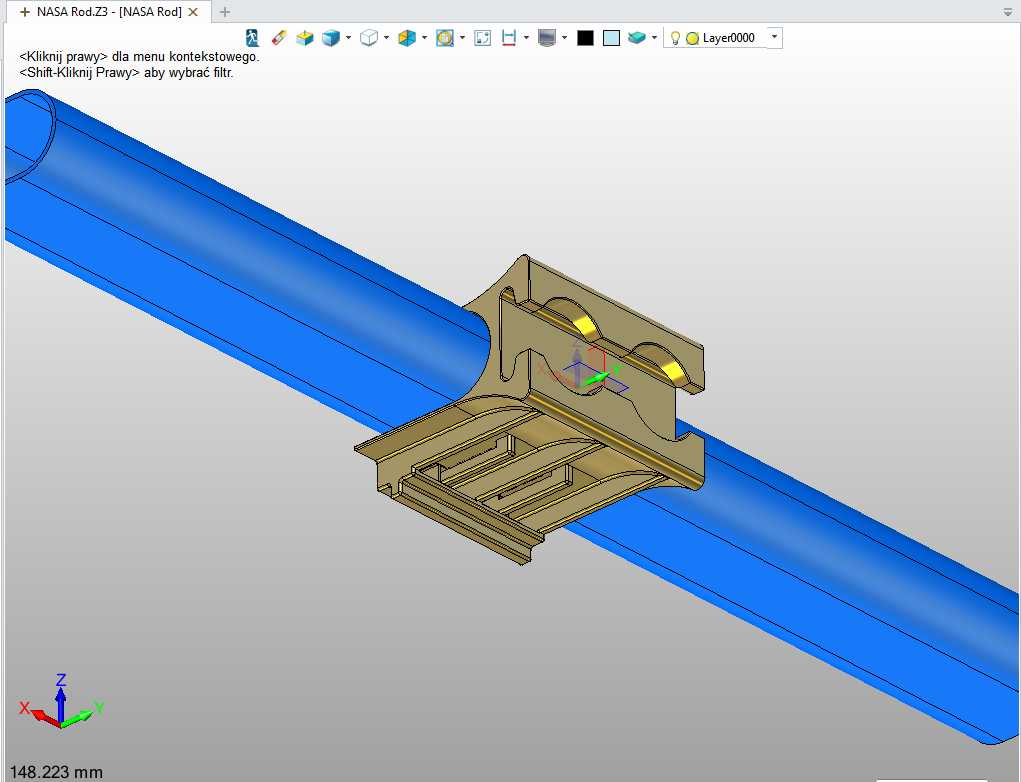

　　该夹持构件主要面向宇航在轨装配、舱外杆件临时固定、管线辅件快速挂载等场景设计，适配标准圆形截面杆件的外周挂载需求，可在无额外辅助紧固件、无专用拆装工具的前提下完成构件在杆体上的快速锁止与拆卸，适配极端环境下的单人徒手操作需求，尤其适合操作空间受限、操作时长受限的外太空作业场景，也可拓展至地面轻量化快装支架、户外杆件挂载、临时管线固定等民用场景使用。

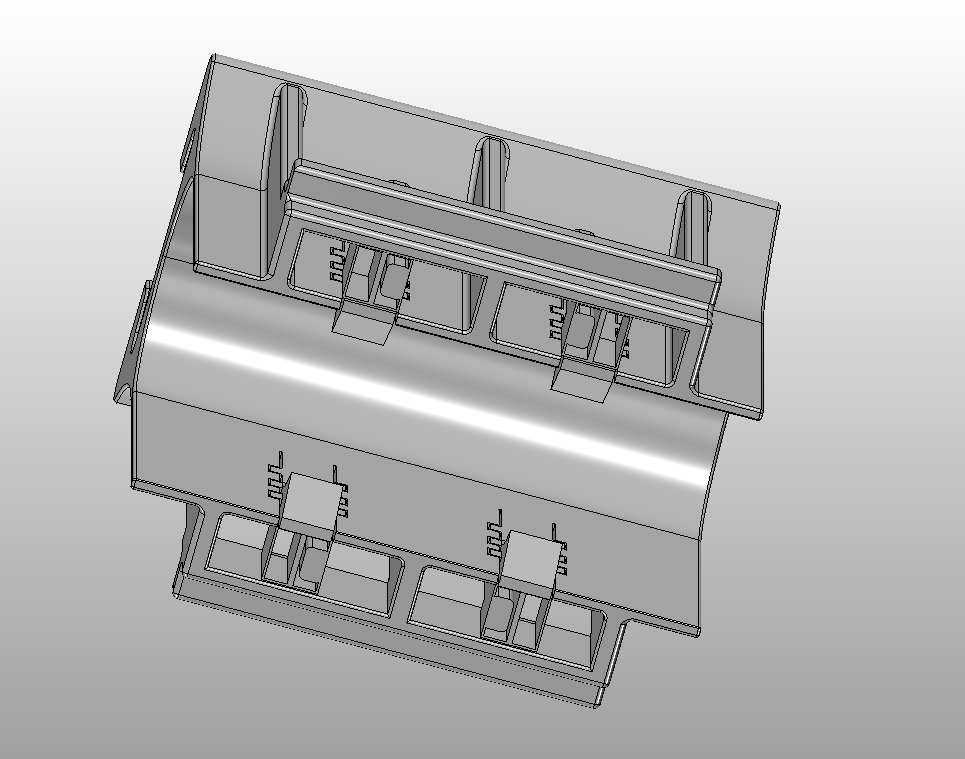

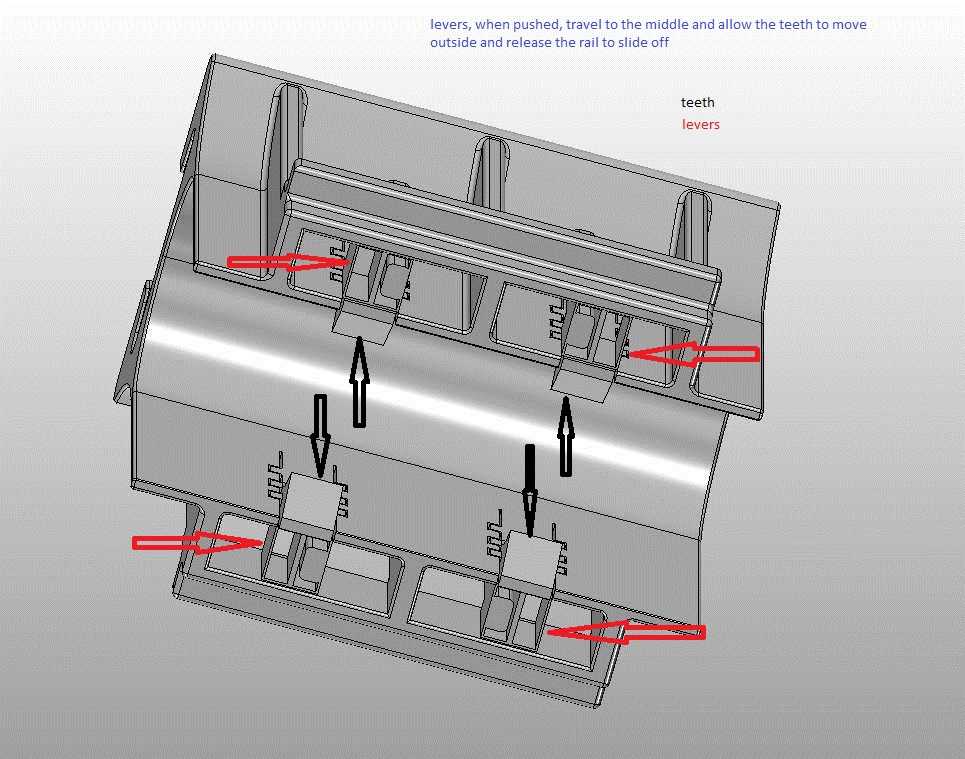

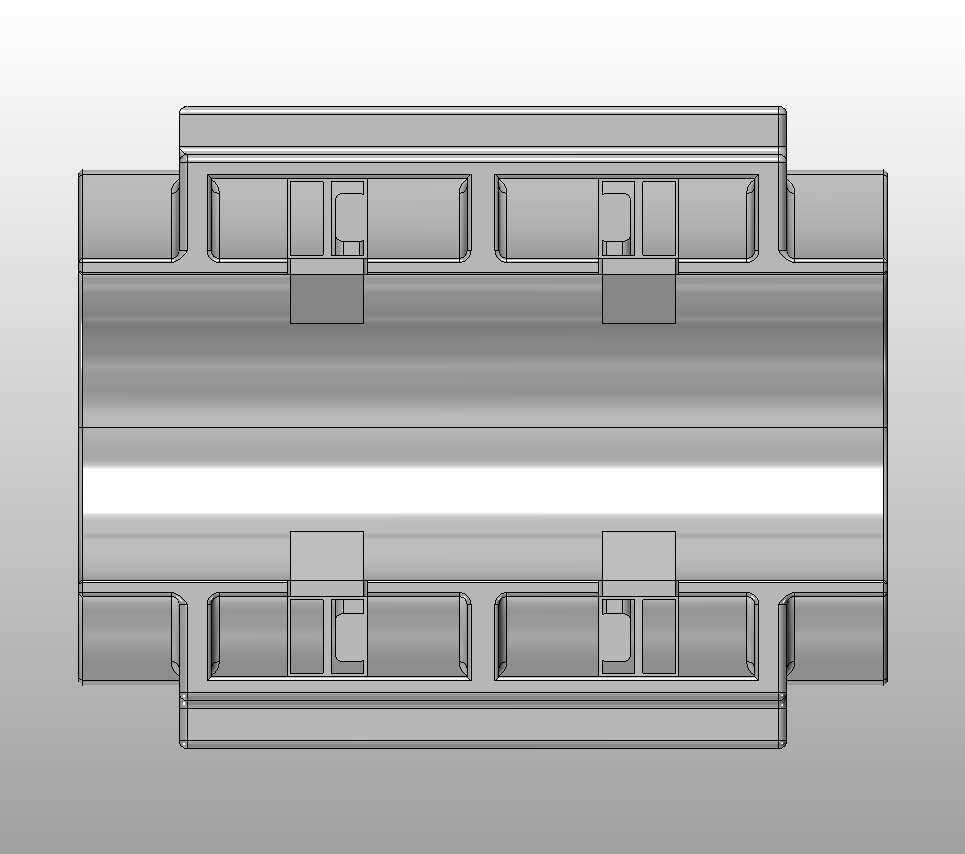

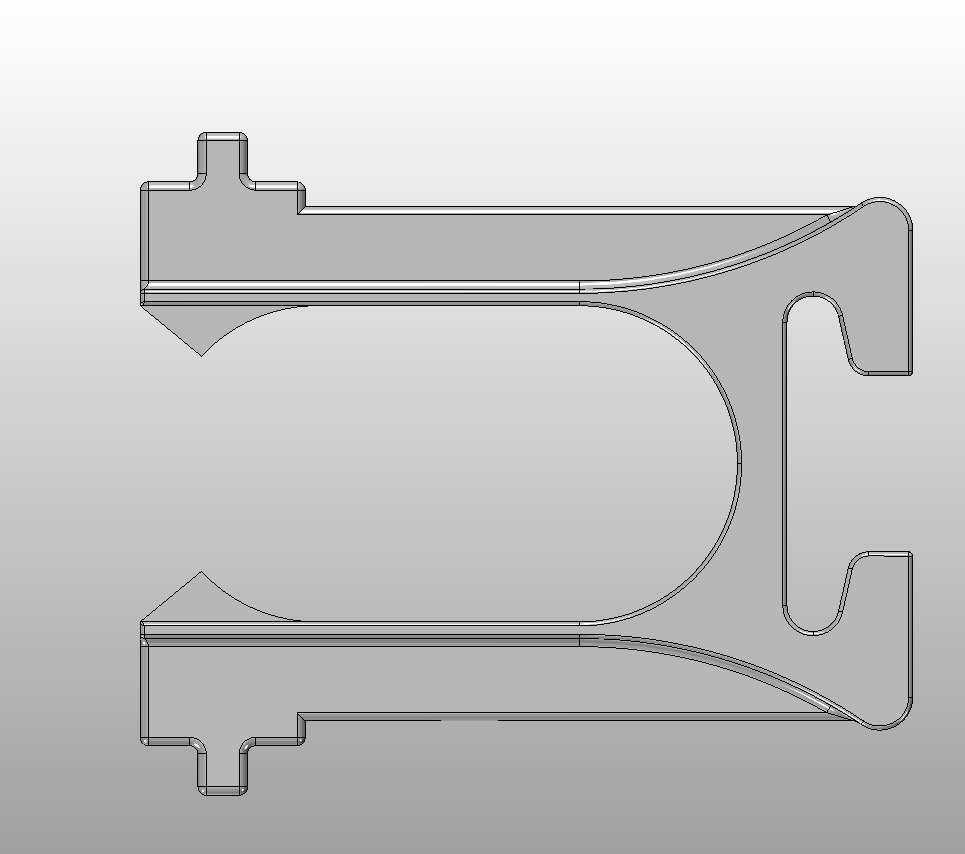

　　从功能特性来看，该夹具采用一体化成型结构设计，整体无额外拼接零件、无分离式弹性元件或销轴类紧固件，仅依靠自身结构的弹性形变完成锁止与解锁动作，从根源上避免了小零件脱落、组件遗失的风险，完全适配宇航作业中防零件飘移的核心要求。锁止状态下，构件内侧的四组齿形凸起会完全嵌入杆件外周的接触区域，配合上部的弧形肋板支撑结构形成多点咬合约束，齿形结构受上部杠杆臂的限位无法产生径向位移，即便承受超过300磅的横向挂载载荷，齿形咬合面也不会出现滑移，侧向的梁体结构会在载荷过载时产生微量形变吸收冲击，不会出现瞬间脱锁的情况，锁止可靠性远高于常规抱箍类固定件。解锁操作仅需要按压构件两侧的四个按压端，即可带动齿梁向内收束抬起齿形咬合结构，此时可沿杆件轴向滑动调整夹具位置，或是直接从杆件上取下构件，松开按压端后齿梁会在自身结构弹力作用下自动回弹复位，重新进入锁止状态，整个操作流程单手握持即可完成，不需要额外工具辅助。

　　设计思路上，该结构充分利用了材料自身的弹性特性，将常规夹具中的杠杆支撑、弹性复位、咬合锁止三类功能完全集成在单一构件上，通过结构形状的优化实现各功能的协同，不需要额外装配工序，一体化成型即可得到完整可用的成品，最大程度降低了生产与装配成本，也减少了结构失效点。齿形结构的参数经过受力校核，在50磅按压力度下，齿梁位置可产生6MPa的接触应力，咬合强度达到常规ABS材料强度的6倍以上，即便采用常规工程塑料生产也能满足锁止强度要求，若采用宇航级高性能工程材料生产，可在保证结构强度的前提下大幅降低构件自重，符合宇航装备轻量化的设计要求。构件侧面预留了标准化的安装平面与挂载孔位，可根据实际使用需求拓展挂载不同的功能辅件，不需要额外定制转接结构，适配性较强。

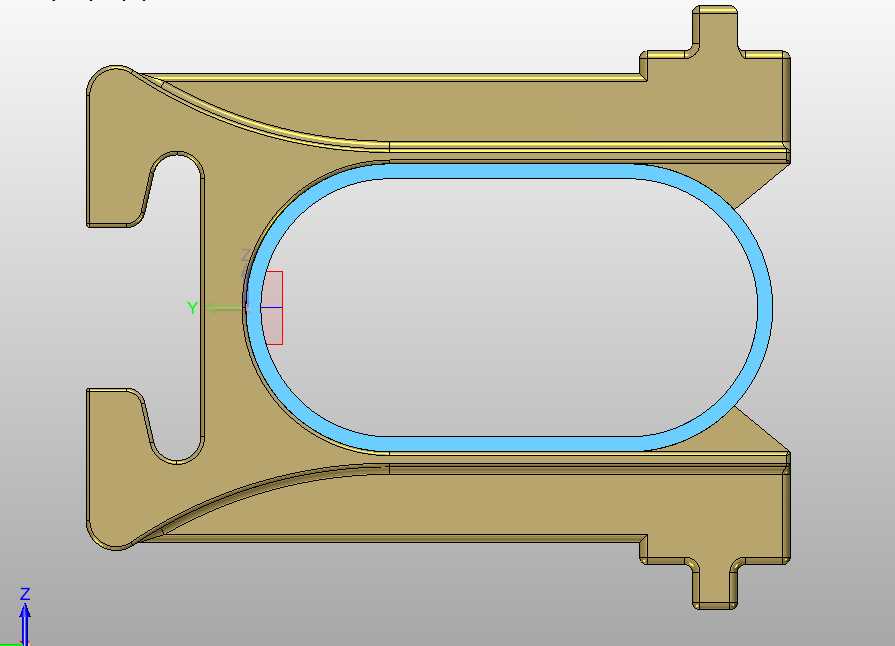

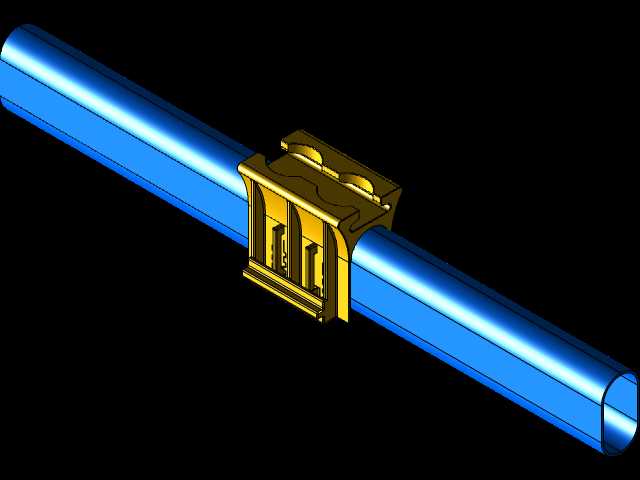

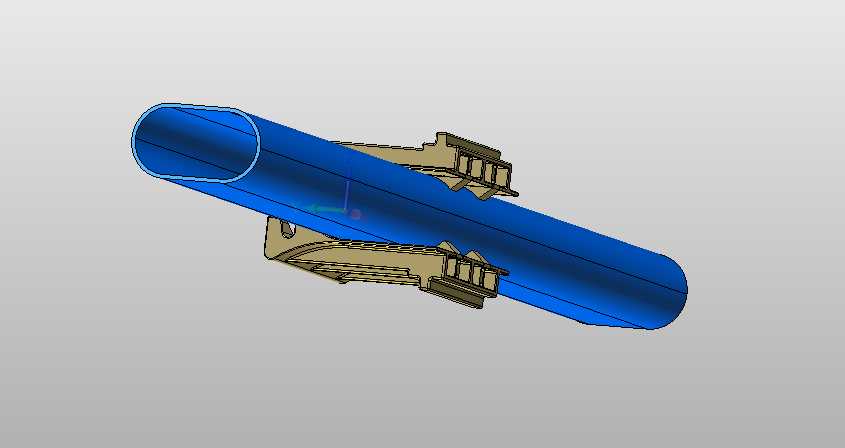

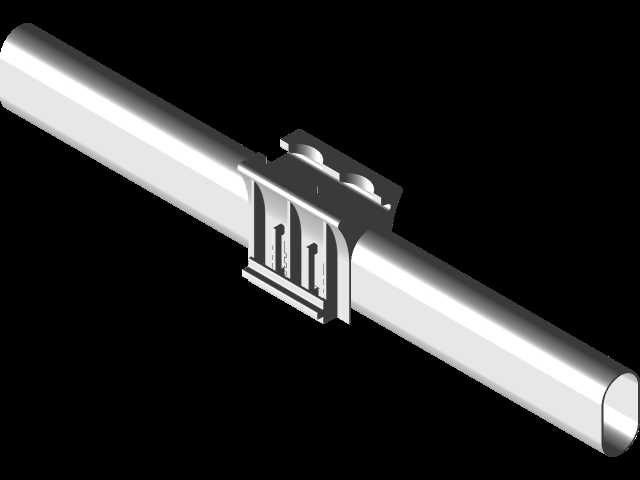

　　安装边界方面，该夹具的内弧面完全适配对应直径的圆形杆件，安装时不需要对杆件做额外预处理，也不需要在杆件上加工定位孔或卡槽，直接卡入杆件外周即可完成初步定位，滑动到指定位置后松开按压端即可自动锁止，不会对杆件表面造成破坏性损伤。构件整体外轮廓无尖锐外凸结构，所有边角均做了圆弧过渡处理，避免操作过程中剐蹭宇航服或周边管线，整体厚度控制在较低范围，不会占用过多安装空间，适合密集排布的杆件集群场景使用。锁止状态下构件与杆件的同轴度偏差控制在极小范围内，挂载后的辅件不会出现偏斜移位，可满足高精度挂载的使用需求。
