可动交错折叠曲折益智玩具结构

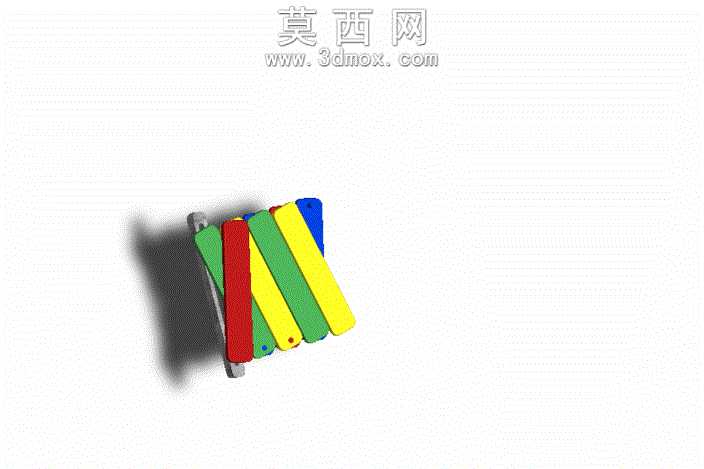

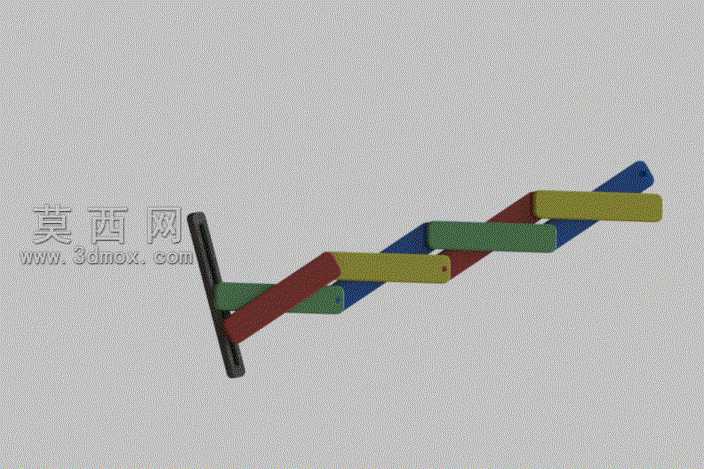

本作品为可动交错折叠的曲折益智玩具三维模型，建模阶段采用SolidWorks完成全参数化设计，首先对整体机构的运动逻辑进行拆解：该玩具核心为多组等长片状构件通过端部铰接串联，初始状态下构件沿固定端长条基座呈交错叠放排布，可通过牵拉自由端实现整体结构的往复曲折变形，模拟类似阶梯伸缩的动态效果。建模过程中首先绘制单片构件的基础轮廓，对构件两端的铰接孔位进行同轴度约束，确保每一组铰接副的转动自由度顺畅无卡顿，通过线性阵列配合角度约束完成多组构件的串联装配，同时对固定端的长条基座进行开槽设计，将首组构件的铰接轴内嵌于基座滑槽内，保证初始状态下结构的收纳稳定性。材质与渲染阶段，为区分不同层级的交错构件，分别赋予红、绿、蓝、橄榄黄四种哑光磨砂塑料材质，模拟常见ABS益智玩具的表面质感，固定基座赋予深灰色硬质工程塑料材质，添加细微的表面颗粒纹理提升真实感；渲染时采用柔和的漫反射顶光，避免构件铰接处产生过重阴影遮挡结构细节，背景选用浅灰色哑光平面突出模型本身的色彩层次与结构轮廓。结构设计上重点考量了铰接间隙的参数设置，将相邻构件的转动间隙控制在合理范围，既保证转动过程无干涉卡滞，又避免间隙过大导致结构松散变形，每片构件的厚度保持一致，交错叠放时相邻层构件的接触面完全贴合，收纳状态下整体结构紧凑平整，展开过程中各构件依次联动，形成连续的Z形曲折形态，兼具把玩趣味性与结构演示价值。设计思路围绕经典的可动铰接串联机构展开，简化了传统同类玩具的复杂连接件，仅通过片状构件与铰接轴的组合实现完整的曲折运动功能，整体结构无多余冗余零件，装配逻辑简单清晰，既可以作为3D打印的实物制作参考，也可作为机械基础铰接机构的教学演示案例，还原了休闲益智玩具的轻量化设计特点，在保证结构运动功能完整的前提下，兼顾了视觉上的色彩区分度与把玩的顺畅手感。
