通讯设备用圆形成型台肩定位套件

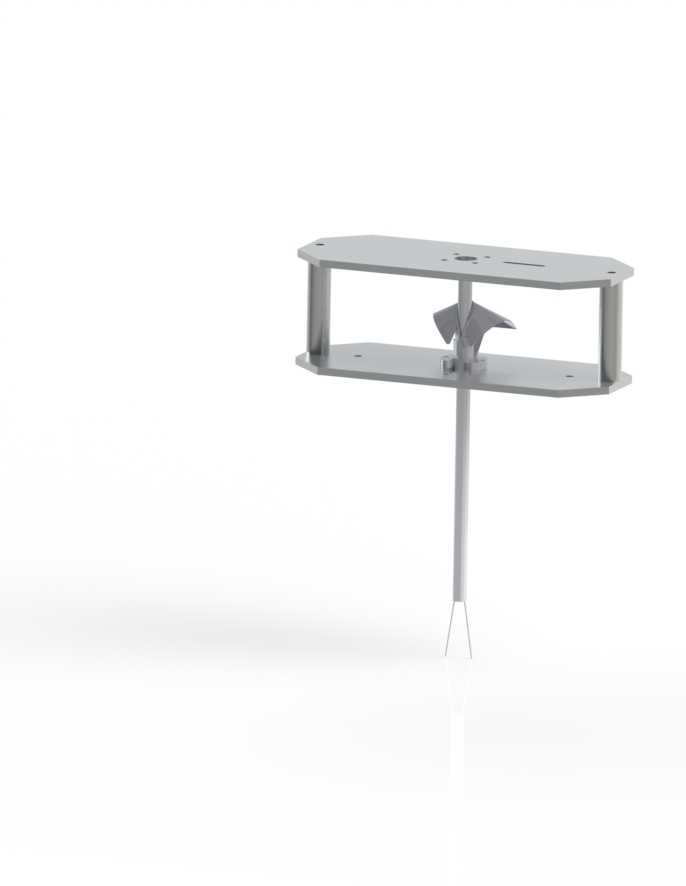

　　这套成型台肩套件主要应用在小型通讯终端的内部装配工位，作为通讯线缆与壳体接口处的定位支撑构件使用，在通讯类产品的组装产线、售后维修替换场景中都能见到这类结构件的身影。日常使用中，这类套件需要承担接口处的线缆承托、径向定位以及装配间隙补偿的作用，避免通讯线缆在插接、拉扯过程中出现偏移、松脱，同时抵消壳体注塑成型带来的尺寸公差，保证接口处的配合精度满足信号传输的同轴度要求。从结构设计来看，套件采用上下双层平行板的支撑架构，两层板之间通过对称布置的立柱做刚性连接，保证整体结构的抗扭、抗弯强度，中间设置的翼形定位片刚好卡入通讯壳体内部的预设卡槽，不需要额外打胶或者螺丝固定就能完成预定位，下方伸出的杆状结构是台肩的导向段，

　　装配时可以顺着壳体的安装孔直接滑入到位，降低产线工人的装配对位难度，杆端的分叉结构是防脱卡扣，推入到位后会自动弹开卡紧壳体背面，避免套件从安装孔中脱出。设计过程中优先考虑了装配的容错性，上层板的边缘做了小角度的倒角处理，即使壳体安装孔存在0.2mm以内的尺寸偏差，也能顺着倒角顺利滑入，不会出现卡滞、顶白壳体的问题；两层支撑板之间的间距严格匹配通讯接口的安装深度，保证接口装入后不会出现前后窜动，立柱的布置位置避开了接口周边的走线空间，不会和内部的柔性电路板、射频天线产生结构干涉。安装边界方面，套件的整体外轮廓为类圆形，最大外径适配6s规格通讯产品的接口安装位，安装时只需要在壳体上预留对应直径的通孔，不需要额外加工复杂的异形卡槽，

　　下方导向杆的长度刚好贯穿壳体壁厚，杆端分叉的张开尺寸大于安装孔直径，装配完成后不会出现松脱；上层板的厚度控制在1.2mm，不会额外占用壳体内部的堆叠空间，给周边的电子元器件预留足够的安全距离，避免出现信号屏蔽或者短路风险。实际使用中，这类台肩套件还能适配同尺寸规格的其他圆形通讯接口，不需要重新开模制作定位件，大幅降低了同系列不同配置产品的零件通用化成本，结构上没有易损的薄壁、细筋结构，反复拆装50次以上也不会出现卡扣断裂、支撑板变形的问题，完全满足通讯产品全生命周期的使用要求。建模过程中对所有的配合面都做了拔模角度处理，适配注塑生产的脱模要求，立柱和支撑板的连接位置做了R0.3的圆角过渡，减少注塑过程中的应力集中，避免生产过程中出现缺胶、开裂的不良品，翼形定位片的厚度做了渐变处理，靠近中心的位置厚度更大，保证定位强度，边缘位置厚度减薄，方便卡入壳体卡槽时产生微量变形，降低装配的按压力度。
