多节交叉臂剪式高度调节升降机构

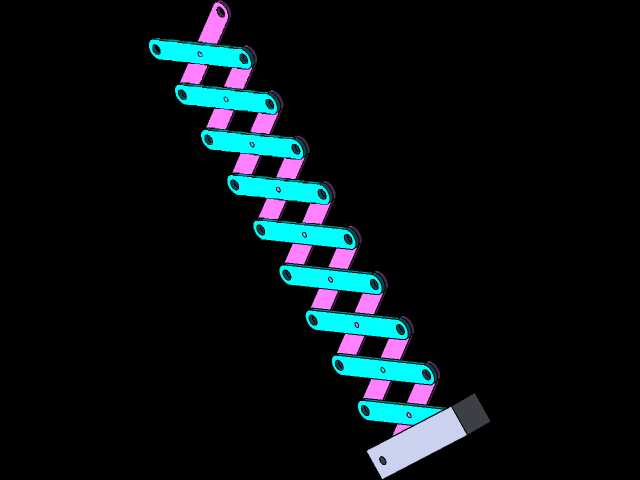

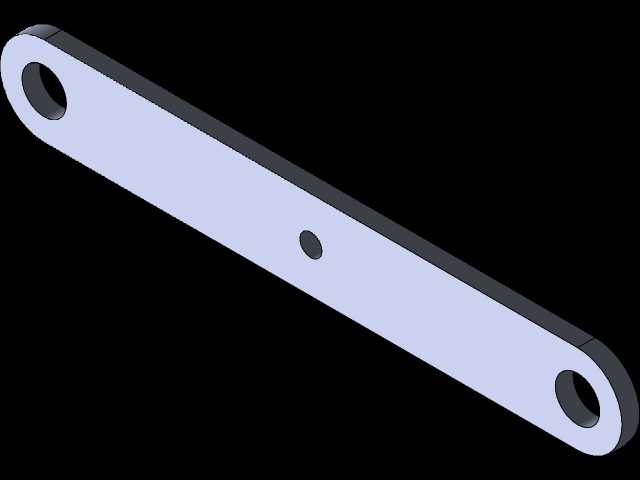

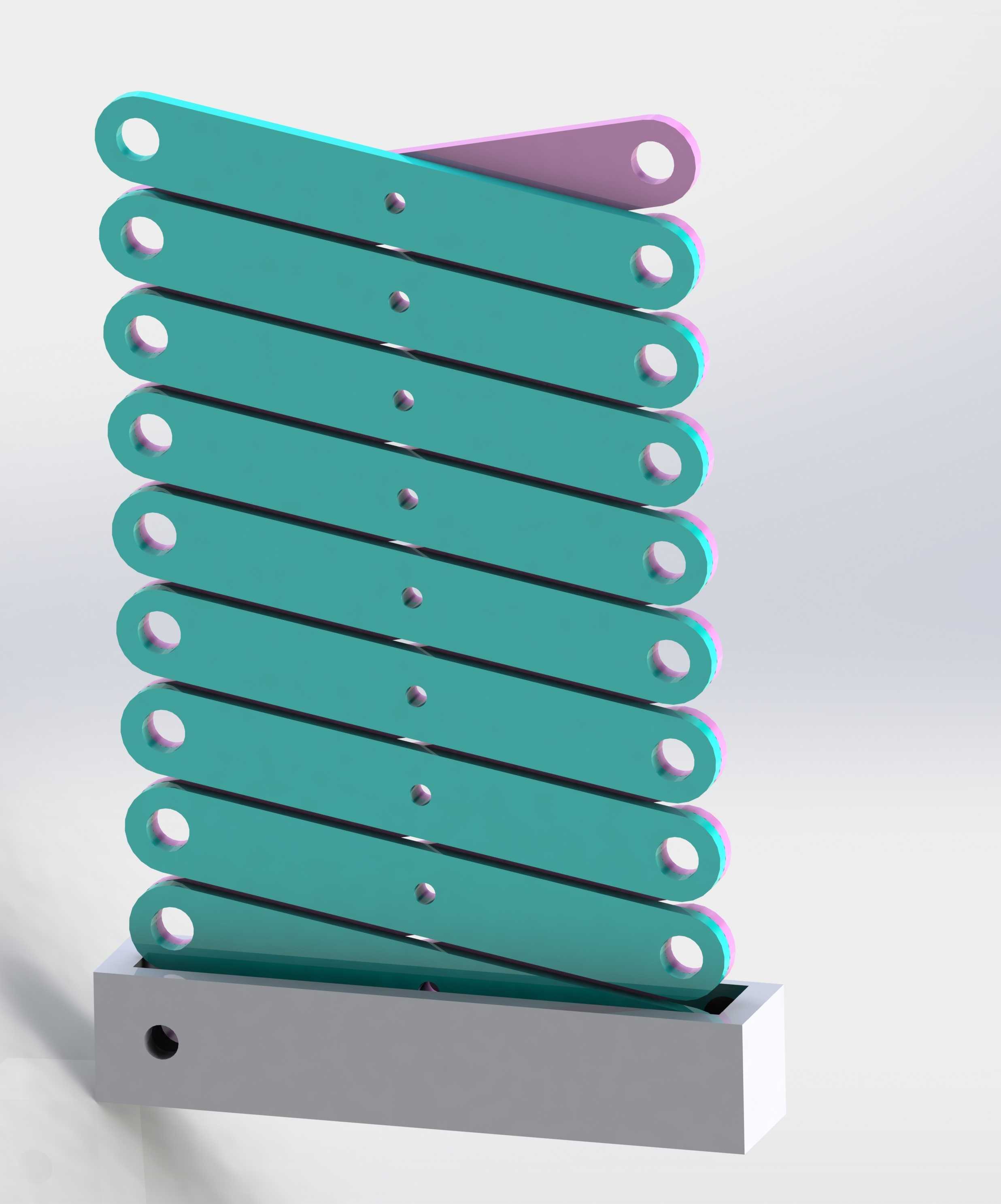

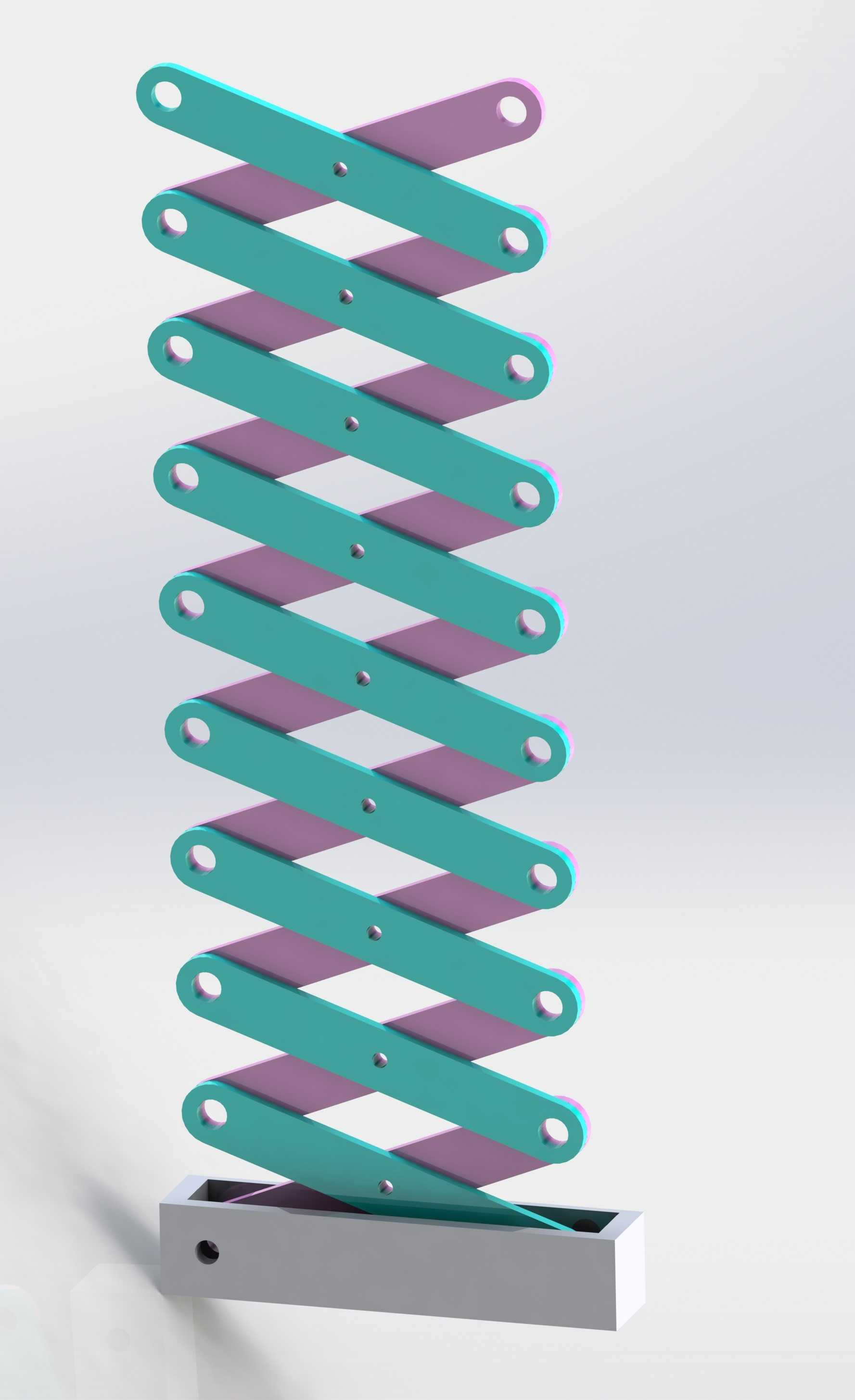

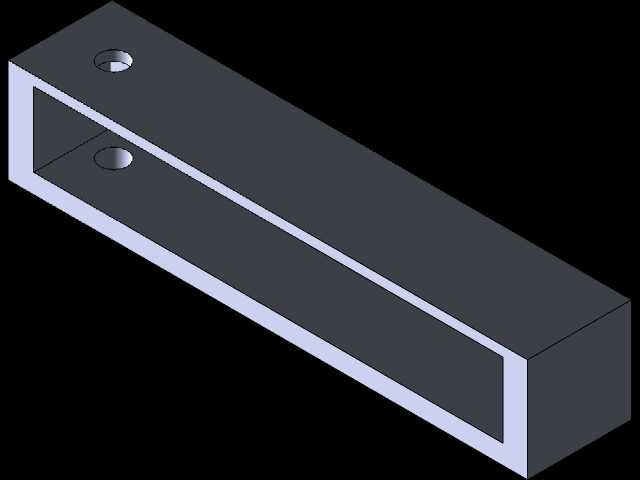

　　在工业生产、物流仓储、轻工装配等场景里，经常会遇到需要在固定工位范围内调整作业面高度的需求，比如流水线旁的物料承托台、检测工位的工件定位平台、小型设备的安装调高架，这类场景不需要大吨位的重载升降能力，也不需要数米的超大升降行程，但对升降过程的平稳性、收拢后的占用空间、支撑的同步性有较高要求，剪式交叉臂结构恰好能匹配这类需求。这套剪式升降结构采用多组对称交叉臂层叠排布的设计，最底层为固定安装基座，基座上预留了标准安装孔位，可直接通过螺栓固定在设备机架、地面预埋板或者工作台面上，安装时需要保证基座的水平度误差控制在0.2mm/m以内，避免交叉臂运行时出现侧向卡滞。每一组交叉臂都采用等长的金属板件制作，臂与臂之间通过铰接销轴连接，铰接位置的孔位采用同轴度公差0.05mm的精度设计，销轴与臂板孔之间预留合适的间隙配合量，既保证转动时无卡顿，也避免间隙过大导致升降过程出现晃动。相邻层的交叉臂端点采用铰接串联的方式连接，动力输入时，所有臂板会同步绕铰接点转动，实现整体高度的平稳变化，不会出现单侧倾斜、不同步的问题。从结构特性来看，这套机构收拢后整体高度极低，所有交叉臂会层叠收拢在基座上方的空间内，收拢后的整体厚度仅为单组臂板厚度加上基座高度，对于安装空间局促、需要隐藏式升降结构的场景非常适配，比如嵌入式的升降工作台、会展用的可隐藏展示台，收拢后不会额外占用上部空间。伸展状态下，最大升降高度可根据臂板的层数、单组臂板的长度进行调整，

　　建模时参数化调整臂长和层数即可快速适配不同行程需求，不需要重新重构整体结构。在受力特性上，交叉臂结构的受力会均匀分散到每一层的臂板和铰接点上，相比单臂支撑、立柱导向的升降结构，同等材料规格下能承受更大的垂直载荷，而且升降过程中，上部的承载平台始终保持水平状态，不会随高度变化出现角度倾斜，对于需要保持承载面水平的作业场景，比如精密零件检测、光学设备调平、工件装配定位，能省去额外的水平调节结构。设计这套结构时，首先要确认实际使用场景的额定载荷、最大升降行程、收拢后的允许安装高度三个核心参数，先根据行程确定单根臂板的有效长度，臂板的长度直接决定单层结构能实现的升降幅度，再根据载荷大小确定臂板的厚度、铰接销轴的直径，

　　载荷较大的场景可以在臂板两侧增加加强筋，或者选用高强度合金材料制作臂板，避免长期负载出现臂板弯曲变形。铰接销轴的位置需要做耐磨处理，长期往复转动的工况下，可以在铰接位置加装自润滑轴套，减少维护频次，降低运行时的异响和磨损。安装边界方面，基座的外形尺寸要比最下层交叉臂完全收拢时的外轮廓单边大出10-15mm的余量，预留出臂板转动时的活动空间，避免臂板转动时和基座边缘、周边安装的其他零部件发生干涉。上部承载平台的尺寸可以根据实际承载的物料、设备尺寸进行匹配，平台和最上层交叉臂的连接位置同样采用铰接设计，保证升降过程中平台始终保持水平。在实际应用中，这套结构可以搭配不同的动力源实现自动升降，比如在基座和下层交叉臂之间加装电动推杆、

　　液压缸或者气缸，通过推杆的伸缩带动交叉臂展开和收拢，也可以加装手动调节的丝杆结构，用于不需要频繁调整高度、低成本的手动调节场景。需要注意的是，动力源的安装位置要避开交叉臂的运动轨迹，动力输出端的铰接点要和臂板的转动平面保持平行，避免动力输出时产生侧向力，导致臂板变形或者铰接点异常磨损。对于有位置锁定需求的场景，可以在臂板的铰接位置加装锁紧结构，或者在动力源上带自锁功能，调整到目标高度后可以锁定位置，避免受负载影响出现高度回落。这套结构没有复杂的异形零件，所有臂板都是规则的长条板件，铰接销轴都是标准圆柱件，加工难度低，装配时只需要按照层叠顺序依次铰接臂板，再将上下端分别和基座、承载平台连接即可，后期维护也只需要定期检查铰接点的磨损情况、加注润滑脂，维护成本很低，非常适合中小载荷、短行程的高度调节场景使用。
