龙门式电动链条重载升降作业台架

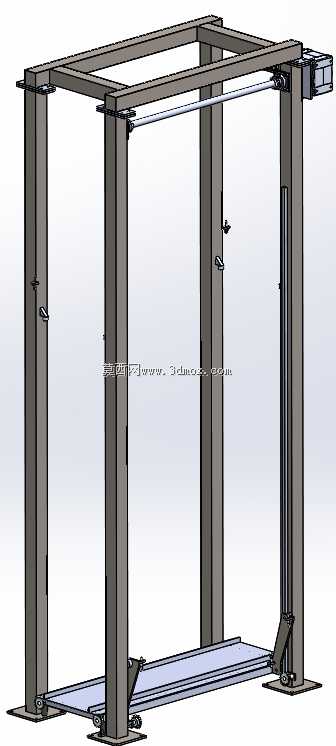

　　这套龙门框架式链条举升设备，在车间产线规划里常被布置在跨工位转运、楼层间小件托盘垂直转运、装配线工件高度适配这类场景中，区别于剪叉式升降台的大台面低行程特性，它采用四根立式立柱围合出贯通式作业通道，载货平台可以沿着立柱导轨全程垂直升降，通道两侧没有遮挡，待输送的料箱、工装托盘或者待装配的工件可以直接从水平辊道、手动叉车方向推入平台台面，不需要额外避让侧边驱动部件，动线排布非常顺畅。

　　从结构受力逻辑来看，整套设备的载荷传递路径非常清晰：载货平台承载的工件重量，通过平台两端的链条吊点传递到顶部横梁内布置的传动长轴，长轴两端的链轮同步输出扭矩，保证两侧链条的提升速度完全一致，不会出现平台偏载卡滞的问题；驱动单元安装在顶部横梁的侧端，电机减速机组的输出端和长轴通过联轴器直连，传动链的冗余间隙被控制在很小范围内，停层精度可以满足产线对接的要求。所有立柱底部都设计了带安装孔的法兰底板，现场安装时直接通过化学锚栓固定在硬化混凝土地面上，不需要开挖地坑，对于旧车间改造、临时工位增设的场景适配性很强，立柱和顶部横梁之间采用螺栓装配式连接，分体运输到现场后可以快速拼装，不需要在现场完成大型焊接作业。

　　设计过程中首先要敲定的是通道净宽和净空高度参数：框架内侧的左右立柱间距决定了可容纳载货平台的最大宽度，这个尺寸需要比日常转运的标准托盘宽度单侧留出至少五十毫米的安全间隙，避免托盘摆放偏斜后和立柱表面发生刮擦；立柱的总高度则由需求的最大提升高度决定，顶部横梁的下沿要比平台最高停靠位高出链条吊具、安全挡块的安装空间，通常要预留三百毫米以上的安全余量，防止平台冲顶。平台台面采用型钢焊接框架加铺防滑钢板的结构，台面两端设置了和链条连接的铰接吊座，吊座位置搭配了导向滑块，滑块卡在立柱内侧的导向轨面上，升降过程中平台的前后左右自由度都被约束，即使台面偏载放置工件，也不会出现晃动、扭转的情况。

　　安全防护层面的结构细节在三维建模时都做了完整还原：链条传动的外侧布置了全封闭防护罩，避免车间内的粉尘、碎屑落入链轮啮合区域造成磨损；立柱侧面的行程方向上安装了上下两级限位开关，平台到达预设停靠位置时先触发减速限位，到达极限位置时触发硬限位切断动力；平台底部的四个角位都设置了缓冲阻尼块，一旦出现链条断裂这类极端失效情况，平台下坠到立柱底部时可以通过缓冲块吸收冲击能量，另外还配置了防坠棘爪机构，棘爪卡在立柱侧面等距布置的止退齿槽内，一旦链条张力异常消失，棘爪会在弹簧力作用下立刻弹出卡入齿槽，把平台刚性锁止在当前高度，不会发生坠落事故。

　　实际选型匹配的时候，工程师首先要核算三个核心边界：第一是单次提升的最大工件重量，以此反推链条的安全系数，通常起重类链条的安全系数要取到五倍以上，同时匹配对应功率的减速电机，保证满载启动时扭矩充足；第二是现场的顶部安装空间，要确认厂房横梁下方的净空能够容纳整套龙门框架的总高度，如果厂房层高有限，可以把驱动单元从顶部侧装改为立柱底部侧装，通过换向链轮把动力传递到顶部传动轴；第三是货物进出的方向，这套贯通式框架可以根据现场动线，把进出口设置在前后两个相对的方向，也可以在侧面开设开口，适配L型的转运路线。和液压式升降平台相比，链条驱动的方案不存在液压油泄漏、油温变化导致行程漂移的问题，长期运行的停层一致性更好，维护时只需要定期给链条加注润滑脂、检查链轮磨损量即可，运维难度很低，在电子装配车间、小型零部件仓储、工装夹具举升作业这类场景中已经得到非常广泛的应用。建模时所有的型材截面、连接孔位、运动配合间隙都按照实际加工装配尺寸搭建，设计师可以直接在这个模型基础上调整立柱间距、提升行程、台面承载参数，快速衍生出适配不同工位需求的变体设备。
