25毫米卫生级蝶阀及配套制动控制装置

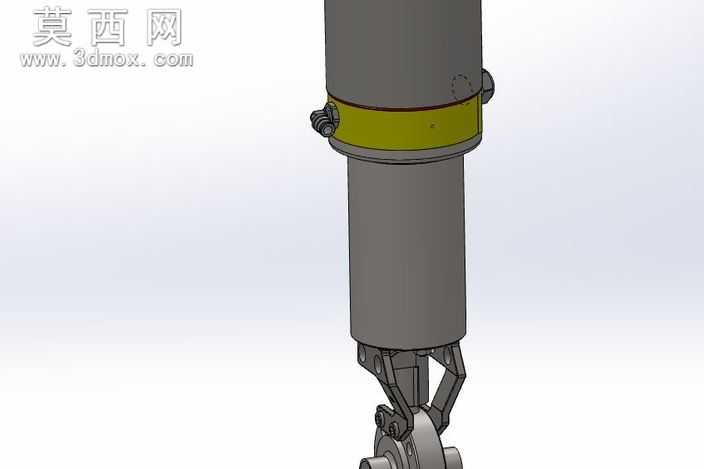

本模型针对食品、制药等对卫生等级有严苛要求的流体输送场景设计，围绕25mm通径的卫生级蝶阀，配套搭建了对应的制动执行与控制结构，完整还原了整套阀门控制单元的装配形态。建模过程中先以通径参数为核心基准，绘制蝶阀的阀体流道轮廓，采用平滑无死角的曲面过渡设计，避免流体残留与卫生死角，符合卫生级设备的设计规范。阀板部分采用薄壁回转结构建模，搭配枢轴装配结构，还原了蝶阀启闭过程的转动逻辑，枢轴与阀体的配合位置预留了密封件安装槽位，可适配食品级密封材质的装配需求。上部的执行与制动结构采用分段式建模逻辑，下部的铰接支架采用多连杆式结构，通过对称的铰接臂连接阀板枢轴与上部驱动杆，还原了直线驱动转化为阀板转动的传动路径，铰接位置均预留了销轴装配孔位，可还原真实的铰接转动自由度。上部的驱动筒体采用圆柱拉伸建模，表面的箍圈结构单独建模，还原了气动或电动执行机构的外壳紧固结构，筒体侧面的接口结构对应控制介质或电气线路的接入位置。渲染阶段针对不同部件赋予差异化材质，阀体与阀板采用抛光不锈钢材质，调整反射参数还原卫生级金属表面的高光质感，铰接臂与驱动筒体采用哑光金属材质区分结构层次，密封位置预留的槽位可赋予橡胶类材质表现密封件形态。整套模型严格遵循卫生级阀门的设计规范，所有外露结构均做圆角过渡处理，无尖锐棱角与清洁死角，结构上完整还原了从驱动输入到阀板动作的整套传动逻辑，可用于卫生级流体管路的方案展示、装配教学以及相关设备的配套设计参考，能够直观呈现该类阀门带制动控制单元的整体装配关系与运行原理。
