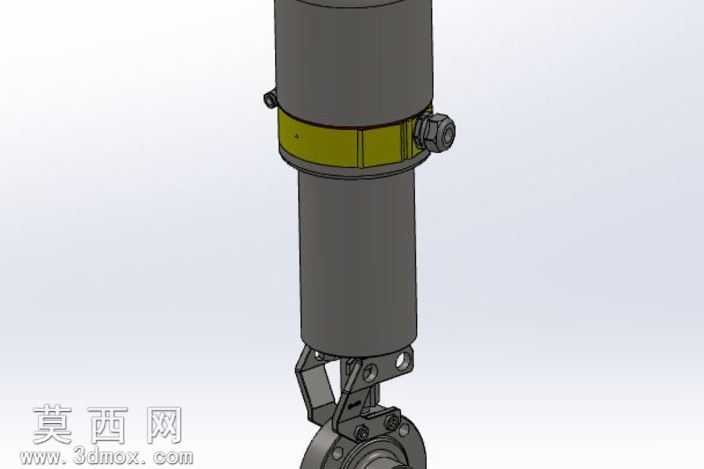

38毫米古特指挥驱动蝶阀带控制头结构

本模型采用SolidWorks进行全参数化三维建模，整体围绕38毫米通径的古特指挥驱动蝶阀搭配C/W控制头展开设计，建模过程严格遵循奥林巴斯自动化同类型316不锈钢蝶阀的实际尺寸规范，保证各部件装配公差符合工业级阀门的设计要求。首先对下部蝶阀主体进行建模，依次完成阀座、蝶板、阀杆、密封副的结构绘制，蝶板采用流线型弧面设计，降低流体通过时的阻力损失，密封面采用贴合式结构，保证阀门关闭时的零泄漏性能；中部的联动支架采用叉形铰接结构，建模时重点还原铰接孔的同轴度公差、连接臂的受力加强结构，保证驱动端的扭矩可以平稳传递到阀杆部位。上部的驱动控制头为圆柱式气动执行结构，建模时还原了缸筒外壁的黄色标识环、侧部的气路接口、端盖的连接螺栓细节，缸筒内部预设了活塞、弹簧的装配空间，控制头的连接法兰与下部支架采用螺栓紧固的装配形式，整体装配关系完全匹配实际产品的拆装逻辑。材质渲染阶段，缸筒、阀杆、蝶板主体赋予316不锈钢材质，调整金属粗糙度参数模拟不锈钢哑光磨砂的工业质感，黄色标识环赋予工程塑料材质，铰接销轴、连接螺栓赋予镀锌碳钢材质，密封件赋予黑色丁腈橡胶材质，通过不同材质的区分清晰展现各部件的功能分区。设计过程中重点考量驱动结构与阀门本体的扭矩匹配，控制头的输出行程与蝶板90度回转的行程完全对应，铰接部位的间隙设置合理，避免运动过程中出现卡滞问题，整体模型可直接用于阀门选型演示、装配工艺指导、流体仿真分析前置建模参考，各部件均保留可编辑参数，方便后续根据不同工况调整通径、驱动行程、连接尺寸等核心参数。
