散装物料处理用带式磁性分离设备

　　在煤炭转运、矿山散料输送、建筑垃圾资源化处理这类连续化散料处理工况里，混杂在物料中的铁件一直是损伤下游破碎、筛分设备的核心隐患，这套架设在带式输送机上方的磁性分离装置，就是针对这类长距离输送线的在线除铁需求设计的，不需要额外占用独立的工艺布置空间，直接依托现有输送机架体完成安装，能在物料输送过程中持续完成铁磁性杂物的分离作业。

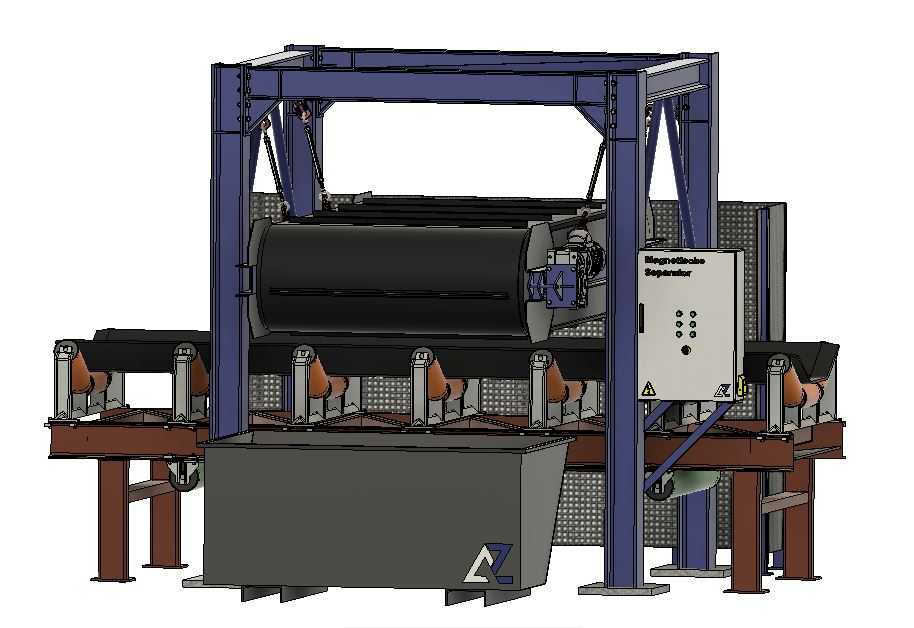

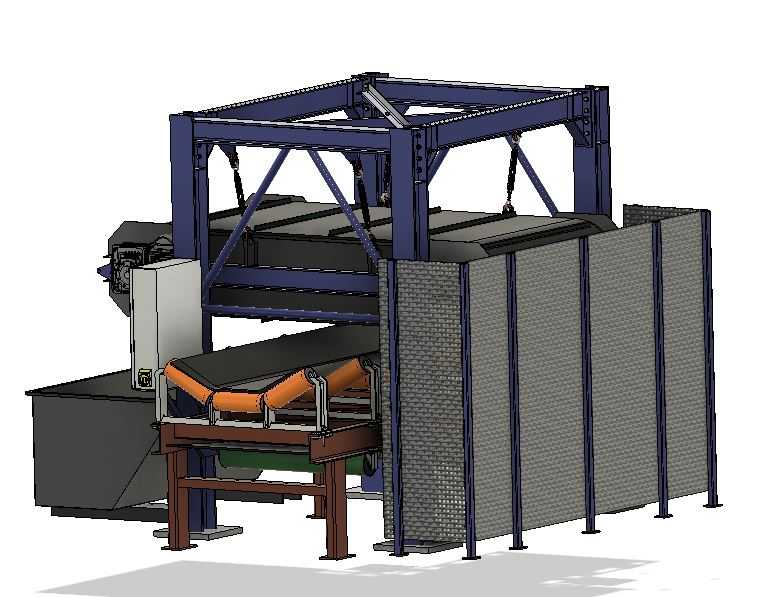

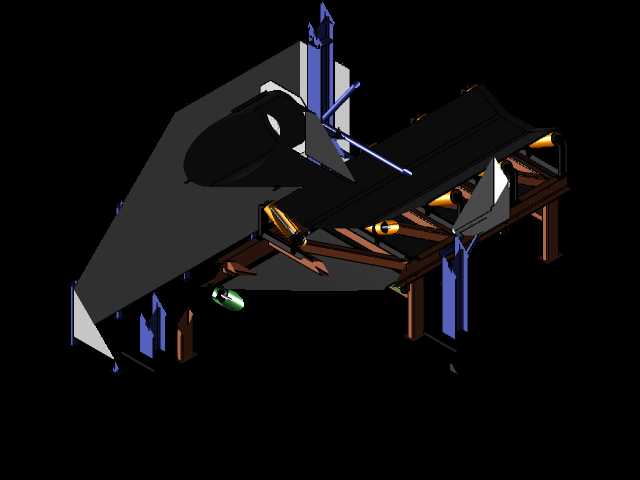

　　从结构布局来看，设备采用上下双层皮带的架装设计，上层为磁系承载皮带，下层对接原有散料输送通道，磁系模块采用高场强永磁块组排布，磁场作用深度覆盖输送带上层150-200mm的料层区间，针对散煤、矿渣这类堆积密度在0.8-1.6t/m³的散装物料，能有效吸附混杂其中的锚杆残段、螺栓、破碎齿残块、铁丝等铁磁性杂物，避免铁件进入下一级破碎设备造成辊面磕损、衬板击穿这类故障。整套设备的支撑框架采用矩形型钢焊接结构，主立柱选用160806mm的矩形管，横向连接梁采用1001005mm方管，架体总宽度适配1200mm带宽的通用带式输送机，安装时不需要对原有输送机架做大规模切割改造，仅需在输送机两侧的机架支腿位置加装连接支座，通过螺栓紧固即可完成架体固定，整体安装边界控制在输送机段长度3200mm、宽度1800mm、高度2400mm的区间内，适配多数散料转运站的现有空间尺寸，不会额外增加厂房层高改造的成本。

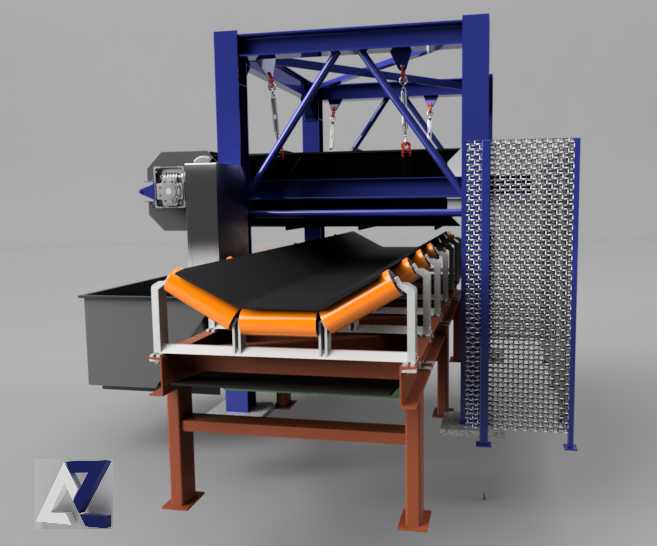

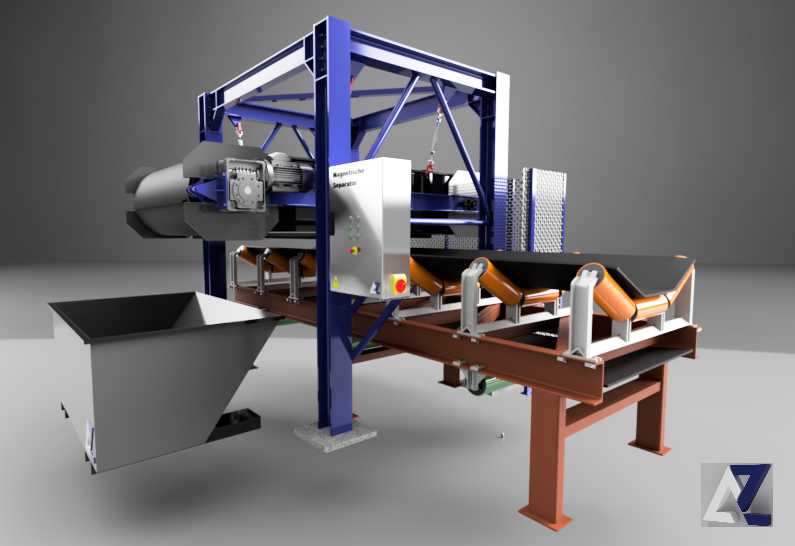

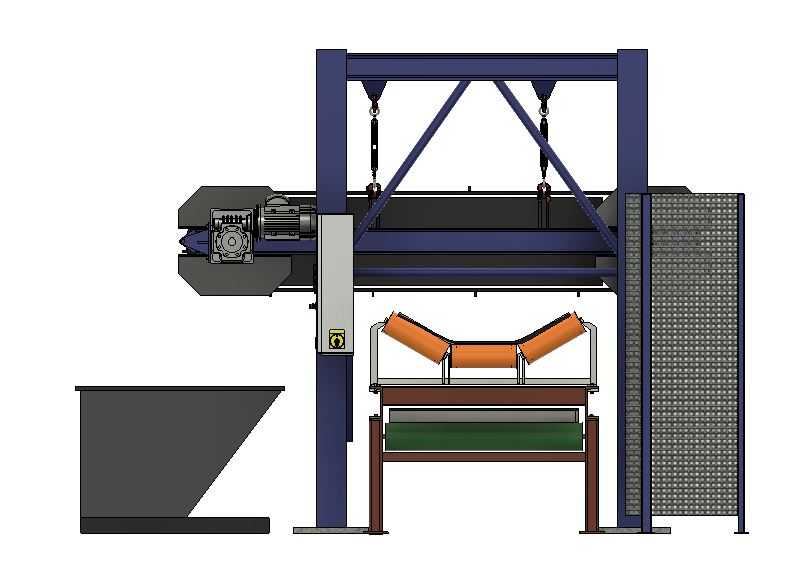

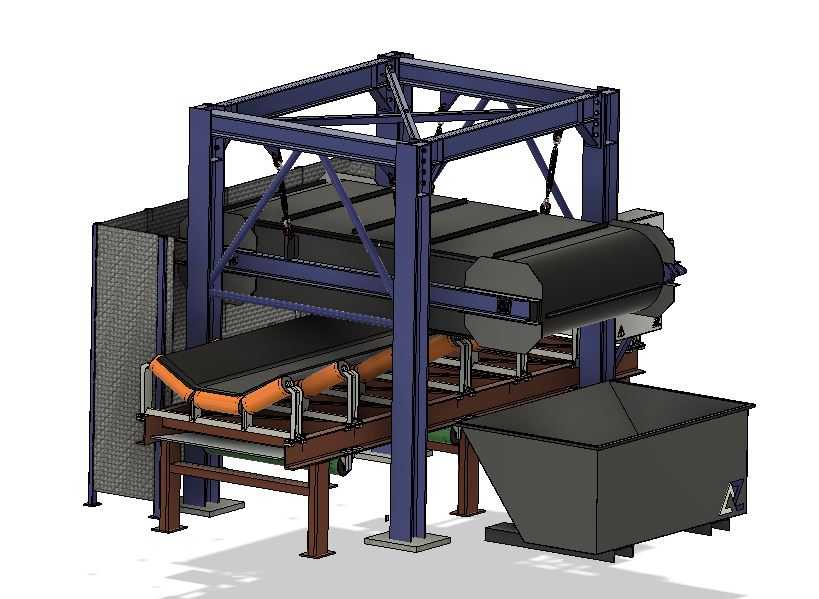

　　设备的磁系调整结构采用丝杠升降设计，两侧的黄色斜向支撑臂为磁系高度调节的导向承载结构，可根据输送物料的料层厚度、铁杂物的粒径大小调整磁系底部到输送带面的距离，调节范围在100-300mm之间，当处理大粒径块料时适当抬升磁系高度避免刮蹭料层，处理粉料、细颗粒散料时降低磁系高度提升磁场吸附力，调节操作可在设备停机状态下通过侧边的调节手轮完成，不需要拆解架体结构。皮带驱动部分采用同轴式减速电机直驱主动辊，皮带表面加设横向挡条，避免吸附上来的铁件在皮带运转过程中滑落回料流，皮带侧方设置独立的接料斗，也就是图中左侧的白色箱体结构，当皮带携带吸附的铁件运转到无磁区位置时，铁件失去磁吸力自动落入接料斗内，可定期安排人员清理接料斗，不需要停机作业，保障生产线连续运行。

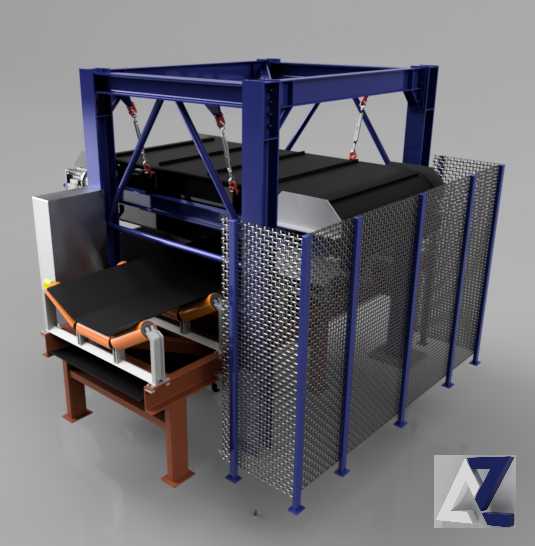

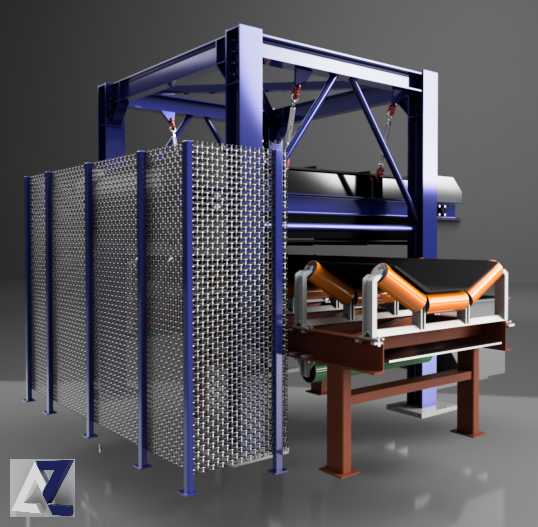

　　从设计细节来看，设备的电控箱布置在架体侧边的操作人员易触及位置，箱体上设置启动、停止、急停按钮以及运行状态指示灯，急停按钮采用带防护盖的红色自锁式按钮，安装高度距操作面1200mm，符合现场安全操作的人机工程要求，架体临边位置设置镀锌钢丝网防护栏，避免人员误触运转的皮带部件，防护栏网格尺寸为40*40mm，既不影响观察设备运行状态，也能防止肢体误入运转区域。设备的所有辊筒两端均采用带座外球面轴承，轴承座预留润滑脂加注口，日常维护时可直接在设备外部完成注脂保养，不需要拆解辊筒结构，皮带张紧装置采用螺杆式张紧结构，布置在从动辊两端，可根据皮带的磨损拉长情况调整张紧行程，单端张紧行程为150mm，适配皮带长期运行后的伸长量调整需求。

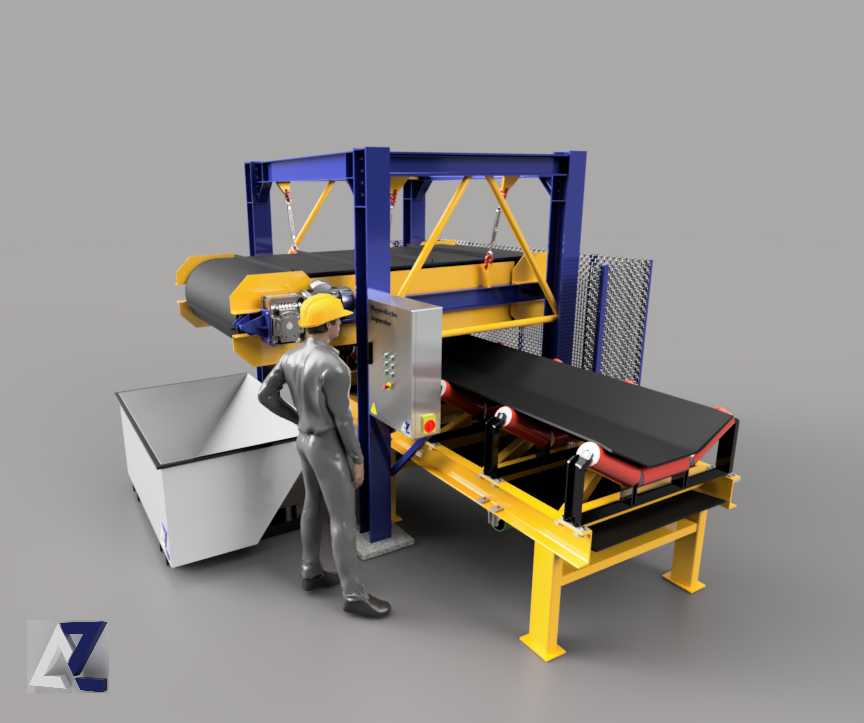

　　在实际工况适配性上，这套磁性分离设备可直接匹配带宽800mm、1000mm、1200mm的通用带式输送机，处理能力随匹配的输送机带宽变化，适配1200mm带宽时可匹配输送量800t/h以内的散料输送线，磁系的磁场强度在工作面位置可达150mT以上，对于重量在0.1kg-20kg之间的铁磁性杂物吸附率可达95%以上，能有效覆盖散煤输送、矿山矿石转运、建筑固废分选这类场景的除铁需求。设备的整体涂装采用工业设备通用的防护涂装，架体主体采用深蓝色涂装，运动部件、操作部件采用明黄色安全涂装，符合工业现场的安全色识别要求，所有焊接位置均做焊渣清理与打磨处理，架体整体做抛丸除锈后再喷涂底漆与面漆，能适应露天、高粉尘的工业现场环境，减少架体锈蚀的概率。
