碳纤维材质八边形无人机外框结构设计

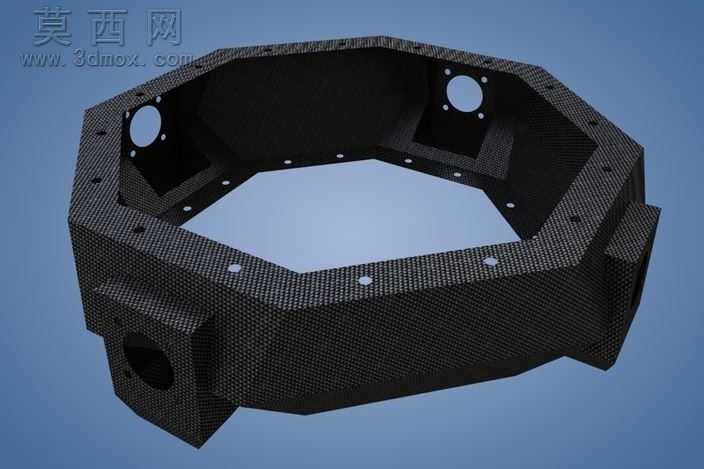

本作品为无人机主体承载外框结构，采用正八边形对称构型开展三维建模设计，建模阶段优先保障结构对称性与装配精度，对框体各安装位的孔位坐标、安装面平面度做参数化约束，确保后续动力组件、飞控模块、供电模块的安装基准统一。框体主体采用一体化围合式壳体设计，侧壁预留多组动力臂安装接口与走线通孔，相邻侧壁设置带安装孔的凸台结构，用于固定电调、图传等机载电子元件，框体底部预留设备舱安装位，可容纳飞控板、电池等核心部件，内侧设置多处加强筋结构，在不额外增加框体重量的前提下提升整体抗扭刚度，抵消飞行过程中产生的结构形变。材质设计上选用碳纤维复合材料作为模拟材质，渲染阶段通过纹理贴图还原碳纤维编织表面的细腻肌理，调整材质反射参数模拟碳纤维材质半哑光的质感，搭配冷色调背景布光突出框体的结构轮廓与材质特性，通过多角度光影展现框体各安装位的结构细节与空间位置关系。设计过程中充分考量无人机飞行的轻量化需求，在框体非受力区域做局部减薄处理，在受力集中的安装凸台、接口位置做加厚补强，平衡结构强度与整机重量的关系，对称式的八边形构型可让整机动力布局更均衡，降低飞控调试阶段的姿态校准难度，预留的多组安装孔位支持不同规格的机载设备适配，提升外框的通用适配性，框体边缘做圆角过渡处理，避免尖锐边角在装配、使用过程中造成线路磨损或人员划伤，整体结构兼顾结构可靠性、装配便捷性与轻量化设计要求，可直接用于小型多旋翼无人机的结构验证与生产参考。
