轻量化H型四旋翼飞行平台结构设计

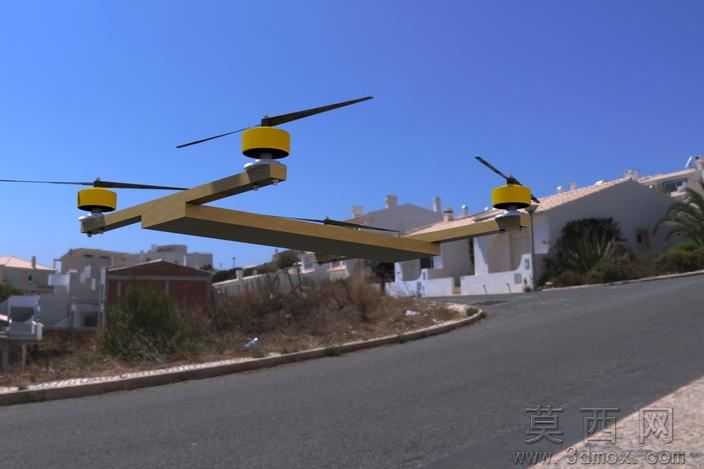

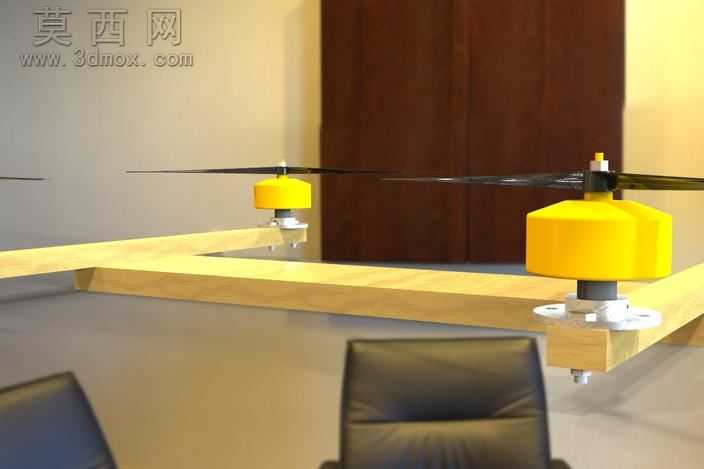

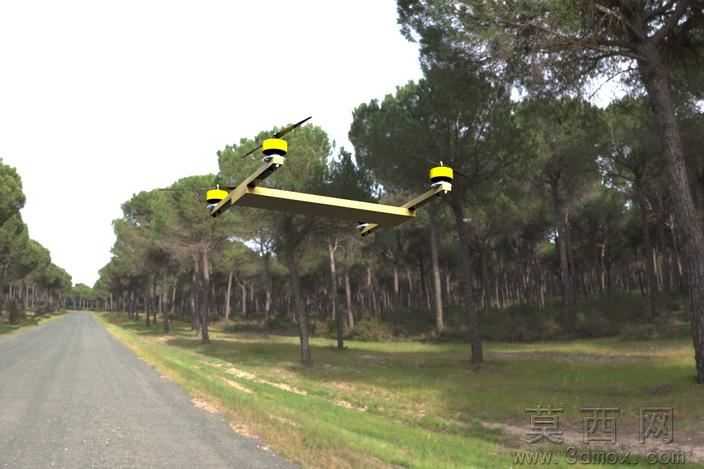

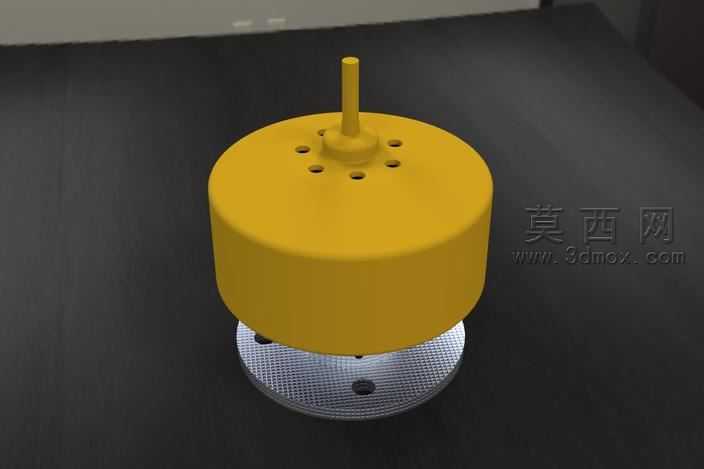

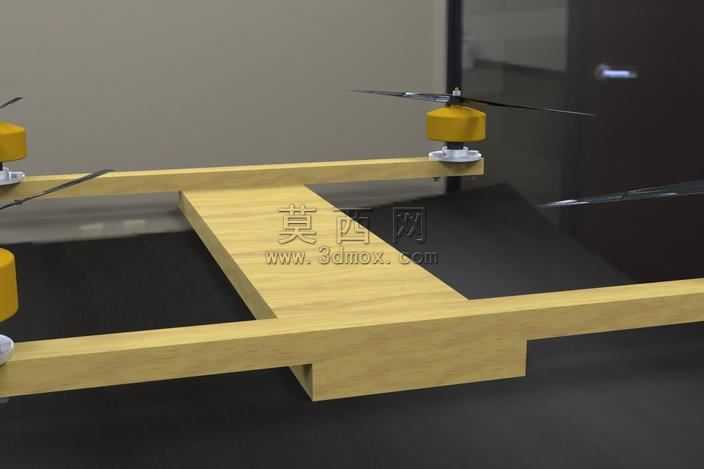

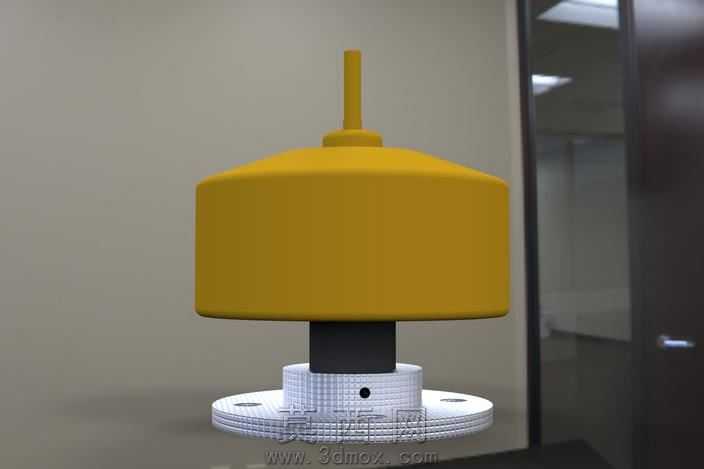

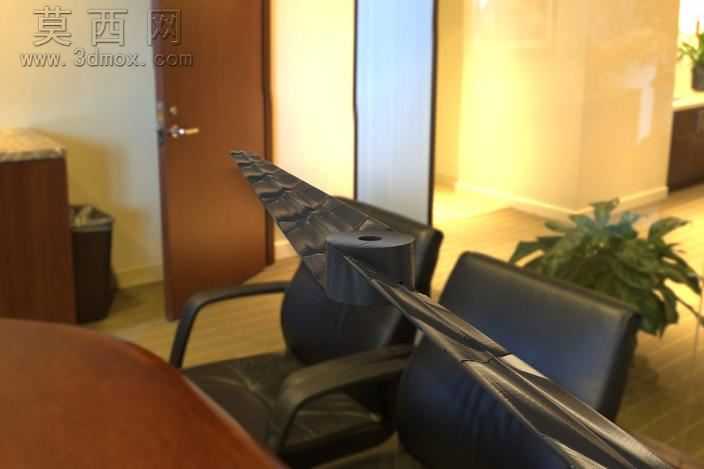

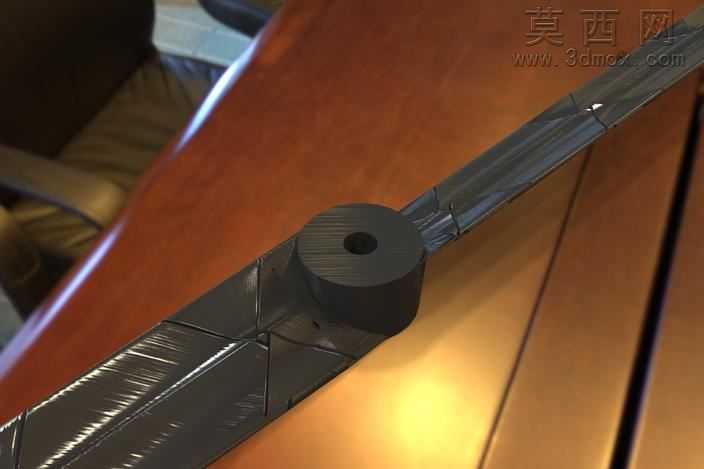

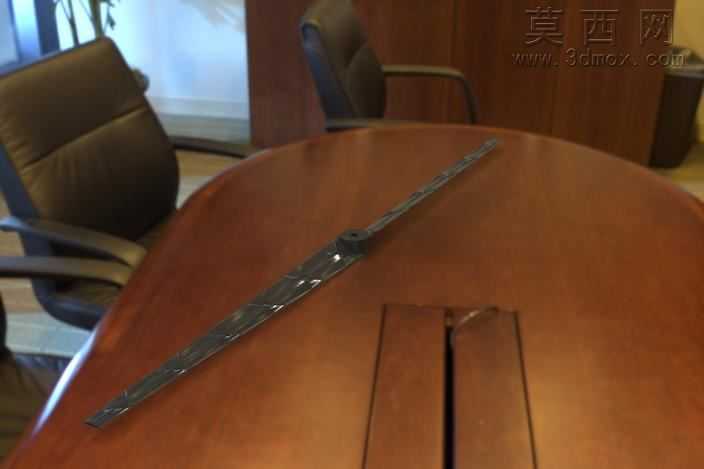

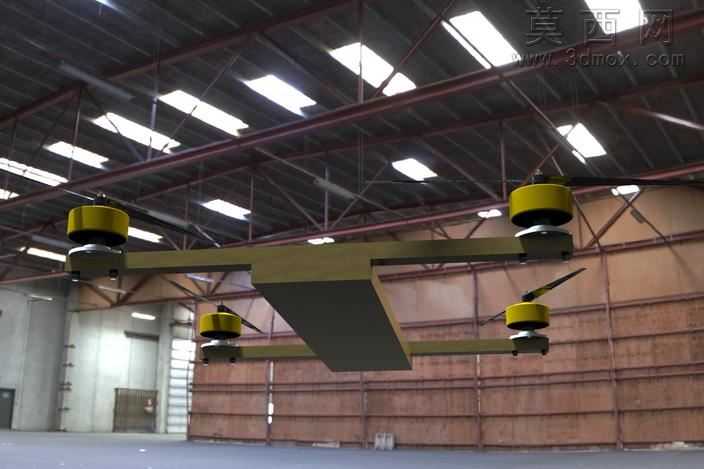

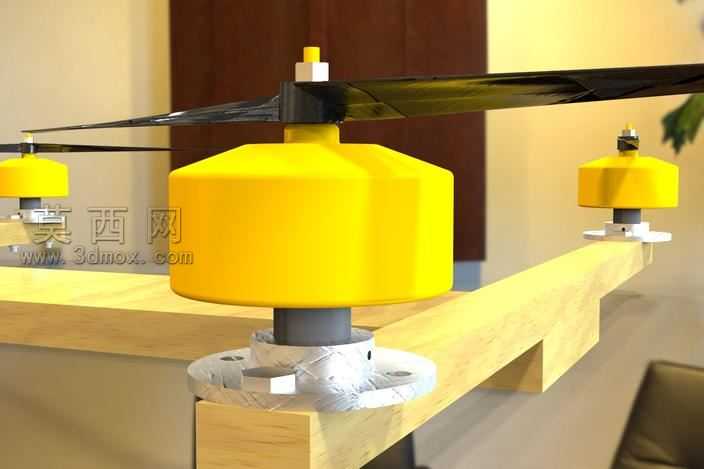

本作品为轻量化H型布局四旋翼飞行平台的三维建模设计成果，整体建模过程依托三维参数化设计软件完成，从核心动力布局到机架承载结构均做了精细化的参数化搭建，兼顾结构合理性与轻量化设计需求。建模阶段首先确定H型机架的整体尺寸框架，选用木质质感的材质参数模拟轻量化机架主体，长条形承力臂采用等截面拉伸建模完成，在四个动力安装位预留了标准法兰式安装接口，保证动力单元与机架的装配精度。动力单元部分针对无刷电机做了分层建模，下部为银灰色金属质感的安装法兰座，中间段为深灰色电机轴转接结构，上部为亮黄色的电机主体外壳，外壳采用圆角过渡的柱体结构，还原民用无刷电机的圆润外观特征，顶部设置白色柱状的桨座定位结构，搭配黑色半透明质感的螺旋桨模型，桨叶采用曲面建模完成，还原螺旋桨的翼型弧度与扭转角度，渲染阶段给桨叶添加半透明塑料材质，模拟碳纤维增强尼龙桨的视觉质感。装配阶段严格遵循四旋翼飞行器的动力对称布局要求，四个动力单元分别安装在H型机架的四个端点位置，相邻电机的安装高度保持一致，保证螺旋桨旋转平面处于同一水平面，避免后续飞行出现升力不均的问题。渲染环节采用室内暖光环境，添加柔和的环境光遮蔽效果，突出电机外壳的亮黄色漆面质感、金属安装座的磨砂金属质感、木质机架的自然纹理以及螺旋桨的半透明材质特性，整体渲染效果清晰展现各部件的装配关系与外观特征。设计思路上围绕轻量化核心需求，H型机架相比传统X型机架拥有更充足的中部设备安装空间，同时长条形承力臂的结构形式可在保证结构强度的前提下尽可能降低机架自重，动力单元的安装法兰设计可兼容多款同规格无刷电机，提升平台的改装适配性，螺旋桨与电机的快拆式桨座结构也在建模中做了还原，方便后续维护更换部件。
