小型固定翼长航时无人机三维结构设计

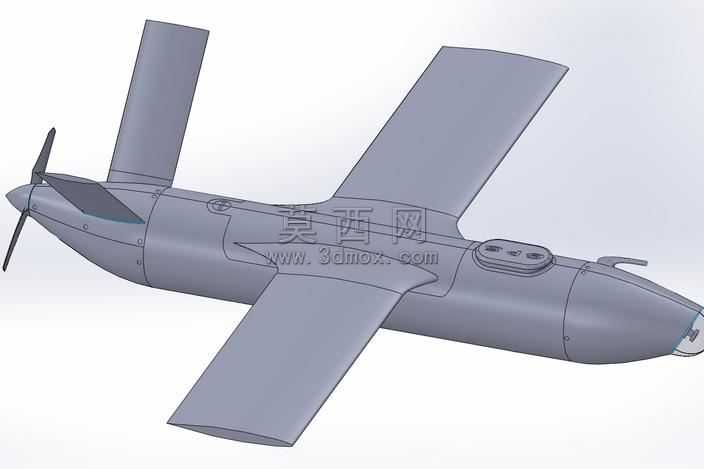

本作品为小型固定翼无人机的三维结构设计成果，建模阶段采用SolidWorks完成全参数化实体搭建，整体遵循小型长航时无人机的气动布局逻辑，采用上单翼、尾推式动力、双垂尾的经典构型，兼顾飞行稳定性与低速巡航效率。建模过程中首先完成机身主承力舱的曲面构建，通过放样、曲面缝合、实体加厚命令打造流线型机身外壳，机身分段设置设备舱、动力舱、航电安装位，机身上部预留传感器安装凸台，匹配小型光电载荷的安装接口，机头位置预留透明整流罩安装位，适配航拍摄像头或导引头的安装需求。机翼采用矩形翼加翼尖修形的设计，通过凸台与机身中段完成定位装配，机翼与机身的连接位置设置加强筋结构，保证飞行过程中的结构强度，尾翼部分包含水平安定面与双垂直尾翼，垂尾布置在平尾两端，提升航向稳定性，避免尾推螺旋桨的气流干扰。动力部分采用尾部推进式螺旋桨设计，建模时还原了螺旋桨的桨叶翼型、整流罩以及电机安装座的结构，螺旋桨与机身尾部的电机座通过同轴配合完成装配，保证动力输出的同轴度。全机各部件均设置了合理的装配间隙与定位基准，机身蒙皮、机翼、尾翼、动力组件之间可完成虚拟装配干涉检查，所有曲面均做了连续性优化，无碎面、破面问题，可直接导出用于3D打印验证、气动仿真或者航模制作参考。材质渲染阶段，机身主体采用哑光航空铝合金质感的材质参数，机翼与尾翼采用轻质复合蒙皮的哑光浅灰材质，螺旋桨采用黑色高强度工程塑料材质，机头整流罩采用半透明聚碳酸酯材质，渲染后还原了真实小型无人机的外观质感，结构细节处的合模线、设备舱盖板接缝、紧固件点位均做了细节还原，保证模型的真实感与工程参考价值。设计过程中参考了600毫米级别手抛/手发小型无人机的实际尺寸参数，在旧版本方案基础上优化了机身长细比与机翼面积配比，进一步提升低速飞行状态下的升阻比，实际落地制作后飞行效果稳定，可用于航模改装、教学演示、低空作业平台开发的结构参考。
