四轴无人机碳纤维覆膜成型模具结构设计

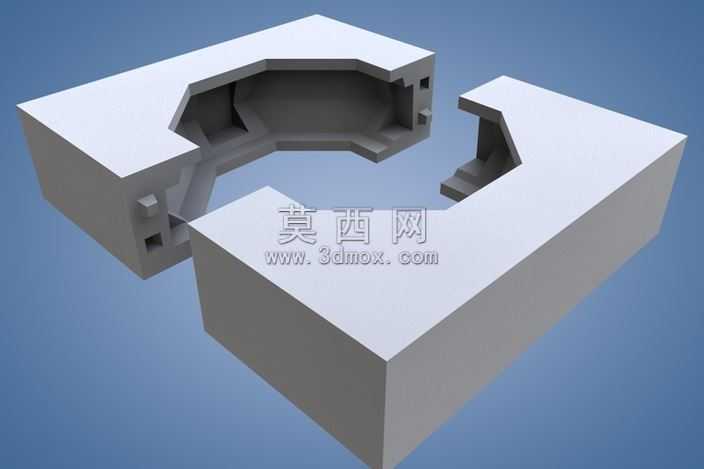

本套模具为四轴无人机机体碳纤维覆膜加工专用成型工装，整体采用分体式模腔结构设计，建模阶段通过三维软件完成全参数化特征构建，先依据无人机机体的曲面外形轮廓绘制闭合分型线，将模体拆分为上下两个对称的半模结构，两个半模的合模面设置有精准的定位止口，合模后可形成完全贴合无人机机体外形的封闭模腔。建模过程中对模腔内壁做了连续曲面顺滑处理，所有转角位置均设置了适配碳纤维铺层的过渡圆角，避免覆膜加工时出现纤维褶皱、应力集中的问题。模体外侧设置有规整的安装基准面与锁紧连接位，可适配常规的模压加工设备装夹需求，结构上预留了覆膜加工时的排气间隙，能够保证碳纤维铺层在模压过程中充分排出空气，避免成型后出现空鼓、缺胶的缺陷。渲染阶段采用金属质感的模体材质搭配渐变蓝色背景，清晰展示出模具的分体结构、内部型腔轮廓与合模定位特征，直观呈现模腔与无人机机体外形的匹配关系。设计思路围绕碳纤维覆膜加工的工艺特性展开，在保证模体结构强度的前提下尽可能简化装夹操作流程，分体式结构既方便铺层操作时的纤维布设，也便于成型后的工件脱模，模腔的尺寸精度严格匹配无人机机体的设计公差，能够保证成型后的碳纤维部件具备合格的外形尺寸与装配精度，可直接用于后续无人机整机的组装工序，整套模具结构简洁实用，完全适配小批量定制化无人机碳纤维部件的加工生产需求。
