宇航局参赛用鼓挑滚筒作业装置

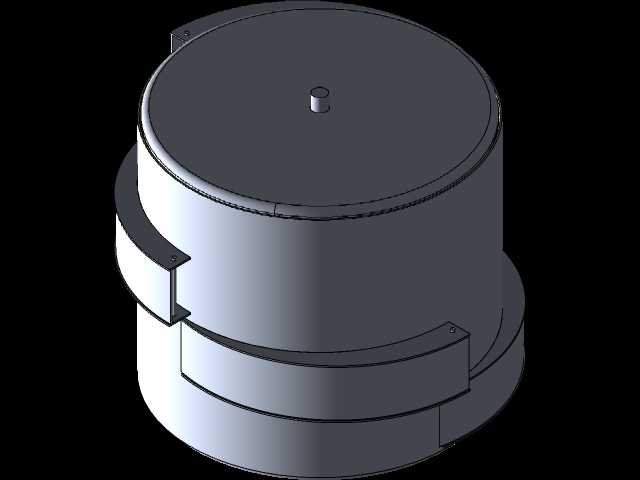

　　这套滚筒作业装置主要面向地外天体表层土壤采样收集类作业场景，适配星球表面无人自主作业的搭载需求，核心功能是在行进旋转过程中完成表层松散岩土的舀取、归集与暂存，可作为行星探测搭载作业单元的核心执行结构，也可经过参数调整适配地面松散物料的小规模收集转运工况。装置整体采用同轴圆柱分层结构，主体为三段式同轴回转体布局，最大外圆轮廓为连续圆柱面，无外凸尖锐结构，能避免作业过程中剐蹭探测车其他搭载部件，也能降低行进过程中的风阻或星尘附着概率，顶部中心设置小直径定位凸台，可直接与驱动轴端的定位孔配合，安装时无需额外设计定位工装，凸台高度控制在合理范围，不会额外占用上部驱动单元的安装空间。

　　结构设计上优先考虑易制造与易维护性，没有采用复杂的一体化铸造或多曲面异形结构，所有板件均为规则圆弧板与平板拼接，鼓头与挡板之间采用法兰连接结构，法兰面设置均匀分布的连接位，可通过标准紧固件完成锁紧，相比焊接连接的同类型结构，法兰连接的形式能在挡板出现磨损时单独拆换，无需整体更换滚筒主体，大幅降低作业过程中的维护成本。滚筒主体装配完成后，外部可直接焊接固定铲斗结构，铲斗的刃口角度经过适配调整，旋转过程中能以最优切入角接触表层土壤，不会出现刃口兜土、卡滞的问题，铲斗与筒身的焊接位采用连续角焊缝，焊缝高度满足冲击载荷下的强度要求，能应对硬质岩土块的剐蹭冲击，即使焊缝出现局部裂纹、磨损变形，也可在作业间隙通过补焊快速修复，无需复杂的机加工工序。

　　作业逻辑上，滚筒随驱动轴做定速旋转运动时，焊接在外部的铲斗会依次切入表层松散物料，将物料舀起后随滚筒转动到上部开口位置，物料在重力作用下落入滚筒内部的容腔完成暂存，排料时仅需反向旋转滚筒，即可将内部暂存的物料从开口处倒出，无需额外设置启闭闸门之类的复杂结构，减少了故障点。容腔设计上经过容积核算，当前结构的有效容料量占整体内部容积的61%，这个比例既保证了单次作业的物料收集量，也预留了足够的上部缓冲空间，避免旋转过程中物料从进气口位置溢出。进气口设置在滚筒顶部中心定位凸台的周边位置，结构上做了贯通式流道设计，作业过程中保持常开状态，可平衡滚筒内外的气压差，避免在低气压环境下因为内部负压导致物料排出不畅，也能防止细颗粒粉尘从连接缝隙处进入上部驱动轴承位，延长驱动单元的使用寿命。

　　安装边界方面，滚筒底部为直径略小于主体的定位台阶，可与下部支撑座的定位槽配合，整体安装时仅需完成顶部驱动轴连接、底部支撑定位两个步骤，无需额外的侧向固定结构，整体轴向尺寸紧凑，径向尺寸控制在搭载平台的宽度边界以内，不会超出探测车的外轮廓范围，适配多数中小型行星探测车的搭载安装要求。所有结构件的壁厚均经过等强度核算，在满足冲击载荷强度要求的前提下尽可能降低整体重量，适配航天搭载的重量限制要求，筒身外侧的加强筋沿轴向均匀分布，既提升了筒身的抗变形能力，也不会额外增加过多重量。
