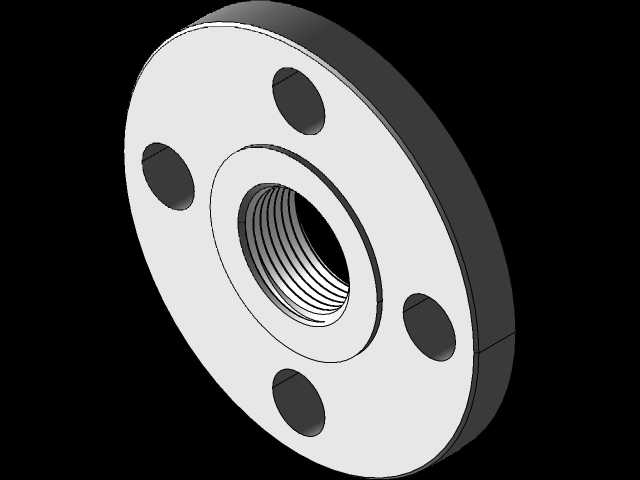

内螺纹连接四孔钢制法兰结构设计

　　在工业管路系统的搭建与改造作业中，法兰作为核心的可拆卸连接构件，承担着管路分段衔接、介质流向转接、设备端口对接的关键作用，本次呈现的内螺纹钢制法兰，主要适配小口径低压管路的螺纹连接场景，无需额外焊接作业即可完成管路与法兰本体的可靠固定，在给排水管路、低压气动回路、小型液压支路、民用燃气入户段等场景中应用广泛。从结构设计逻辑来看，这款法兰采用圆盘式主体结构，中心区域加工有标准内螺纹孔，可直接与外螺纹管端旋合连接，相比平焊法兰省去了管端与法兰的焊接工序，对于现场不具备动火作业条件的管路改造项目、小批量设备管路预装场景，能大幅降低现场施工的作业门槛与安装周期。法兰盘本体上均匀分布四个贯通安装孔，孔位沿法兰中心呈圆周等角度排布，

　　安装时可穿过螺栓与配对法兰或设备端口完成锁紧，四孔布局相比更多孔位的法兰结构，在保证连接压紧力均匀分布的前提下，减少了螺栓紧固的作业量，适配DN15到DN50区间的小口径管路连接需求，安装孔的孔径与孔位中心距严格遵循对应压力等级的法兰尺寸规范，可与同规格标准法兰实现完全互换。法兰的密封面采用突面结构，密封面区域的平面度与表面粗糙度经过设计校核，安装时搭配对应材质的密封垫片，在螺栓预紧力的作用下可形成可靠的密封副，能有效阻挡管路内输送介质的渗漏，适配0.6MPa到1.6MPa区间的常规低压工况。从建模细节来看，法兰本体的厚度经过强度校核，在承受管路内压与螺栓预紧力的共同作用下，不会出现结构变形导致的密封失效，

　　法兰外缘做了小尺寸倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装作业时划伤操作人员，也能在法兰叠放存储时减少磕碰对密封面的损伤。中心内螺纹的加工长度经过合理设计，既保证与管端螺纹旋合后有足够的啮合长度，避免管路受轴向力时出现螺纹脱开的风险，又不会因为螺纹过长导致法兰整体厚度不必要的增加，控制了零件的整体重量与材料成本。在实际选型应用中，这款法兰适合输送水、压缩空气、低压蒸汽、非腐蚀性油品等介质的管路系统，安装时需要注意内螺纹与管端螺纹的规格匹配，旋合前可在螺纹表面缠绕适量密封带或涂抹密封胶，进一步提升螺纹连接处的密封性能；螺栓紧固时需采用对角交替锁紧的方式，保证法兰各个方向的压紧力均匀，避免因单侧受力过大导致法兰翘曲、

　　密封垫片压偏引发的渗漏问题。从三维建模的设计思路来说，建模过程中先以法兰中心为原点绘制圆盘主体的截面轮廓，通过旋转特征生成法兰的基础基体，之后拉伸切除生成中心的内螺纹底孔，通过异型孔向导特征生成标准内螺纹，再按照圆周阵列的方式生成四个安装通孔，最后添加边缘倒角、密封面精加工余量等细节特征，整个建模过程完全遵循机械加工的工艺顺序，特征树逻辑清晰，后续如果需要调整法兰的公称通径、压力等级、安装孔数量等参数，只需要修改对应草图的尺寸参数即可快速生成新的规格模型，能大幅提升同系列法兰产品的设计迭代效率。在安装边界方面，这款法兰安装时需要在法兰盘外侧预留足够的螺栓操作空间，预留空间的尺寸需要满足扳手拧紧螺栓时的活动行程，避免因为空间不足导致螺栓无法紧固到位；法兰与配对连接件之间的密封垫片需要居中放置，垫片内径要略大于法兰通径，避免垫片凸入管路内部影响介质流通、长期受介质冲刷导致垫片破损。
