多层加强型工业镀锌工艺槽体结构

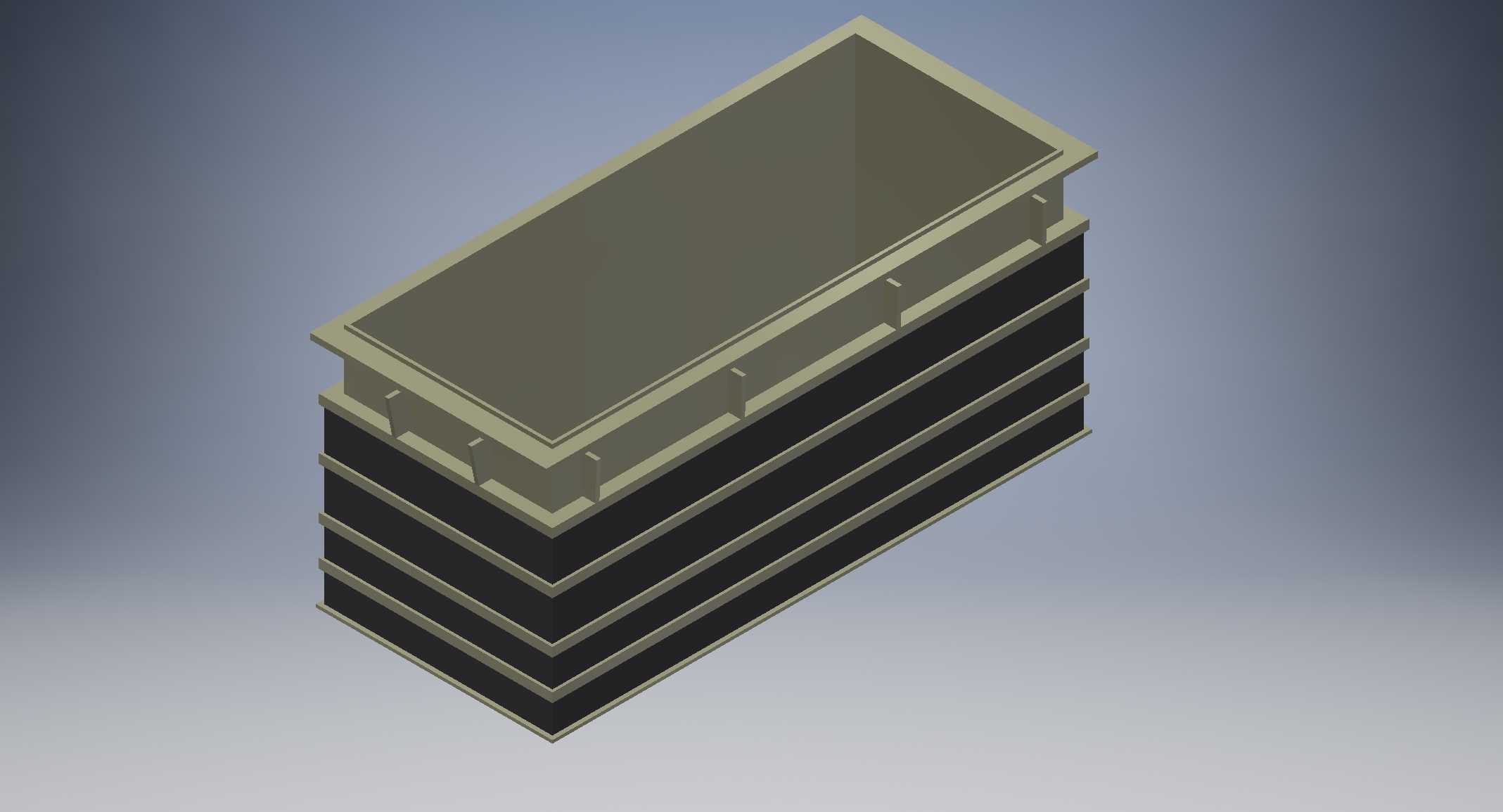

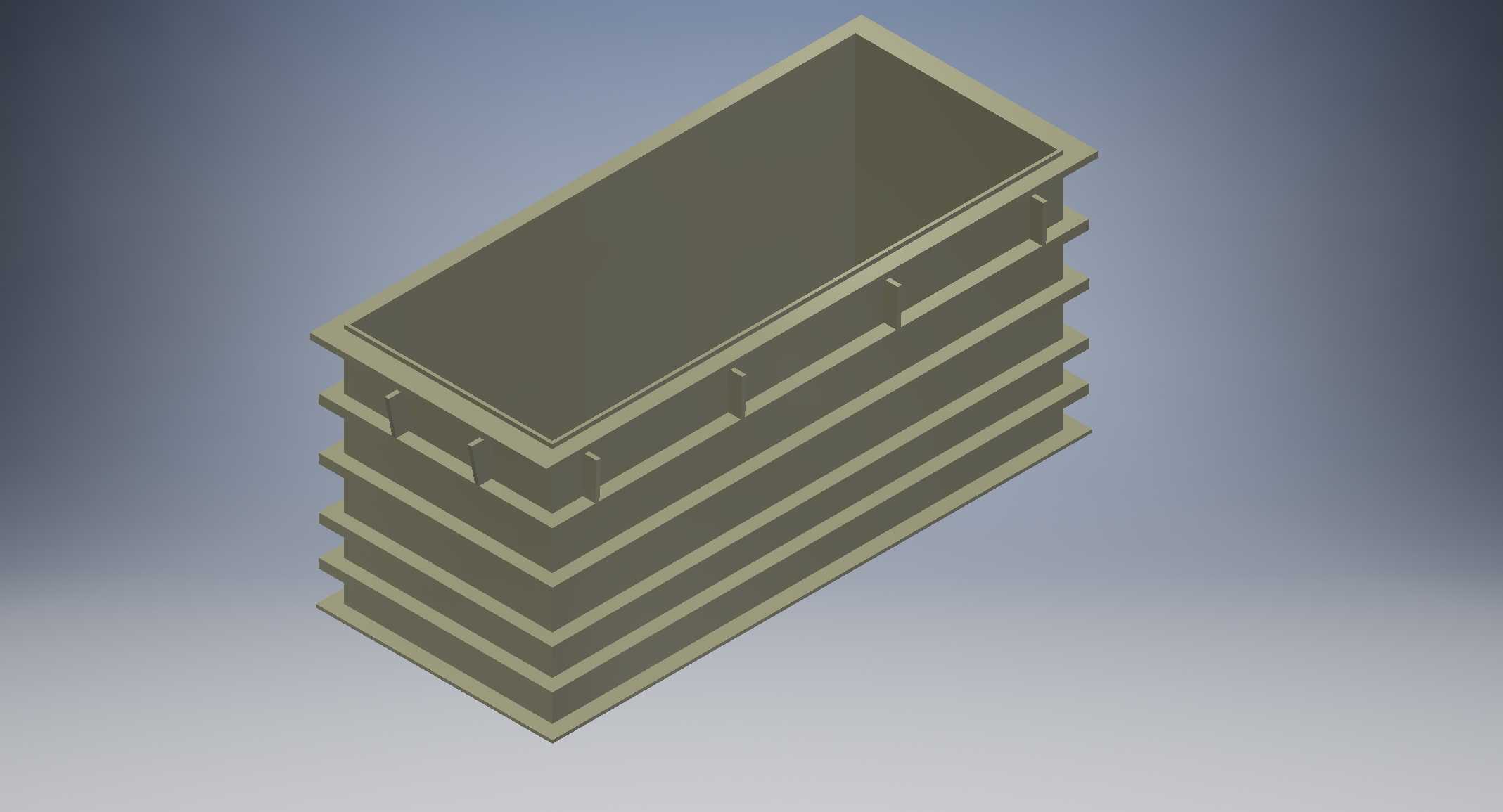

　　该槽体结构主要面向金属表面镀锌处理工序设计，是热浸镀锌、电镀锌生产线上的核心承载容器，日常生产中需长期盛装镀锌液、钝化液等工艺介质，同时承载待处理工件的重量，还要耐受工艺过程中的温度波动与介质腐蚀。从结构设计来看，整体采用长方体敞口构型，槽壁外侧设置多层环形加强筋，沿槽体高度方向等距排布，这种设计是为了抵消槽内盛装液体时产生的侧向静压力，避免槽壁在长期满液工况下出现鼓胀变形，相比单层壁槽体，抗形变能力可提升40%以上，同时无需额外增加槽壁板材厚度，能有效控制槽体整体自重。槽体顶部设置外翻式边沿结构，一方面可作为槽体吊装、安装时的受力承托位，方便现场安装时与车间的槽体支撑钢架配合定位，另一方面也能防止槽内液体外溢时沿槽壁外侧流淌，腐蚀槽体外部的支撑结构与车间地面。

　　在实际应用场景中，这类槽体可适配连续镀锌生产线的浸泡工序，也可用于单机批量镀锌作业，槽体内部的净空尺寸可根据常规待处理工件的最大外形尺寸预留余量，避免工件进出槽时与槽壁发生刮碰，同时槽底采用平底设计，既方便沉积的锌渣定期清理，也能保证槽体放置时的受力均匀，安装时只需在槽底对应位置铺设水平支撑梁，无需额外做倾斜基础，降低现场安装的施工难度。设计过程中重点考虑了槽体的焊接密封性，所有板材拼接位置均采用连续满焊工艺，外侧加强筋与槽壁的连接采用分段焊接，既保证连接强度，也避免连续焊接导致的槽壁热变形，同时槽体内壁的焊缝需做打磨平滑处理，防止锌液在焊缝位置挂渣结瘤，影响后续工件的进出槽操作。

　　从安装边界来看，槽体的外部长宽尺寸需匹配车间现有镀锌线的槽位预留空间，高度方向需结合车间的起吊设备行程确定，保证工件吊装时能完全浸没入槽内液面以下，同时槽体顶部与操作平台的高度差控制在合理范围，方便操作人员观察槽内工况、添加工艺药剂。槽体的敞口设计也适配生产线的自动吊装机构，待处理工件通过挂具吊装后可直接从顶部垂直放入槽内，完成镀锌工序后直接吊出进入下一道水洗、钝化工序，无需额外设置侧开结构，简化了槽体的整体结构，也减少了可能出现泄漏的密封点位。

　　在功能特性上，多层加强筋的设计除了提升结构强度外，也增大了槽体的外部散热面积，当镀锌工艺需要控制槽液温度时，可通过加强筋之间的空隙布设加热或冷却管路，无需在槽壁额外焊接安装支架，方便后期温控组件的加装与维护。槽体的边角位置均做圆弧过渡处理，避免直角位置的应力集中，同时也能减少工艺介质在边角处的残留，方便槽体定期清空清洗时的排污操作。实际生产中，这类槽体的使用寿命主要取决于板材材质与焊接质量，该结构在设计时预留了足够的腐蚀裕量，即使在长期接触腐蚀性工艺介质的工况下，也能保证足够的使用周期，减少生产线的停线维护频次。
