立式多级脱气罐体工业设备结构设计

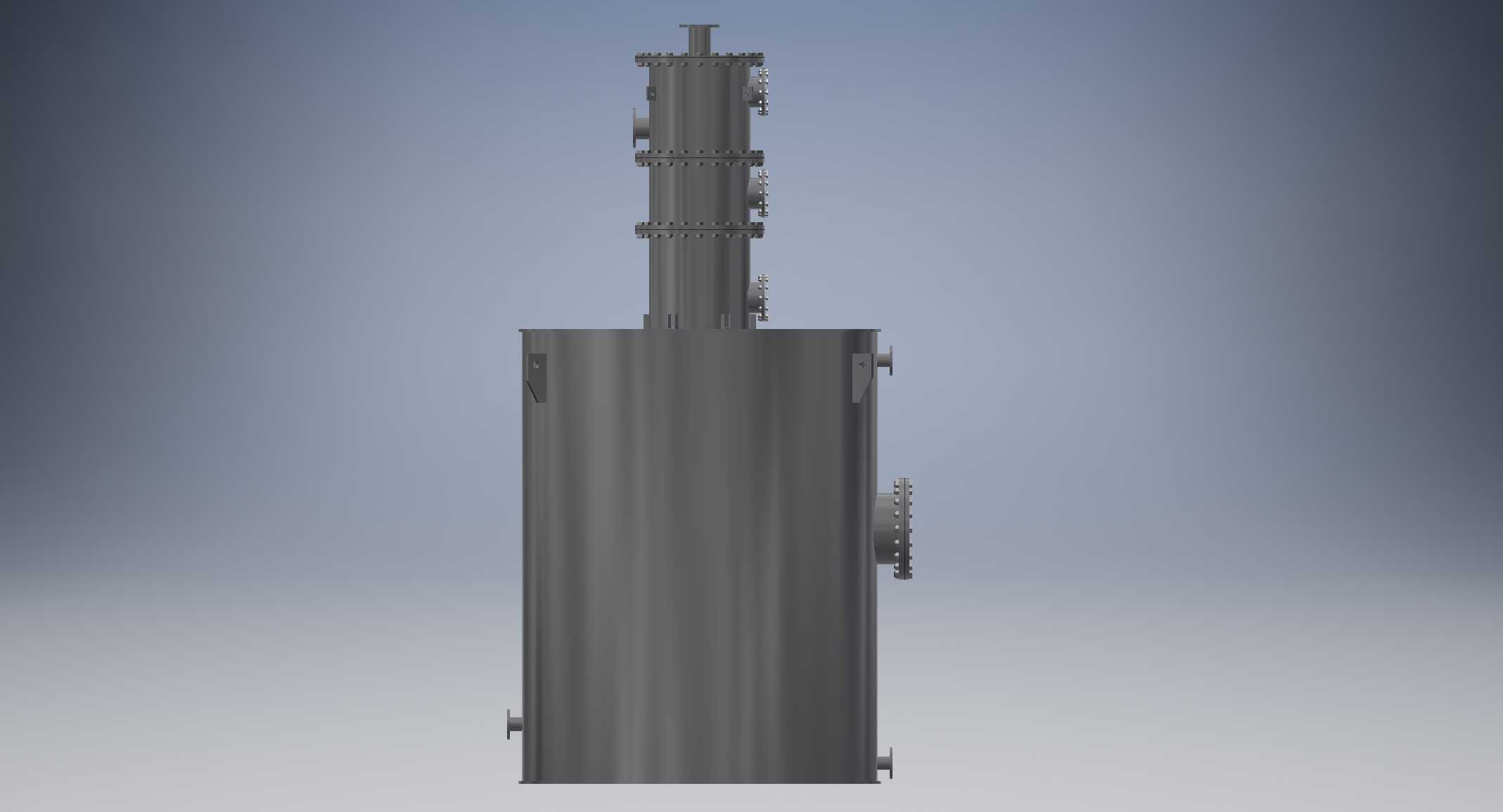

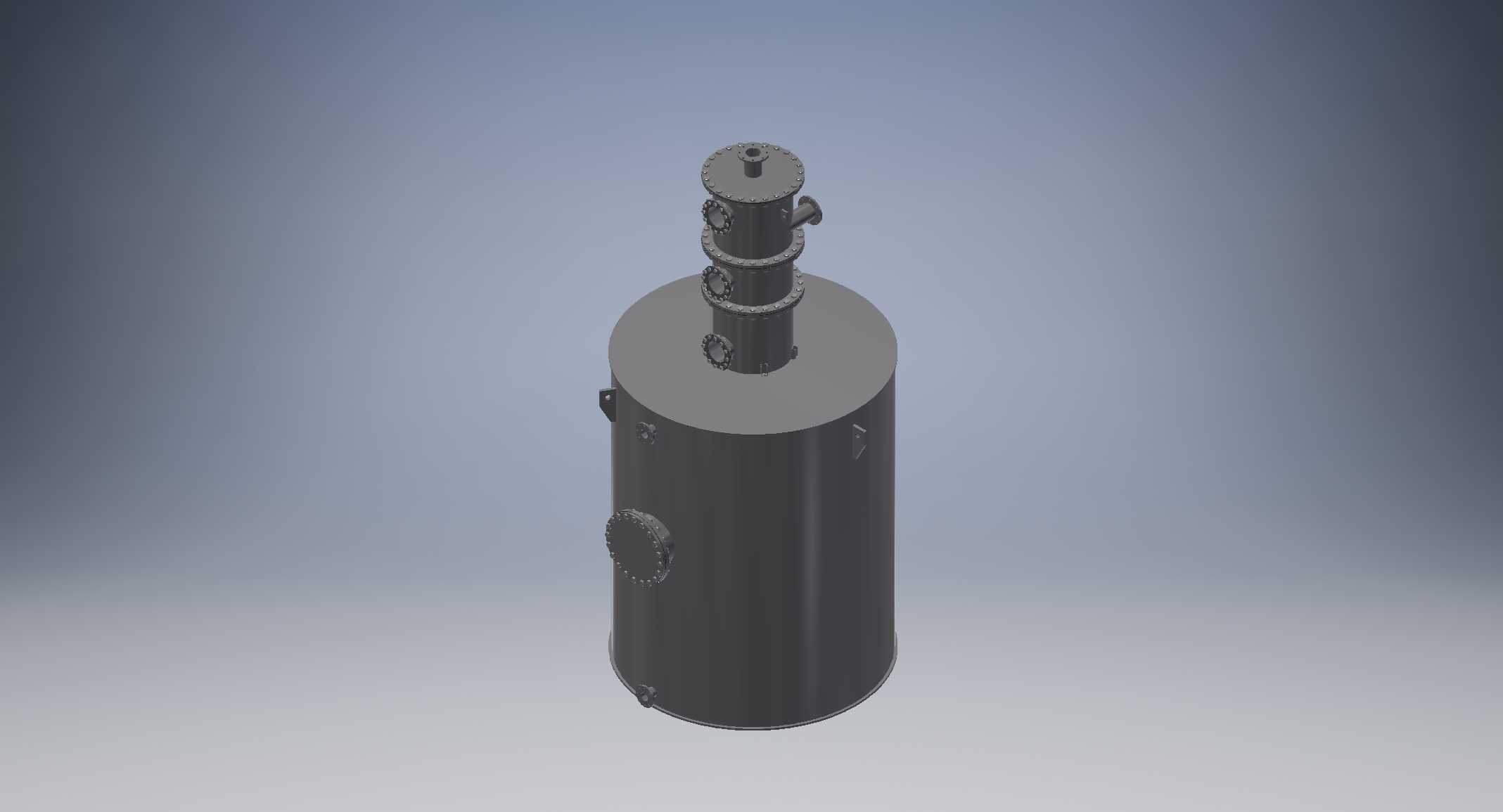

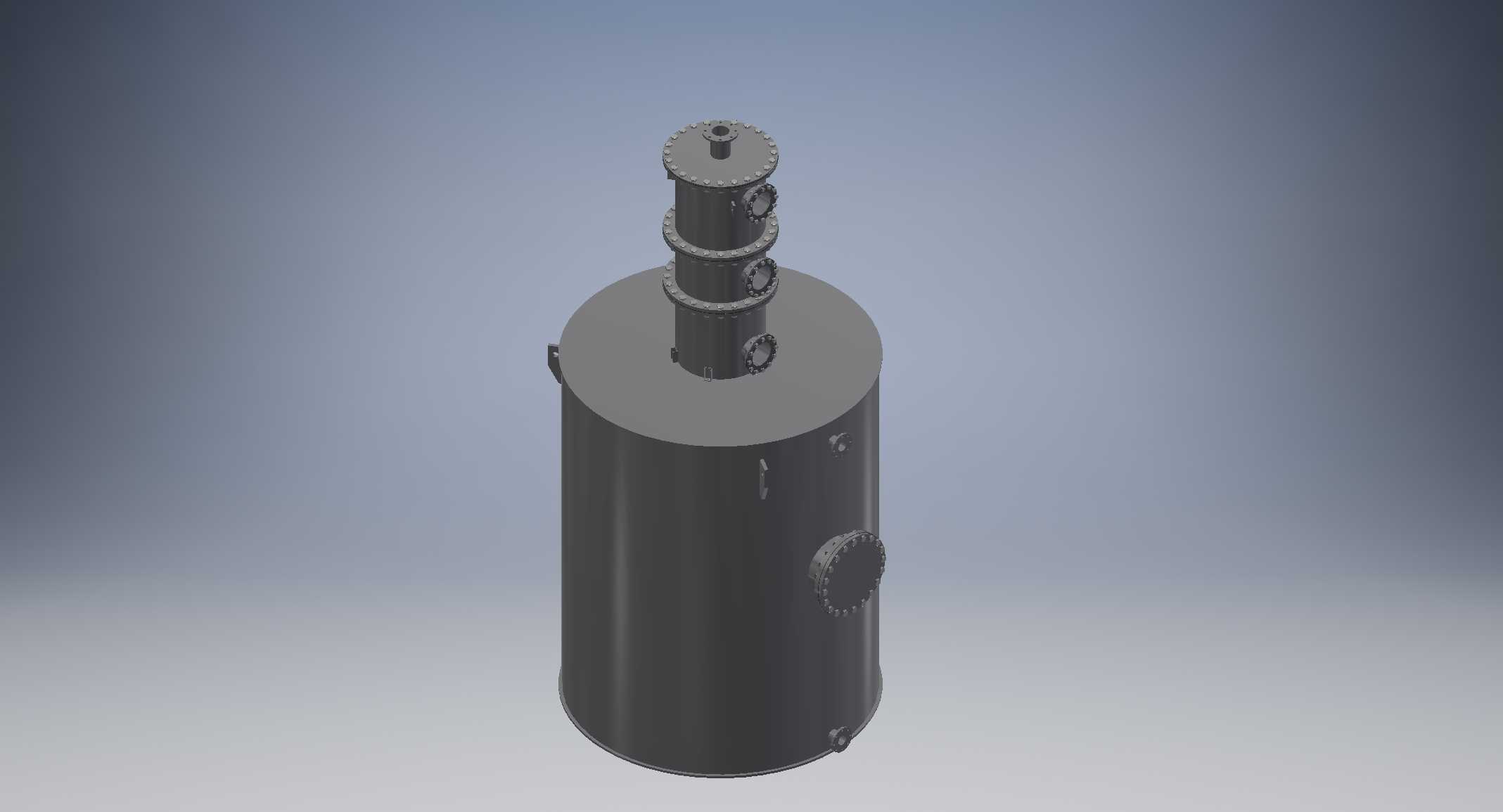

　　这款立式脱气设备的三维结构设计，主要面向水处理、化工流体输送、食品饮料加工等需要脱除流体中溶解游离气体的工况场景，在市政供水末端处理、化工反应进料预处理、乳品饮料灌装前脱气环节都能适配，核心作用是通过多级腔室的压力梯度变化，将溶解在液态介质中的气泡、游离气体逐步析出并排出，避免气蚀损伤下游输送泵体、减少管路气阻、提升后续反应或灌装工序的稳定性。从结构设计逻辑来看，整体采用立式圆柱罐体布局，主罐体为承压式圆筒结构，底部采用圆弧封底设计，相比平封底能更好分散内部介质压力，降低应力集中风险，罐体侧壁预留了介质入口、检修手孔、液位检测接口的安装位，手孔采用快开式法兰压盖结构，日常检修清理罐内沉积杂质时无需拆卸整体管路，操作便捷性更强。

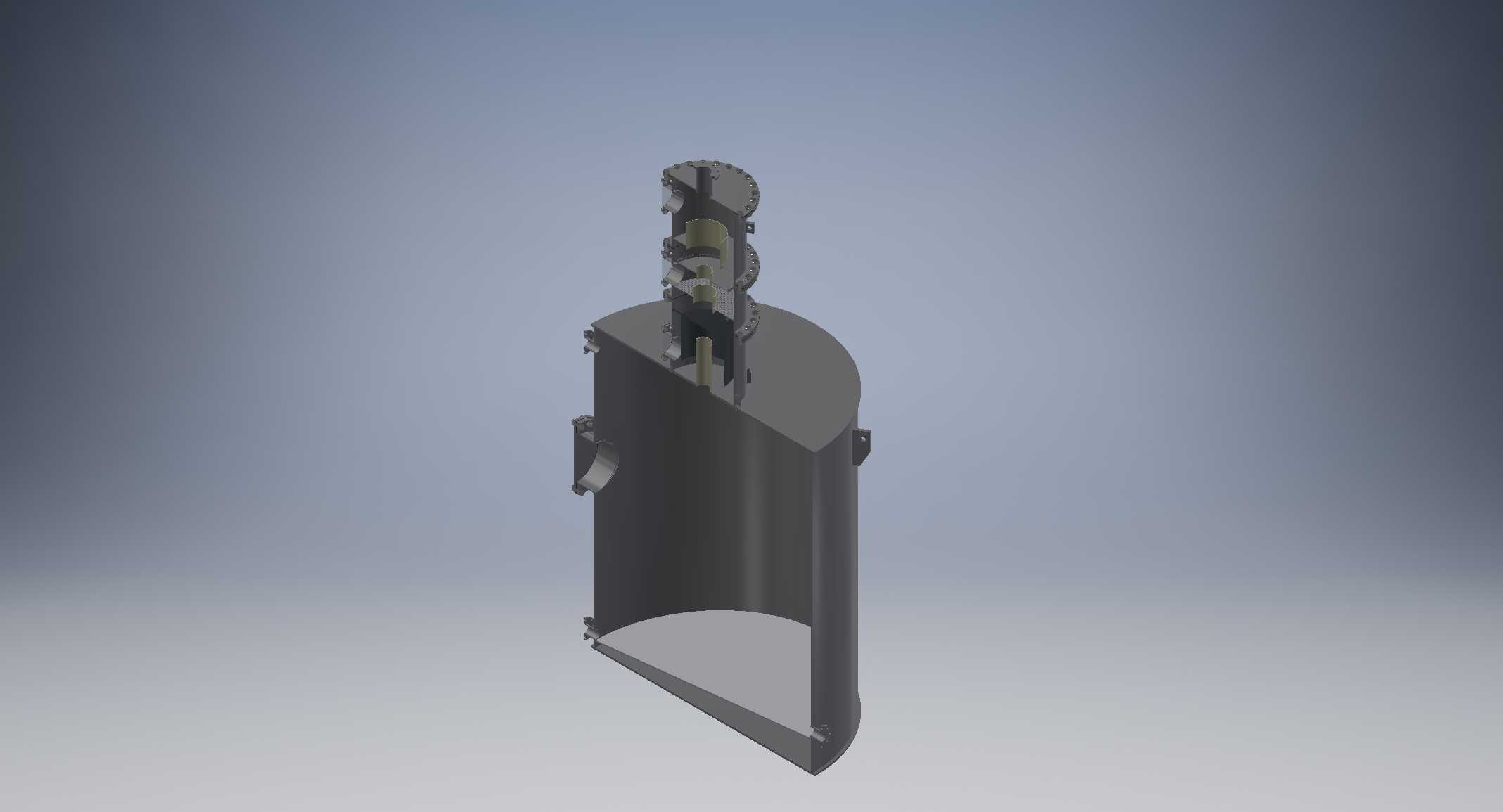

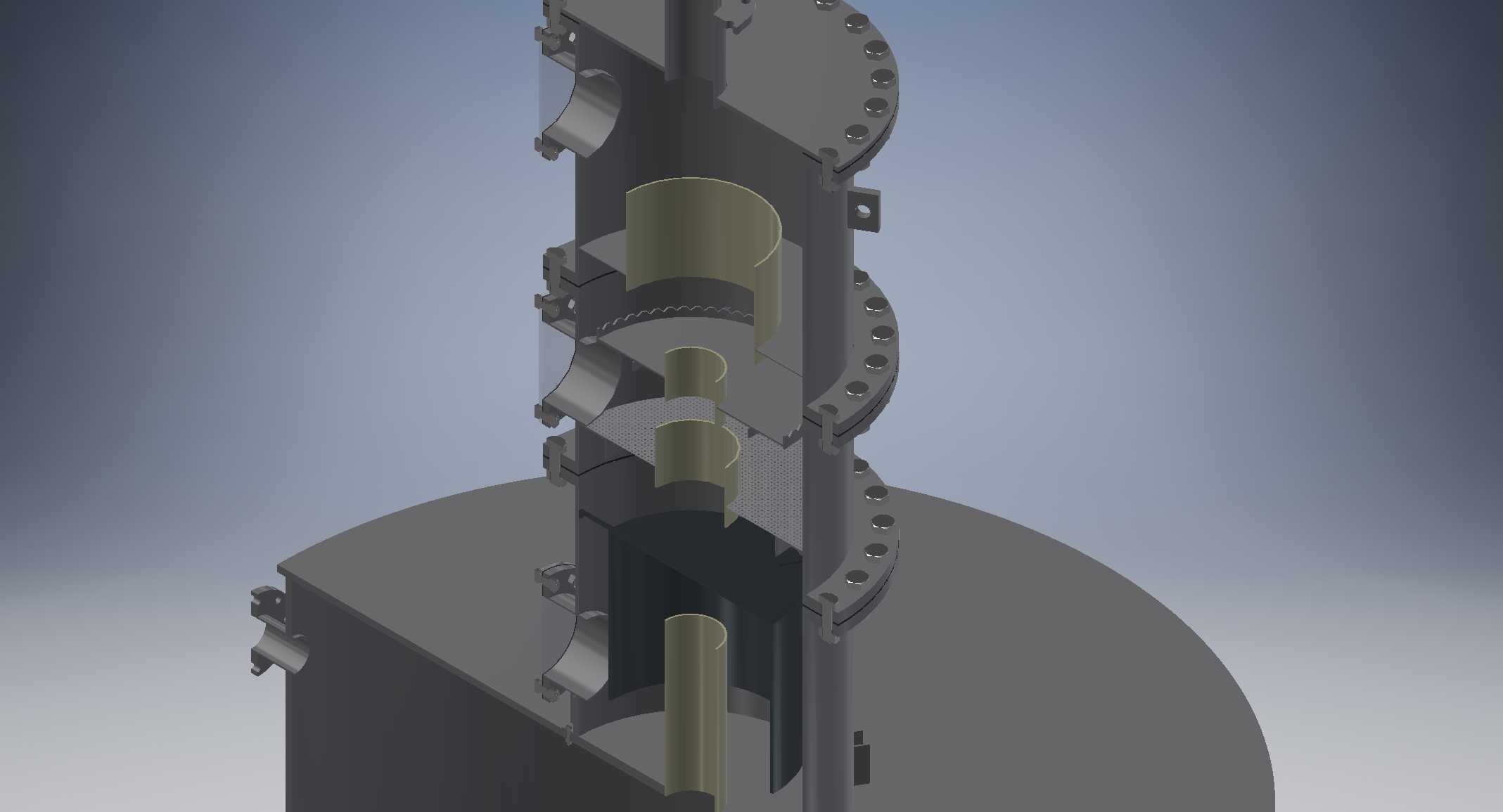

　　罐体顶部串联三级叠装的脱气功能模块，每一级模块都设置独立的气液分离腔与排气接口，相邻模块之间通过带均流孔板的连接法兰固定，介质从罐体下部入口进入后，先在主罐腔完成初步的大体积气泡上浮分离，之后顺着中心导液管逐级向上进入顶部的三级脱气腔，每一级腔室内都设置了折流板结构，延长介质停留时间，让微小气泡逐步聚并成大泡后上升至腔顶的排气口排出，经过三级处理后的脱气介质从最上层模块的侧部出口流出，能将介质中含气量控制在极低水平。安装边界方面，主罐体的外径适配常规工业管路的安装间距，底部预留三个均匀分布的支脚安装位，支脚采用带地脚螺栓孔的板式结构，可直接固定在混凝土基础或钢制设备平台上，安装时需要保证罐体垂直度偏差不超过千分之一，

　　避免内部折流板偏斜影响气液分离效果；顶部三级模块的总高度控制在常规车间层高允许的范围内，最顶端的排气接口可直接连接排气收集管路，无需额外加装高位延长架。设计过程中特意将所有法兰连接位的密封面都采用突面结构，适配常规耐油橡胶或四氟垫片，现场安装时无需定制特殊密封件，所有外接接口的公称直径都匹配行业通用的管路规格，不管是进水、出水还是排气接口，都能直接和现场现有管路对接，减少非标适配的工作量。罐体侧壁的液位接口可适配浮球式或电容式液位传感器，用来监测罐内介质液位高度，避免液位过高进入顶部脱气模块造成排气带液，或是液位过低导致气体串入下游管路；主罐体下部还预留了排污接口，设备停机维护时可完全排空罐内残留介质，方便冲洗内部沉积的污垢。

　　从结构强度校核角度，主罐体的壁厚按照常规承压工况设计，能满足多数低压脱气工况的压力要求，顶部三级模块的壳体壁厚和主罐体保持一致，连接法兰的螺栓数量按照压力等级配置，避免运行过程中出现渗漏问题。设备整体的重心落在罐体中心轴线上，安装固定后抗振动性能较好，即使临近输送泵等有轻微振动的设备，也不会出现结构松动的问题。
