近海小型作业渔船三维结构设计模型

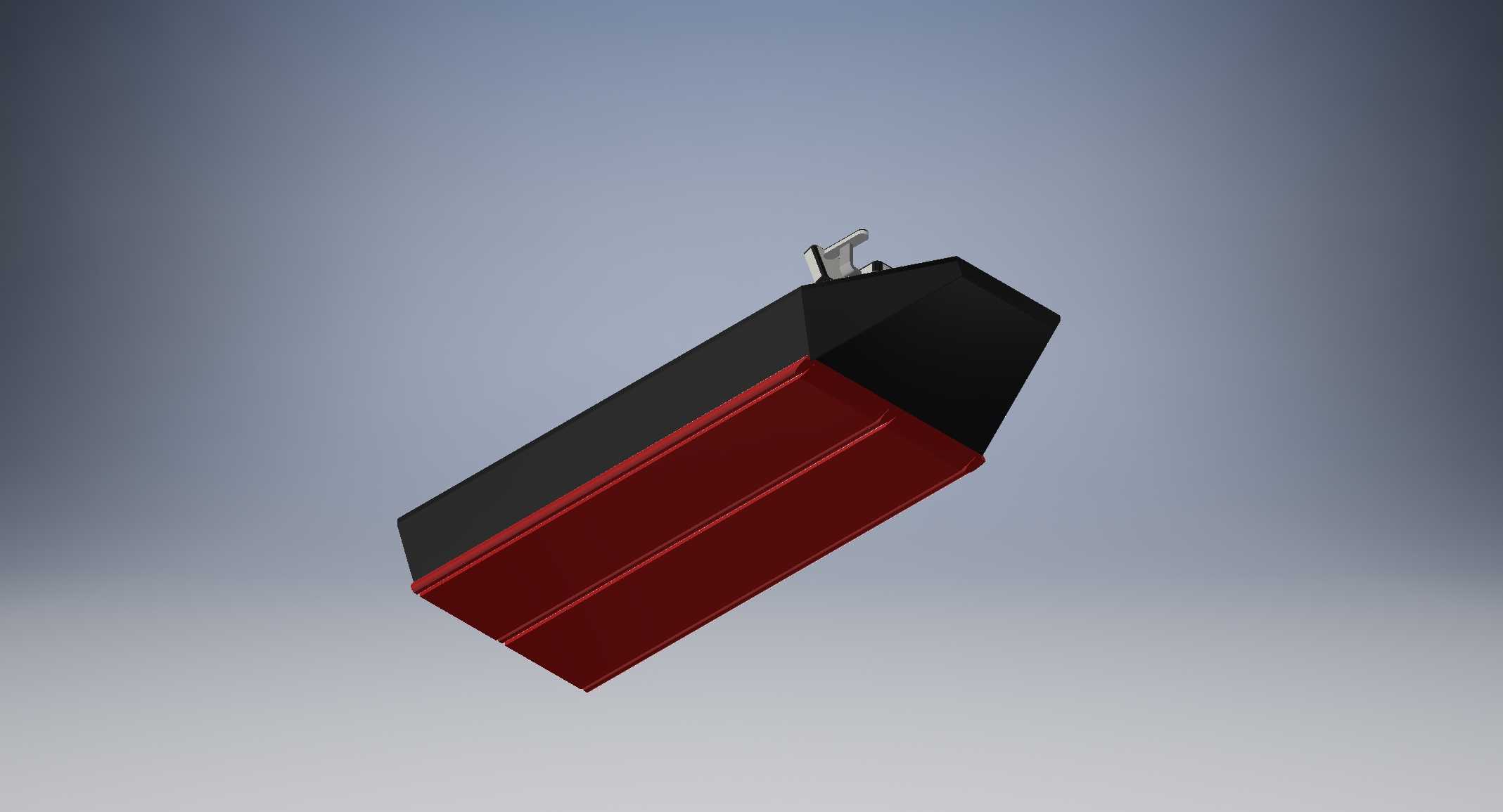

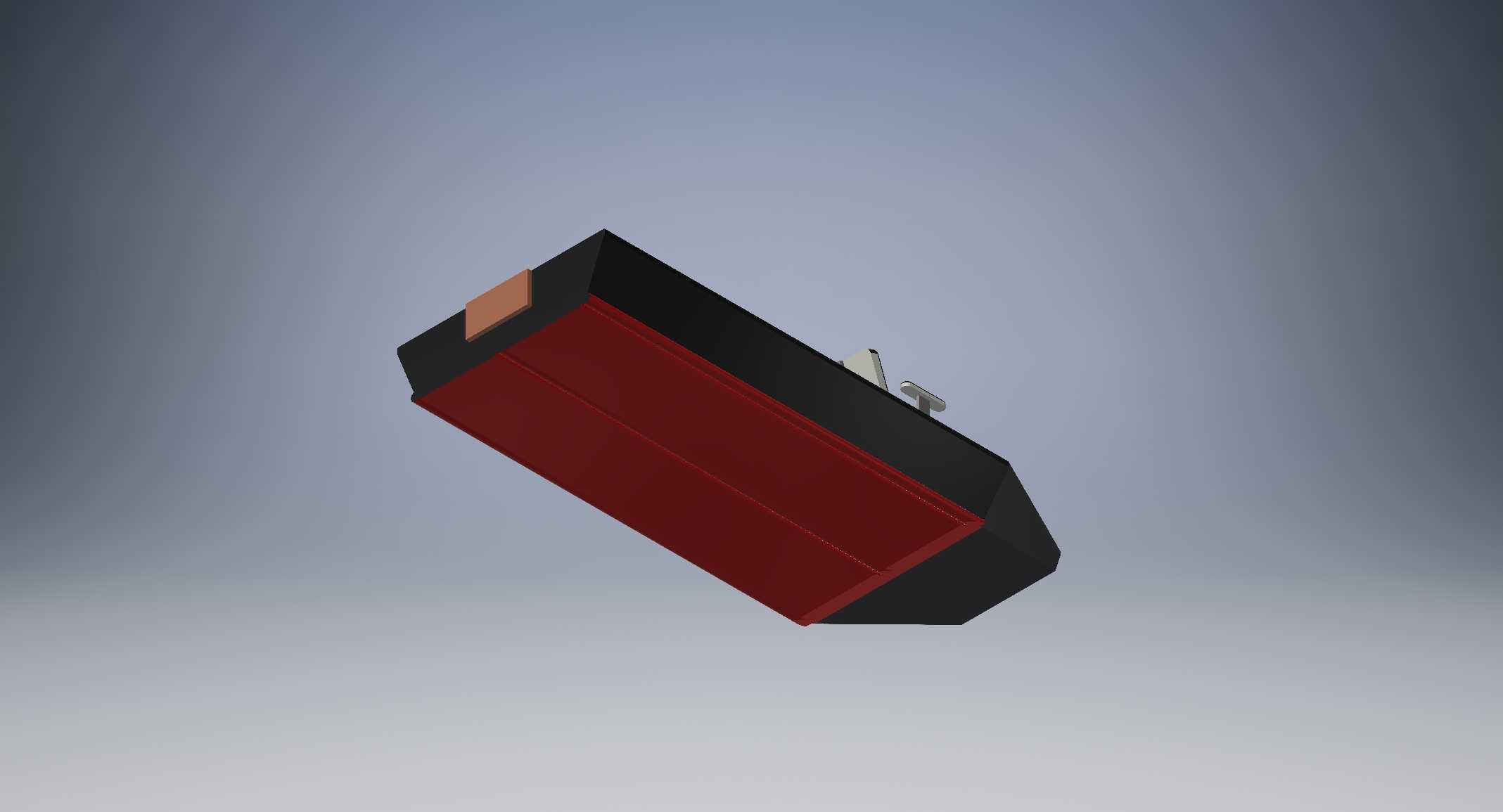

　　这款小型作业渔船的三维结构设计，核心面向近岸浅海区域的小型捕捞、辅助养殖作业场景，适配水深3-20米的近岸海域、内湾养殖区的通航与作业需求，区别于远海大型捕捞渔船，整体结构紧凑，吃水深度控制在0.8米以内，可顺利进入潮间带附近的养殖区完成作业，也能在小型渔港、临时码头完成停靠，不需要大型泊位的配套设施。从结构设计逻辑来看，船体主舱采用封闭箱型骨架结构，船体外板为折线型拼接设计，船首做了前倾式切角处理，航行时可有效破开表层浪涌，降低迎浪行驶时的上浪量，船底为平底带微度尾倾的构型，相比尖底船，平底结构在浅水区触底时的受力更均匀，不容易出现搁浅后结构变形的问题，同时平底构型的初始稳性更好，甲板作业时人员移动、

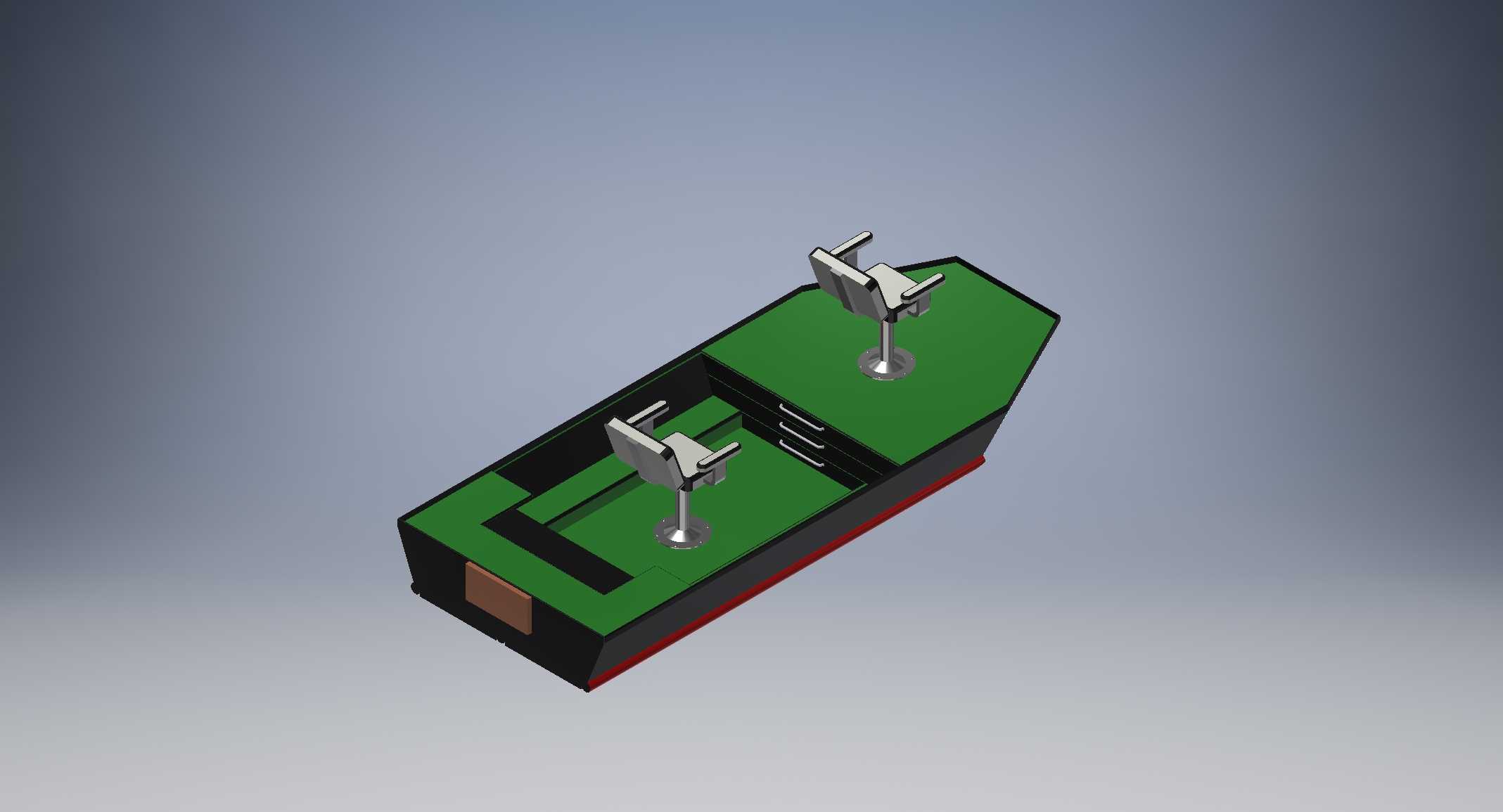

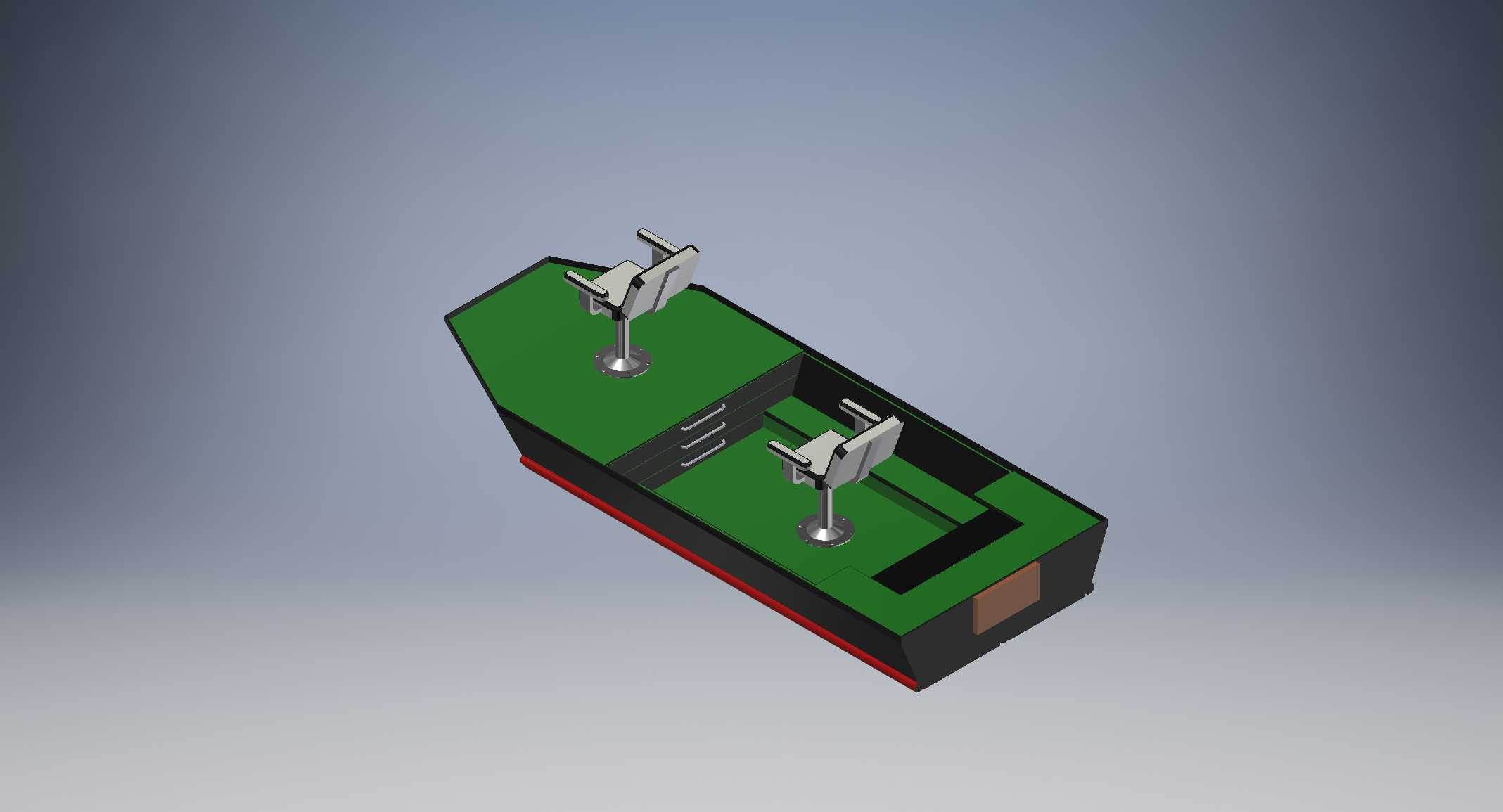

　　设备布置带来的重心偏移不会造成过大的横摇角度，适配近岸海域浪高普遍不超过1.5米的工况。甲板区域做了功能分区设计，前甲板预留了捕捞作业、网具堆放的平整空间，甲板表面做了防滑纹理的结构预留，实际生产时可铺设防滑钢板或者防滑涂层，避免作业时人员滑倒；甲板中部设置了两个立式作业工位，配套的作业支架采用回转式底座设计，可360度调整作业方向，支架的高度预留了1.2米的操作空间，适配人员站立操作捕捞、养殖维护设备的作业姿态，支架根部做了加强筋结构与甲板主骨架连接，可承受作业时最大5kN的侧向拉力，满足起网、吊装养殖设施的受力需求。船体侧舷设置了连续的护舷结构安装位，实际装配时可加装橡胶护舷，停靠时可缓冲与码头、其他船舶的碰撞冲击力，

　　避免外板变形；船尾区域预留了舷外挂机的安装位，安装面做了加厚处理，可适配15-30马力的小型船用外挂动力，对应的安装孔位、加强结构都在模型中做了完整还原，不需要二次修改结构就能完成动力设备的装配。从安装边界来看，船体总长度控制在6.5米，型宽2.2米，整体轮廓尺寸可适配普通公路的平板拖车运输，不需要办理超宽超限的运输手续，可通过陆路在不同的作业区域之间转运，相比固定停泊的渔船，使用灵活性更高。船体内部的舱室做了分隔设计，前部为锚链舱，中部为储物舱可存放作业工具、补给物资，后部为动力舱预留位置，舱室之间的舱壁做了水密结构设计，单个舱室进水后不会快速蔓延到其他舱室，提升了近岸作业的安全冗余。设计过程中针对甲板的载荷做了校核，

　　整个甲板区域的均布载荷按每平方米2kN设计，局部作业工位的集中载荷按10kN校核，可满足堆放网具、渔获、小型作业设备的承重需求，不会出现甲板凹陷变形的问题。船体外板的拼接缝位置都做了内藏式的焊接余量预留，实际生产制造时可直接按模型拆分的板件进行下料、拼接，不需要额外调整板件的尺寸，肋骨间距按500mm设置，在控制船体整体重量的同时，保证了船体的纵向结构强度，在近岸常见的波浪拍击工况下，外板不会出现共振变形。甲板上的排水口设置在船尾两舷的最低位置，配合甲板面的微度倾斜设计，作业时溅上甲板的海水、雨水可快速排出，不会在甲板面积水影响作业。整体模型完整还原了小型作业渔船的主结构、功能分区、设备安装位，可作为同类型小型渔船设计、改装的结构参考，也可用于船舶相关专业的教学演示、结构认知使用，建模过程中对所有的安装配合面都做了公差预留，对应的结构件之间的装配间隙符合小型钢质渔船的建造规范，不存在结构干涉的问题，可直接导出工程图用于下料生产参考。
