履带自走式枝桠木材破碎设备结构设计

　　这款履带自走式木材破碎设备，主要面向山地林场、果园抚育、城市园林绿化修剪废弃物处理等场景设计，解决传统固定式破碎机转场困难、无法深入作业面的痛点。在山地林场抚育作业中，采伐剩余的枝桠、小径木、灌木条散落在林间，依靠人工收集转运到固定破碎点耗时耗力，该设备可直接穿行在坡度不超过25度的林间作业带，就地将废弃枝桠加工成规格均匀的木片，加工后的木片可直接作为生物质电厂原料、食用菌栽培基质、园林覆盖物使用，省去二次转运的成本。在城市园林绿化场景中，修剪下来的粗树枝、树干无需装车外运，设备可直接行驶到作业点位就地破碎，减少树枝运输过程中遗撒、占用道路的问题，碎料可直接用于城市绿地土壤覆盖，实现废弃物就地消纳。

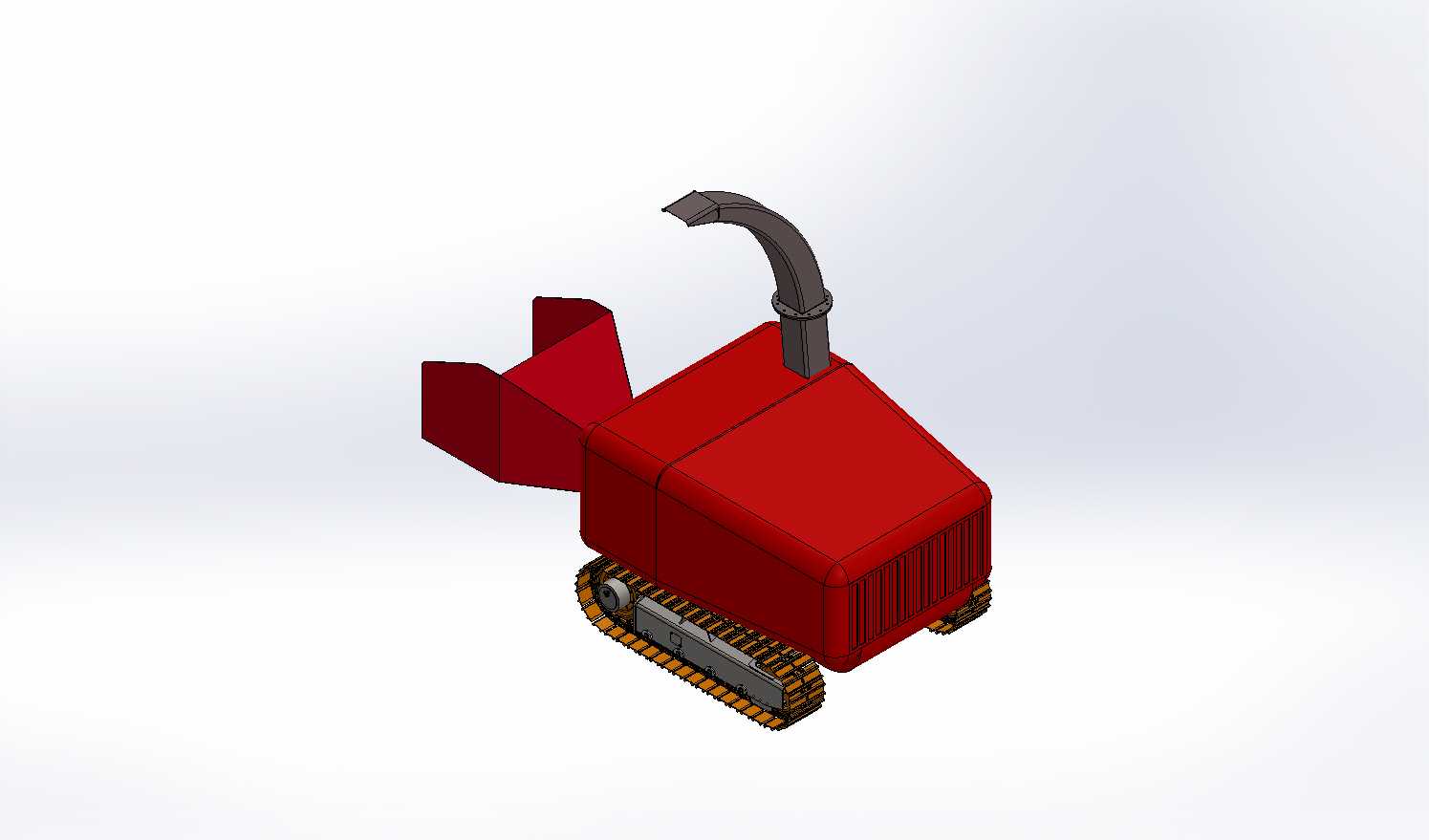

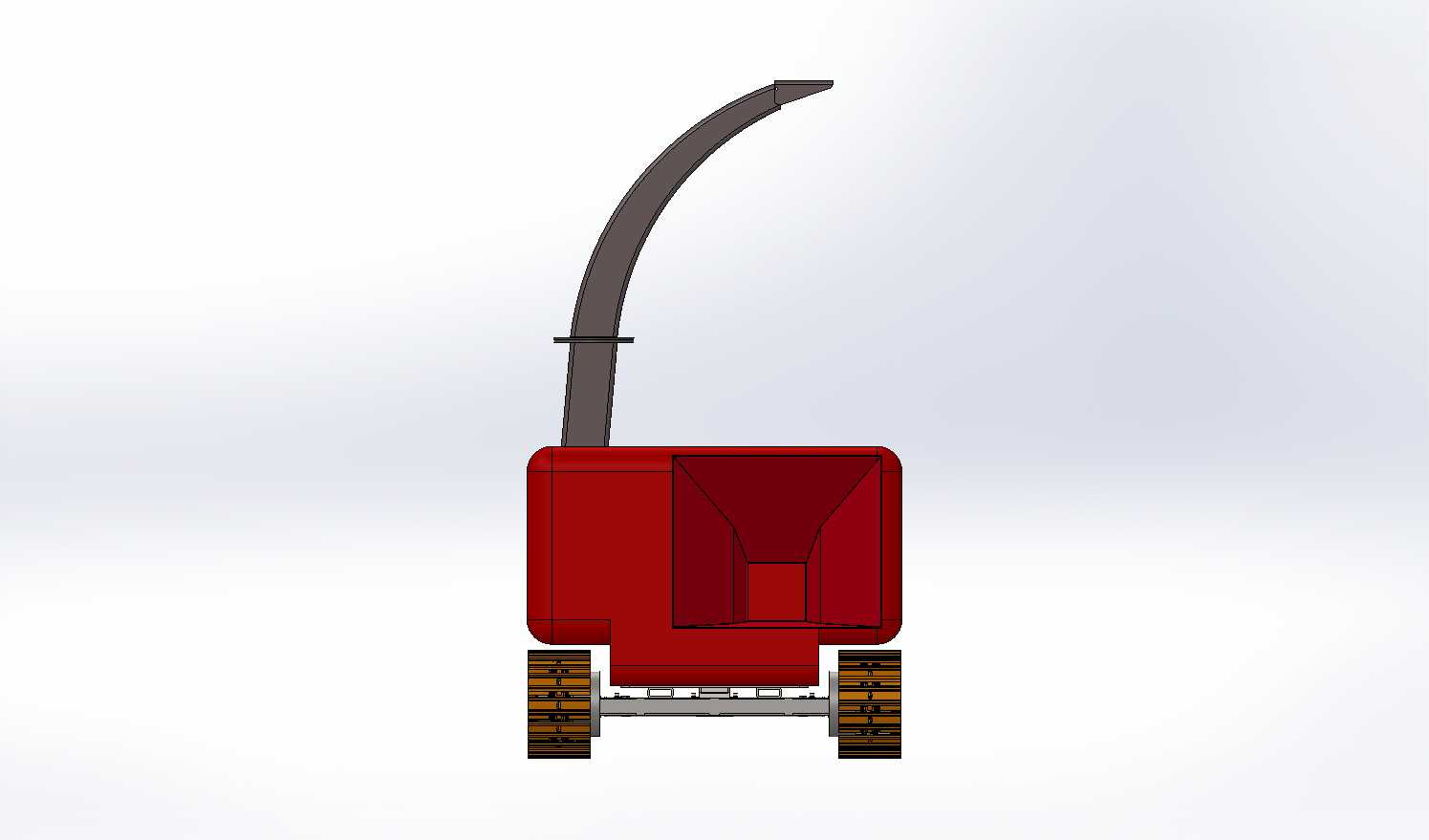

　　设备整体采用履带式行走底盘设计，接地比压控制在0.03MPa以内，可在松软林地、泥泞田埂、非硬化路面稳定行走，不会出现轮式设备容易陷车、打滑的问题。底盘上方集成破碎腔、进料斗、出料抛送筒、动力单元四大核心模块，进料斗采用侧置倾斜式设计，进料口距离地面高度控制在1.1米，作业人员可直接将捡拾的枝桠送入进料口，无需额外抬升物料，降低作业劳动强度。进料口内部设置上下两对压料辊，上压料辊采用浮动式安装结构，可根据进料直径自动调整压合间隙，最大可容纳直径18厘米的原木进料，压料辊表面焊接防滑凸棱，可强制将物料送入破碎腔，避免物料打滑回退，保障进料连续性。

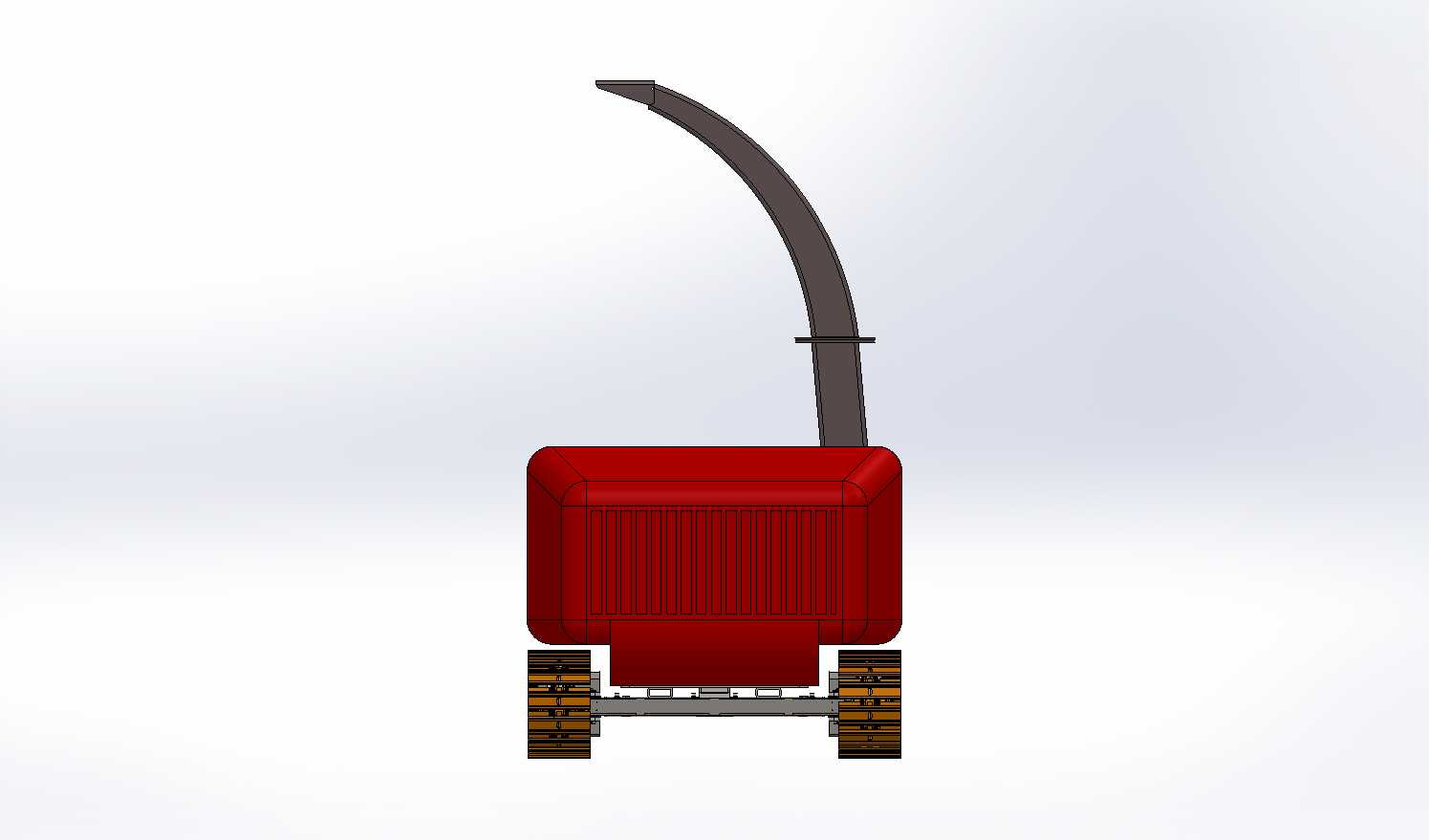

　　破碎腔采用盘式削片结构，刀盘上安装4把飞刀，飞刀采用楔块压紧式安装，可根据磨损情况快速调整伸出量或者更换刀片，飞刀与底刀的间隙控制在0.5-1毫米之间，保障切削出的木片长度均匀，碎料合格率可达90%以上。刀盘侧面焊接有抛送叶片，破碎后的木片在叶片带动下通过上方的弧形抛送筒抛出，抛送筒可360度旋转调整出料方向，抛送高度可达3.5米，可直接将碎料抛送到随行的运输料箱中，无需额外配备输送装置。动力单元布置在破碎腔后方的封闭机舱内，机舱侧面开设通风格栅，保障发动机散热需求，机舱盖采用可翻转式设计，日常维护保养时可直接掀开舱盖，接触到动力单元的空滤、机油滤芯、燃油滤芯等保养部件，无需拆解额外的覆盖件。

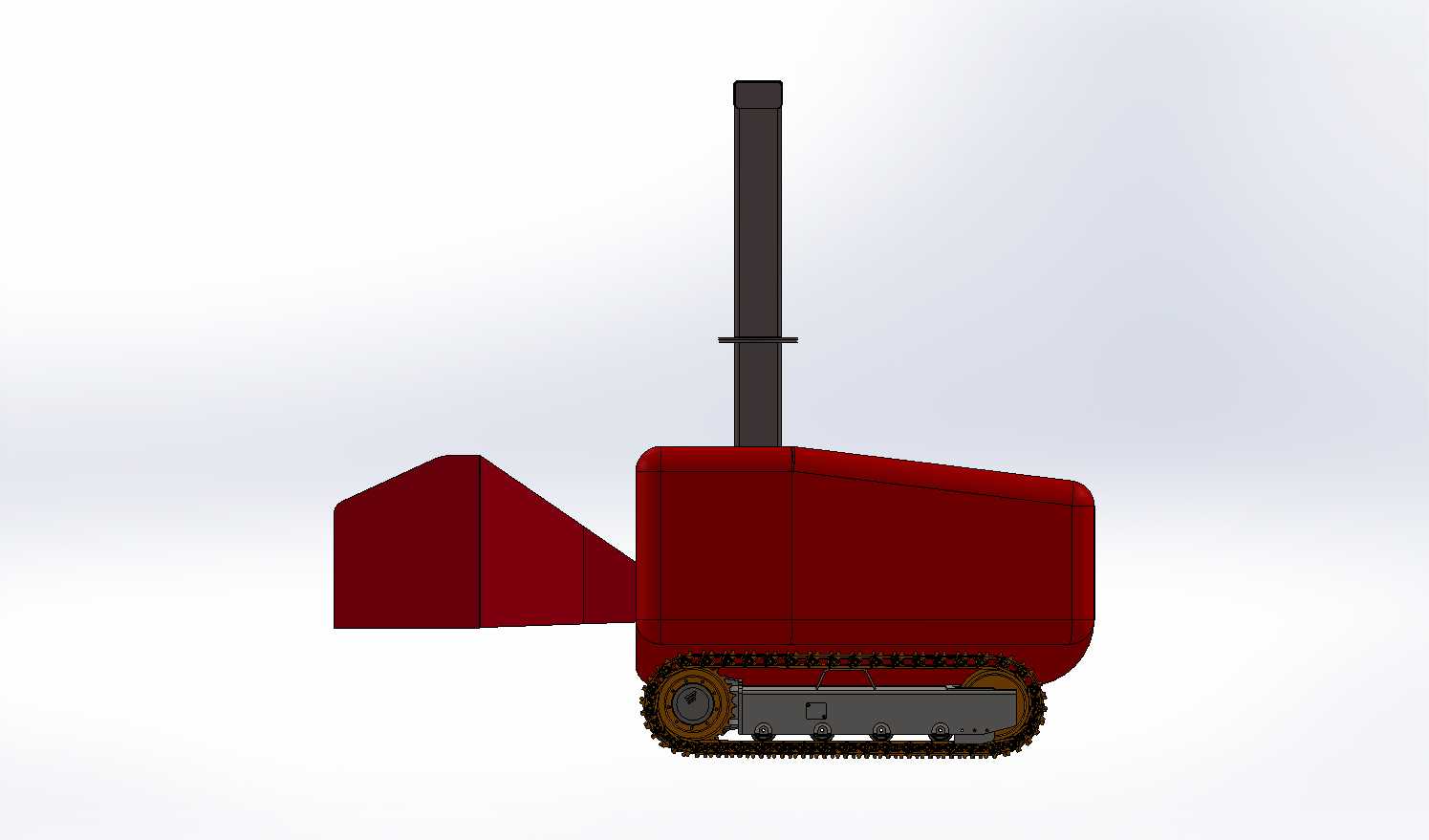

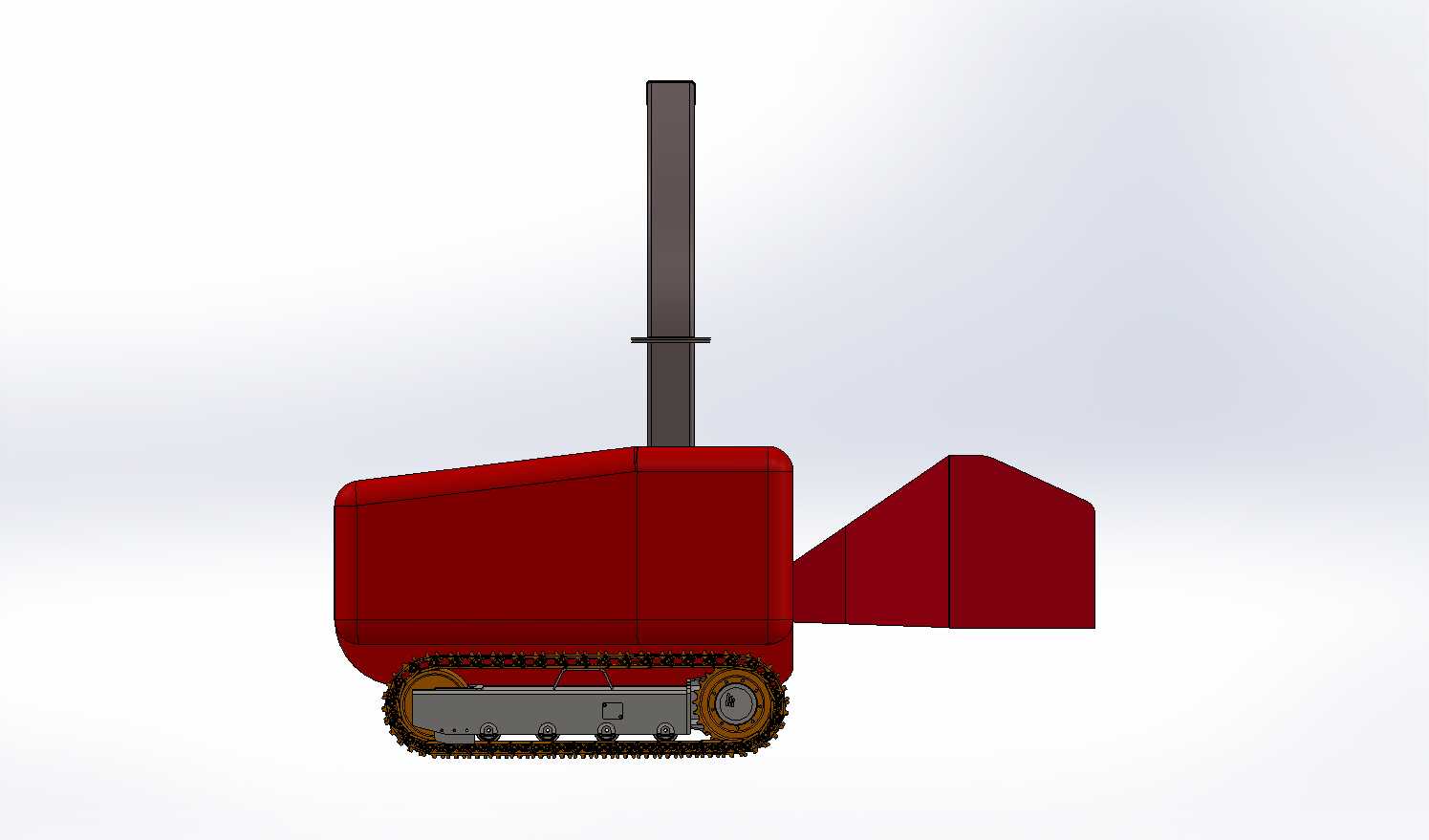

　　从设计边界来看，设备整机长度控制在3.2米，宽度1.4米，高度2.1米，转场时可直接通过宽度1.5米的林间便道，也可装载到普通蓝牌货运车辆上进行长距离转场，无需办理超限运输手续。整机重量控制在2.2吨，履带轨距1.1米，行走速度分为两档，低速档作业行走速度0-2km/h，高速档转场行走速度0-5km/h，可匹配不同作业场景的移动需求。设备的操作面板布置在进料斗侧方，高度距离地面1.2米，集成行走换向手柄、油门控制、破碎腔离合手柄、抛送筒调节手柄，作业人员站在设备侧方即可完成所有操作，无需攀爬设备，操作视野可覆盖进料口、出料口以及行走方向，避免操作盲区带来的安全隐患。

　　在结构细节设计上，进料斗入口处设置有安全联锁挡板，当挡板被过大物料推开超过安全角度时，压料辊会自动停止进料，避免物料超径进入破碎腔造成刀盘卡死。履带张紧装置采用螺杆调节式结构，可根据履带磨损情况调整张紧度，张紧行程可达80毫米，保障履带行走过程中不会出现脱轨问题。抛送筒末端设置有可调整角度的出料导板，可根据接料位置调整抛送仰角，控制碎料的抛送距离，最远抛送距离可达6米，适配不同高度的接料容器。设备所有外露的旋转部件均设置有安全防护罩，传动轴、皮带轮等位置的防护罩采用厚度2毫米的钢板折弯成型，通过螺栓固定在机架上，既满足安全防护要求，也不会影响日常检修时的拆装效率。机架主体采用矩形钢管焊接成型，关键受力位置焊接加强筋板，破碎腔与机架的连接位置加装橡胶减震垫，可缓冲破碎作业时产生的震动，降低整机震动带来的螺栓松动、焊缝开裂风险，延长设备的连续作业时长。
