圆锥轴承锁紧用开槽圆螺母结构

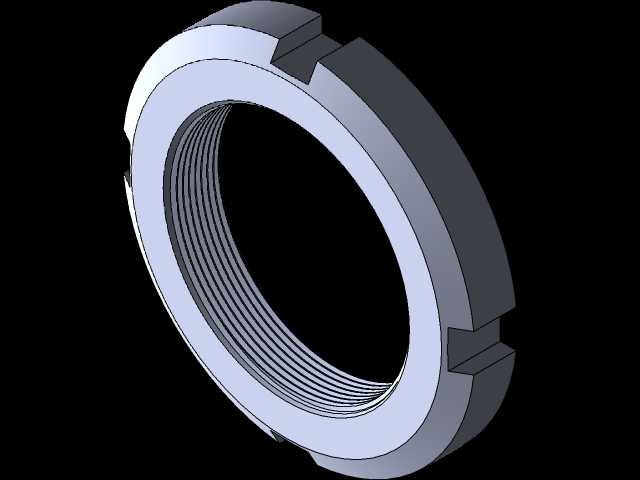

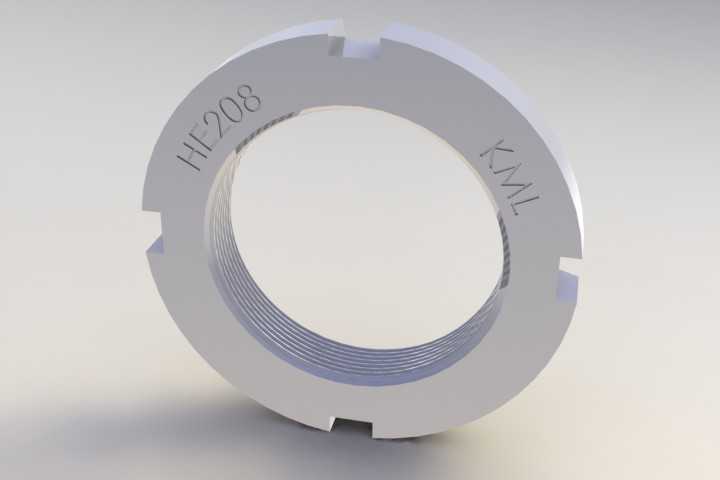

　　在带圆锥孔的滚动轴承安装场景中，这类带径向开槽的圆螺母是轴系轴向定位的核心紧固件，尤其适配KML系列圆锥孔调心滚子轴承、圆锥滚子轴承的锁紧固定需求，常见于减速机输入输出轴、输送机辊筒轴、机床主轴箱、重型电机轴端等需要精准调整轴承游隙的传动部位。和普通六角锁紧螺母不同，这类螺母的外圆均匀分布四个轴向开槽，既可以配合钩形扳手实现大扭矩拧紧，也能在完成轴承游隙调整后，配合止动垫圈的凸耳嵌入槽内完成机械防松，避免设备运行过程中受振动、冲击载荷出现螺母回松移位，导致轴承游隙变大、轴系窜动的故障。从结构设计逻辑来看，螺母内孔采用细牙梯形螺纹加工，细牙螺纹的螺距更小，自锁性能优于粗牙螺纹，配合拧紧时的微调精度更高，

　　刚好满足圆锥轴承安装时需要逐步推进内圈、精准控制径向游隙的操作要求——毕竟圆锥孔轴承的内圈是沿轴颈锥面轴向推进实现胀紧的，每拧动螺母一个螺距，内圈的径向胀量和轴承游隙的变化量都需要精准控制，细牙螺纹的小导程特性刚好匹配这种微调需求。外圆的开槽深度经过匹配计算，既要保证钩形扳手的卡爪能完全嵌入槽内传递拧紧扭矩，避免拧紧时打滑损伤螺母外圆，也要控制开槽深度不会过度削弱螺母的螺纹段强度，保证在额定锁紧力矩下螺母不会出现螺纹变形、槽口开裂的问题。螺母的两个端面都经过平面度加工，安装时靠轴承内圈的端面与螺母端面完全贴合，保证锁紧力沿圆周均匀分布，不会出现偏载导致轴承内圈倾斜，影响轴承的旋转精度和使用寿命。从安装边界来看，

　　这类螺母的外径尺寸比配套轴承的内圈外径略小，安装后不会突出轴承座的内孔避让空间，不需要额外在轴承端盖上加工螺母避让沉孔，能有效压缩轴系的轴向安装尺寸，适合结构紧凑的传动箱设计。螺纹的公差带选用中等配合精度，既能保证和轴颈螺纹的顺畅旋合，不会出现卡滞、拧不动的情况，也能控制螺纹副的径向间隙，避免螺母锁紧后出现径向晃动。实际选型使用时，需要注意螺母的螺纹规格必须和轴端的锁紧螺纹完全一致，开槽的位置要和止动垫圈的凸耳位置对应，拧紧时需要按照轴承手册要求的力矩分三次逐步拧紧，每次拧紧后稍微回退再重新拧紧，保证轴承内圈沿锥面均匀胀紧，最后将止动垫圈的凸耳弯折嵌入螺母的开槽内完成锁止，不能单纯依靠螺纹的自锁性能来防松，尤其是在有冲击载荷、

　　正反转频繁切换的传动工况下，机械锁止结构是避免轴系故障的关键。和传统的圆螺母止动方式相比，这种四槽结构的螺母适配的钩形扳手通用性更强，现场维护时不需要专用的定制扳手，用标准的钩形扳手就能完成拆装操作，降低了设备维护的工具成本。螺母的材质一般选用中碳钢经调质处理，表面做氧化发黑处理提升防锈能力，螺纹部分经过滚压加工，表面粗糙度控制在合理范围，既能保证旋合的顺畅度，也能提升螺纹的疲劳强度，承受反复的拧紧和冲击载荷。在轴系设计阶段，这类螺母的轴向厚度需要根据所需的最大锁紧力计算确定，保证在额定锁紧力矩下螺母的端面压应力不会超过轴承内圈端面的许用压应力，避免压伤轴承内圈端面，影响轴承的拆卸和后续重复使用。
