家用墙壁式单极照明开关结构设计

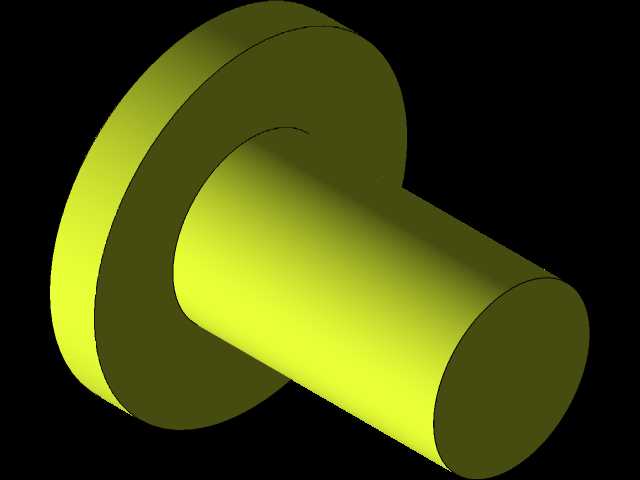

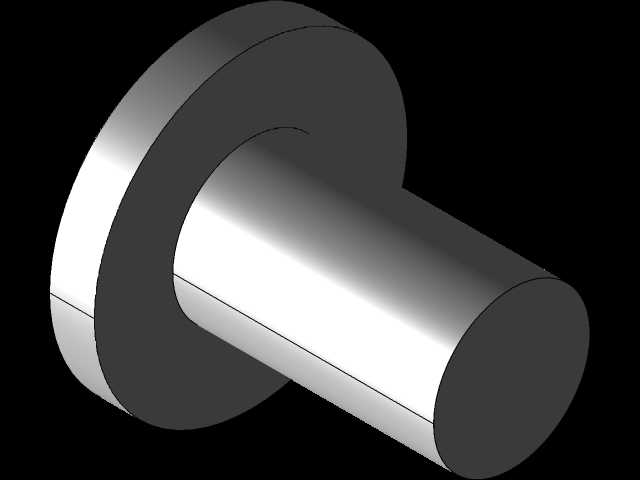

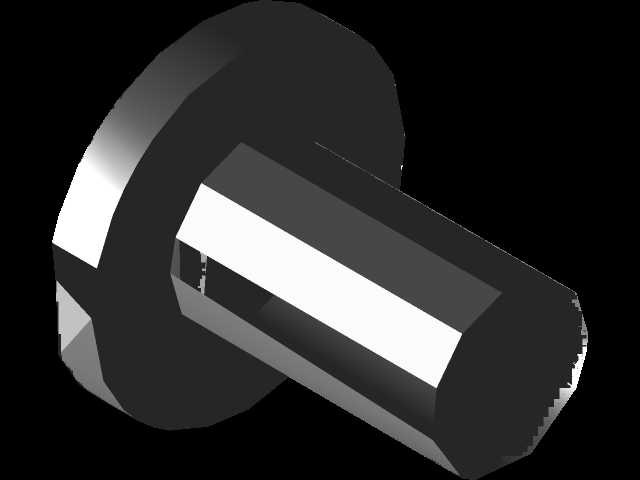

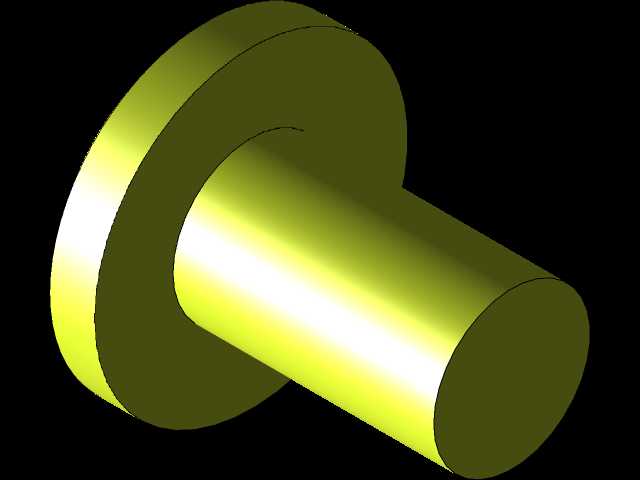

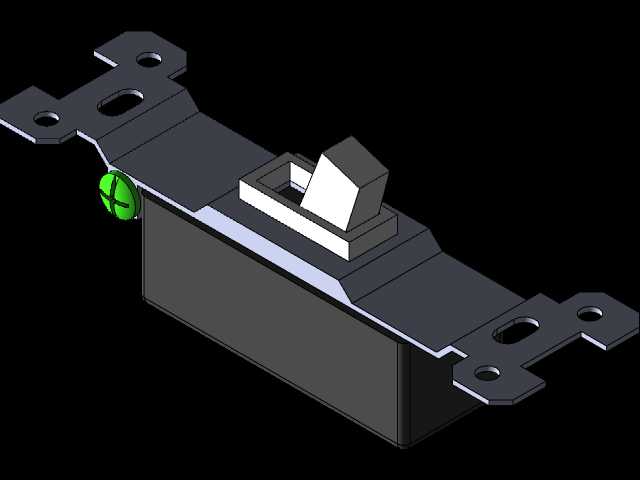

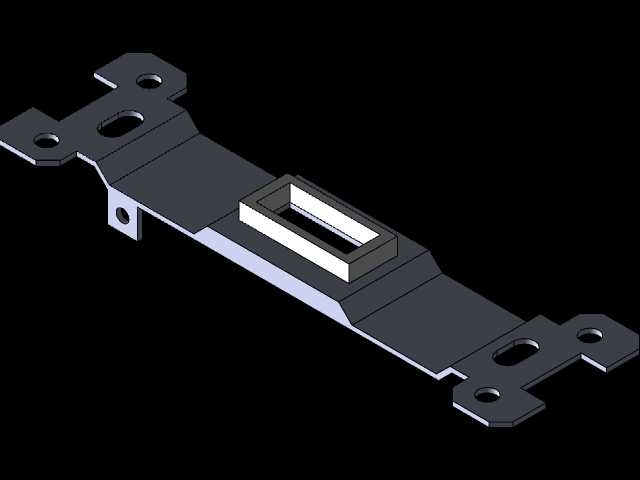

　　这款单极开关主要应用于民用住宅、商用办公空间的室内照明回路通断控制，是低压终端配电系统里最常见的操作器件，日常使用中负责单路照明负载的电源接通与分断，额定工作电压适配国内民用220V交流供电场景，额定电流可覆盖常规家用照明回路的负载需求，能够满足普通白炽灯、LED照明灯具、节能荧光灯等常见照明负载的通断操作要求。从结构设计来看，这款开关采用模块化拼装思路，整体分为安装支架、载流基座、操作拨块、接线端子几个核心部分，金属安装支架采用镀锌钢板冲压成型，支架上预留的两个对称安装孔适配标准86型暗装底盒的孔位间距，安装时可通过螺丝直接固定在预埋的墙壁底盒上，支架上下两端的卡扣结构用于固定开关面板，装配后面板与墙壁贴合间隙可控制在0.

　　5mm以内，避免积灰影响外观。载流基座采用阻燃热固性塑料压制成型，具备良好的耐电弧、耐高温性能，基座上嵌入的两个黄铜接线端子采用压线式结构，可适配1.5-2.5平方毫米的铜芯导线接入，端子螺丝采用防滑脱设计，避免接线过程中螺丝脱落增加装配难度。操作机构采用摆杆式触点结构，拨块与支架之间设置有复位弹簧，操作时的按压力度控制在5-8N，操作行程约3mm，具备清晰的分合档位手感，能够让使用者明确感知开关的通断状态，动触点与静触点采用银合金材质，具备良好的耐烧蚀性能，可满足常规使用场景下的通断寿命要求。外形尺寸方面，开关本体的核心功能模块宽度约35mm，高度约70mm，厚度约25mm，装入标准86型面板后整体外轮廓尺寸为86mm*86mm，

　　突出墙面的厚度不超过10mm，不会占用过多室内空间，安装时需要注意底盒预埋深度不小于35mm，避免导线挤压造成绝缘破损。在实际工程选型中，这类单极开关仅适用于单火线回路的通断控制，不能用于双控或多控接线场景，设计建模时需要重点关注操作机构的运动干涉问题，拨块摆动过程中与支架、基座的间隙需要预留0.3mm以上的安全距离，避免长期使用后塑料件磨损造成卡滞，同时载流部件之间的电气间隙需要满足低压电器的安全规范要求，不同电位的金属部件之间爬电距离不小于3mm，避免使用过程中出现击穿短路问题。建模过程中对安装支架的冲压折弯角度做了精准还原，折弯处的圆角半径设置为0.5mm，符合五金冲压件的工艺要求，基座上的定位筋条高度设置为1.2mm，

　　能够与支架上的定位槽精准配合，装配后不会出现基座晃动的问题。接线端子的压线板做了防滑齿设计，能够增大与导线的接触面积，避免导线压紧后出现松脱发热的问题，操作拨块的外露部分做了圆弧过渡处理，操作时不会划伤手指，表面做细纹磨砂处理，避免长期使用后留下明显指纹影响外观。这类开关在实际安装时需要先将进线端的火线接入开关的进线端子，出线端接灯具的火线端，零线直接连通灯具，接线完成后需要将多余的导线整理塞入底盒内部，避免导线挤压开关本体造成操作卡滞，固定支架时需要保证支架水平，避免安装后面板出现歪斜影响美观。从结构可靠性角度来看，这款开关的所有塑料部件均采用阻燃材质，能够满足750℃灼热丝测试要求，即使内部触点出现拉弧引燃周边材料的极端情况，也不会出现明火蔓延的问题，金属部件均做了防锈处理，在潮湿的厨卫空间使用也不会出现锈蚀失效的问题。建模时对各个部件的装配公差做了合理设置，塑料件之间的配合间隙控制在0.1-0.2mm，金属件与塑料件的配合间隙控制在0.2-0.3mm，既能够保证装配顺畅，又不会出现配合过松导致的部件晃动问题。
