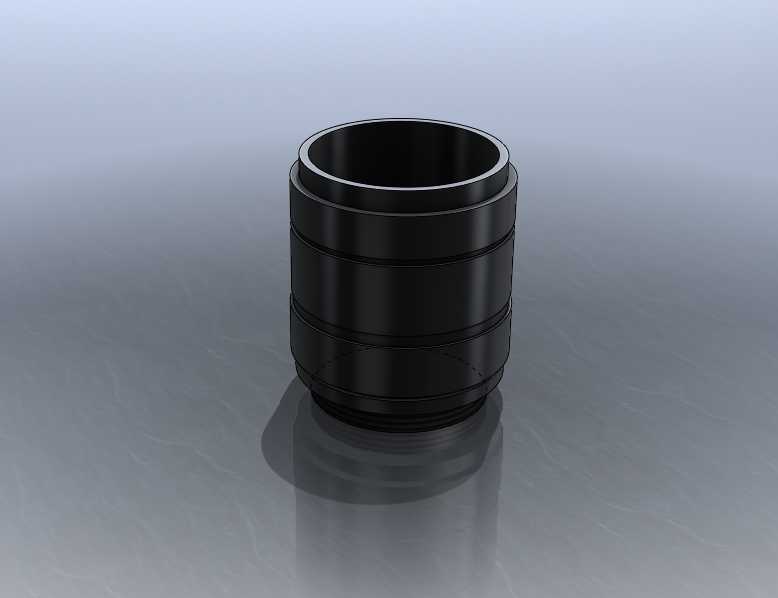

塔姆龙23FM35-L镜头镜筒结构三维数模

　　该结构件为光学成像设备配套的镜筒主体，是定焦光学镜头的核心承载结构，日常应用场景覆盖工业视觉检测工位的定焦成像单元、安防监控设备的前端镜头组件、小型机器视觉系统的图像采集端，同时也可适配桌面级影像采集设备的镜头模组装配需求。从实际使用功能来看，该筒状结构承担多重作用：内壁的多级阶梯台肩用于依次叠放安装多组光学镜片，每一级台肩的轴向尺寸直接对应镜片组的空气间隔设计要求，加工时的端面跳动公差需要控制在微米级，避免镜片安装后出现光轴偏移，影响最终成像的分辨率与畸变参数；外壁的多道环形凹槽分别用于装配密封橡胶圈、调焦导向环以及镜身装饰套，其中靠近前端的凹槽配合O型密封圈可实现IP65级别的防尘防水能力，适配工业现场多粉尘、

　　少量喷淋的复杂工况，中间段的凹槽与调焦机构的导向销配合，可限制镜筒旋转时的轴向行程，保证调焦过程中镜片组移动的线性度，避免出现卡滞、空程问题。设计过程中优先考虑光学系统的同轴度要求，整个筒体采用回转体结构设计，所有安装基准面均以中心轴线为设计基准，从根源上降低装配时的同轴度误差；壁厚设计上采用等壁厚加局部加强的方案，主体壁厚保持均匀，避免注塑或机加工过程中出现应力变形，在台肩受力位置做了微小的加厚处理，既不会过多增加整体重量，也能保证镜片压圈锁紧时台肩不会出现形变，影响镜片位置精度。外形尺寸方面，筒体整体为等直径圆柱结构，外径适配标准M35镜头的安装接口规格，可直接兼容市面上常规的C/CS接口镜头座，无需额外设计转接结构；

　　轴向总长度匹配23mm焦距定焦镜头的光学总长要求，安装时后端的定位台肩可直接抵靠在镜头座的基准面上，拧紧锁紧环即可完成固定，安装边界预留了足够的调焦行程空间，不会出现调焦时镜筒尾部碰撞成像传感器的问题。筒体的内壁做了消光纹理设计，建模时还原了内壁的细牙螺纹消光结构，可有效减少镜筒内部的杂散光反射，避免成像时出现眩光、鬼影问题，提升最终画面的对比度；外壁的表面做了哑光氧化处理的结构预留，建模时保留了表面的细微粗糙度特征，可直接用于后续的渲染出图与工艺验证。从结构适配性来看，该镜筒可兼容多组镜片的堆叠安装，每一级台肩的倒角设计都考虑了镜片装配时的导入需求，避免镜片安装时边缘被台肩磕碰出现崩边，同时台肩的宽度经过反复校核，

　　既能给镜片提供足够的支撑面积，也不会遮挡镜片的有效通光口径，保证通光量满足设计要求。在装配逻辑上，该镜筒采用前装式镜片装配方案，所有镜片从筒体前端依次装入，最后用前端压圈锁紧，相比后装式结构可减少一道密封结构，进一步提升镜筒的整体密封性能，同时降低装配难度，提升生产装配效率；筒体尾部的接口结构预留了与光圈调节组件的连接位，可适配手动光圈或者自动光圈组件的安装，拓展不同的使用场景。建模过程中严格按照光学系统的实际尺寸进行还原，所有配合位置的公差带都在模型中做了预留，可直接导出工程图用于机加工或者注塑模具的开发，也可用于整个镜头组件的装配干涉检查，验证调焦过程中各零件的运动轨迹是否存在干涉，提前发现结构设计中的潜在问题。
