这款圆柱螺旋压缩弹簧的设计,首先要匹配常规工业场景里的中载缓冲、复位需求,在冲压模具卸料结构、自动化线体顶升机构、小型工程机械减震工位、阀门启闭复位组件里都能适配。做结构设计的时候,首先要考虑的是安装边界的约束,195mm的自由长度是完全无载荷状态下的端面间距,安装的时候要预留10%到15%的预压量,避免工作过程中出现冲击失稳,两端的闭合磨平圈设计,是为了让弹簧承压的时候端面和安装座完全贴合,不会出现偏载侧弯的情况,很多新手做弹簧设计的时候容易忽略磨平圈的作用,实际装配里如果端面不平整,弹簧受力偏移后很容易出现永久变形,寿命直接缩减三分之一以上。8mm的钢丝直径对应的是中等级别的载荷区间,
常规65Mn或者60Si2Mn材料淬火回火后,硬度控制在HRC42到HRC48之间,既能保证足够的弹性极限,又不会因为硬度过高出现脆断,46mm的线圈外径是包含钢丝直径的外轮廓尺寸,选型的时候安装孔的直径要比这个尺寸大2mm到3mm,给弹簧工作时的径向膨胀留出余量,避免弹簧外圈和安装孔壁摩擦,造成钢丝磨损、卡滞的问题。设计思路上没有做变径或者变节距的特殊结构,就是等节距圆柱螺旋结构,这种结构的刚度线性度最好,载荷和变形量的对应关系稳定,计算的时候不用考虑非线性刚度的修正,对于常规的恒刚度需求场景,这种结构的加工成本最低,质量稳定性也最好,批量采购的时候交期和成本都有优势。实际使用的时候,要注意工作行程不能超过弹簧全变形量的70%,

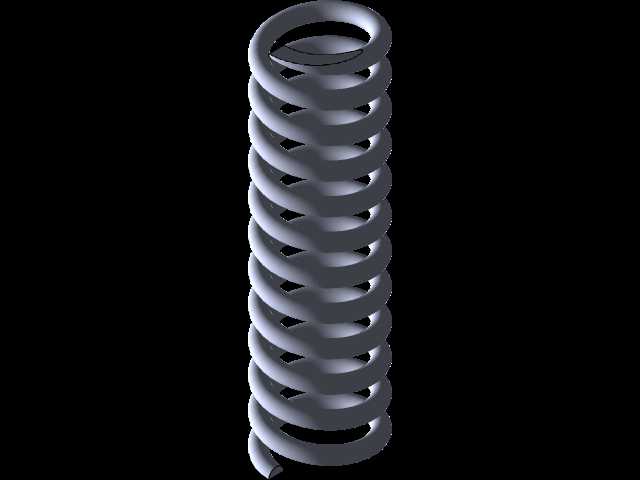

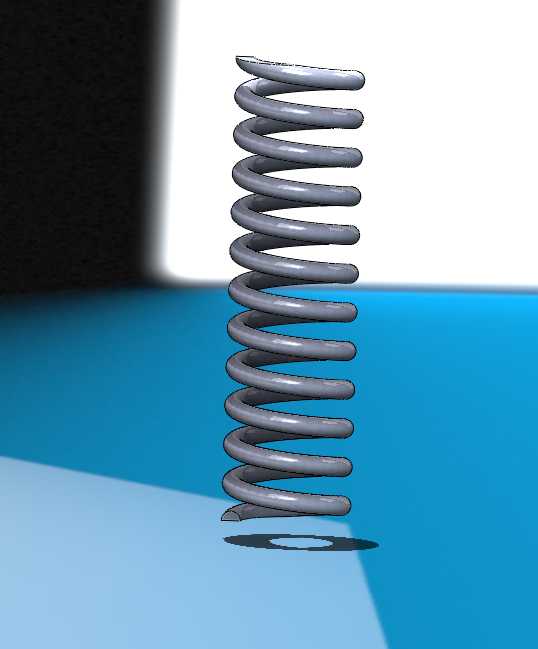

如果长期接近并圈状态工作,弹簧的应力会超过材料的屈服极限,很快就会出现松弛,弹力衰减超过10%之后就会影响整个机构的动作精度,比如在模具卸料结构里,如果弹簧弹力衰减,卸料板的压力不够,很容易出现料带粘模、产品脱模变形的问题;在自动化顶升机构里,弹簧刚度如果和设计值偏差超过10%,顶升的行程精度就会超出允许公差,造成工件定位不准,后续工位的装配或者检测动作失效。做三维建模的时候,螺旋线的生成要严格对应节距参数,两端的闭合圈要逐步减小节距直到端面并紧,磨平端的处理要切出1/4钢丝直径左右的平面,保证端面的平面度符合装配要求,渲染的时候还原金属表面的氧化处理质感,能更直观地展示成品的表面处理状态,方便结构工程师在做装配校验的时候,
直接核对安装空间是否干涉,不用再反复核对二维图纸的尺寸。很多设备选型的时候容易只看载荷参数,忽略弹簧的长径比,这款弹簧的长径比大概在4.2左右,属于稳定性比较好的区间,不用额外加装导杆或者导套就能正常工作,如果长径比超过5的话,就必须配套导向结构,不然受压的时候很容易出现屈曲失稳,直接报废。另外弹簧的两端闭合圈数是1.5圈,这个圈数是行业里的常规设计,既能保证端面的支撑面积足够,又不会浪费过多的有效工作圈数,有效工作圈数决定了弹簧的刚度,同样的钢丝直径和圈径下,有效圈数越多刚度越小,这款弹簧的有效圈数匹配的刚度,刚好适配几十公斤到一百多公斤的工作载荷区间,覆盖大部分通用工业场景的复位、缓冲需求,不用专门定制特殊参数的弹簧,替换维护的时候也很容易采购到同规格的备件,降低设备的后期维护成本。
