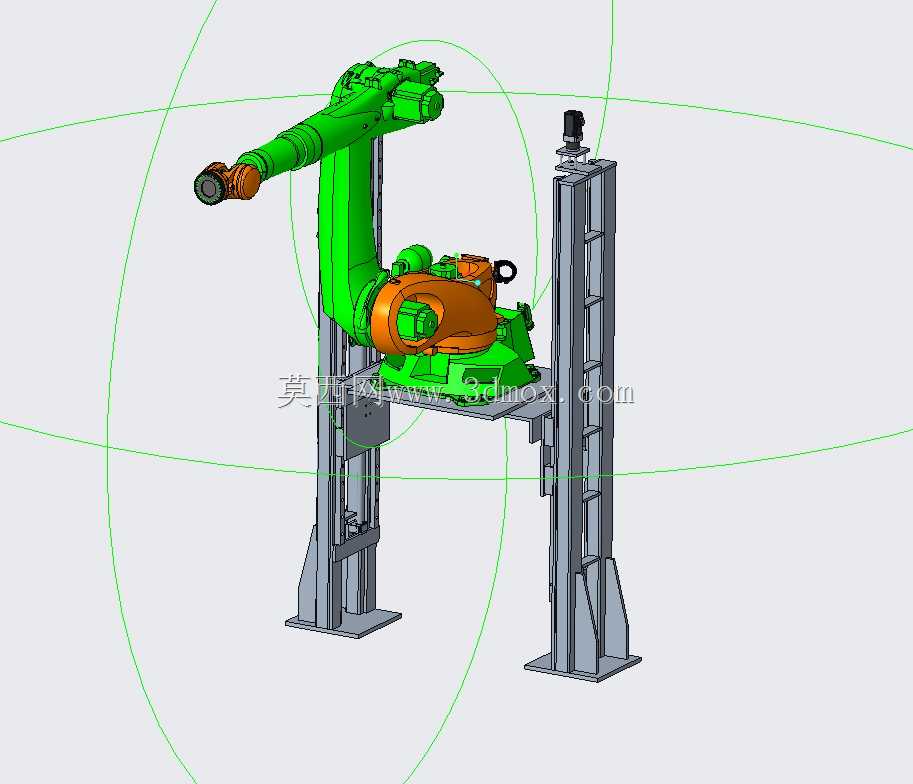

带工业机器人安装位的双立柱电动升降装置

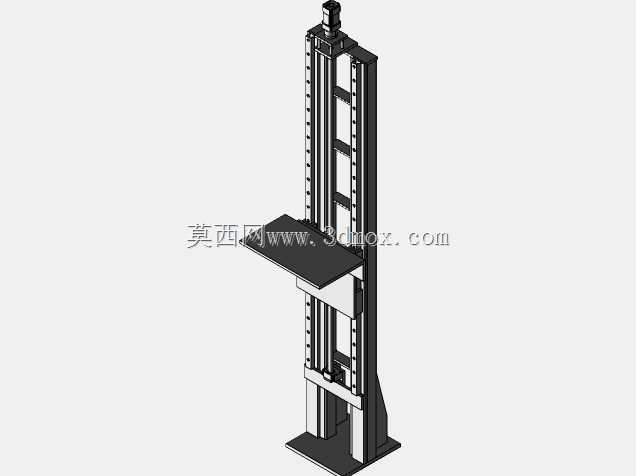

　　这套双立柱结构的电动升降装置，最初的设计原型是面向汽修场景的一吨级汽车举升载体，在实际结构迭代中拓展了安装适配性，可搭载多关节工业机器人完成高位作业的位置调整，适配焊接、上下料、大件喷涂等多类需要调整作业高度的生产场景。从结构布局来看，装置采用两侧对称的箱型立柱作为承载主体，单立柱底部设置带加强筋的安装法兰盘，可通过膨胀螺栓或化学锚栓固定在硬化混凝土地面，安装时需保证两侧立柱的平行度公差控制在1mm/m以内，立柱顶面的高度差不超过0.5mm，避免升降过程中出现卡滞、偏载问题。立柱内部采用滚珠丝杠配合线性导轨的传动组合，丝杠顶端通过联轴器连接驱动电机，电机尾部集成失电制动器，可在任意升降位置实现锁止，防止断电后滑台坠落，

　　整套传动副的额定动载荷按照1.2吨的承载上限做冗余设计，安全系数取2.5，满足重载工况下的长期使用需求。两侧立柱的滑台之间通过高强度连接横梁形成刚性框架，横梁上预留了多组T型槽安装位以及标准螺纹孔组，可直接固定多关节工业机器人的底座，也可根据需求加装工装夹具、工件承载平台，适配不同的作业负载。升降行程可根据实际场地需求做定制调整，常规配置下有效升降行程为1.8米，最低位时横梁顶面距离地面高度为300mm，最高位时横梁顶面距离地面高度为2100mm，可覆盖从地面低位作业到2米左右高位作业的高度需求。在设计过程中，重点考虑了偏载工况下的结构稳定性，当机器人手臂完全伸出到单侧极限位置时，

　　对立柱滑台产生的倾覆力矩会通过线性导轨的多滑块布局分散到立柱本体上，每侧滑台配置四个带预压的滑块，预压等级取中预压，消除传动间隙的同时保证足够的抗倾覆能力。驱动部分采用伺服电机配合行星减速器的组合，升降速度可在0-5m/min范围内无级调整，定位精度控制在±0.2mm以内，满足机器人作业时对位置精度的要求，同时在立柱上下两端都设置了硬限位块和光电限位开关，双重防护避免滑台超程运行。装置的电控系统可接入车间的整体产线控制网络，支持IO信号控制以及总线通讯，可与搭载的工业机器人实现联动，当机器人需要调整作业高度时，可直接发送信号给升降装置的控制系统，自动运行到设定高度后反馈到位信号，机器人再启动作业程序，减少人工调整的环节。

　　在安装边界上，整套装置的横向占地宽度为2.2米，纵向深度为1.2米，安装区域需要预留至少0.8米的周边维护空间，方便后期对丝杠、导轨做润滑维护，以及对电机、限位开关等电气元件做检修更换。不同于普通的单柱升降台，这套双立柱结构的抗扭性能更强，即使搭载的机器人在作业过程中产生较大的动态反作用力，也能保证整体结构的稳定性，不会出现明显的晃动，保证机器人末端的作业精度。在汽车维修场景下使用时，可在横梁上加装支撑臂，托举汽车底盘完成底盘检修、零部件更换等作业，升降过程平稳，锁止可靠，避免传统剪式举升机低位作业空间不足的问题；在工业生产场景下，作为机器人的外部行走升降轴，可拓展机器人的作业范围，替代多台机器人完成不同高度的作业任务，降低产线的设备投入成本。结构设计过程中，所有的承载焊缝都按照二级焊缝标准做探伤检测，立柱本体采用矩形钢管焊接后做去应力退火处理，再进行整体机加工，保证安装基准面的平面度和导轨安装面的直线度，避免焊接应力释放导致的结构变形，影响后期的运行精度。导轨和丝杠的润滑采用集中自动润滑系统，可按照设定的周期自动加注润滑脂，减少人工维护的工作量，同时在滑台和立柱之间设置风琴式防护罩，避免车间内的焊接烟尘、切削粉尘进入传动副内部，延长传动部件的使用寿命。
