印尼科塔万隆区域格栅式通道闸机结构设计

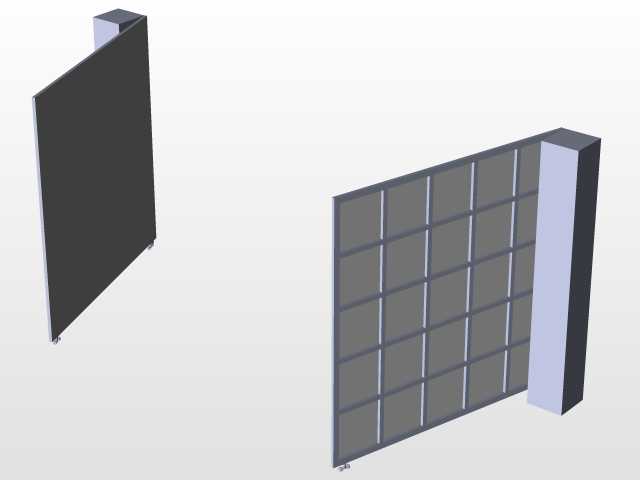

　　本次设计的格栅式通道闸结构，主要面向产业园区、厂区出入口、公共建筑人行通道的通行管控场景，区别于常规的翼闸、摆闸结构，该款闸机采用整面格栅式门体设计，在实现通行权限管控的基础上，兼顾了闸口区域的通透可视性，避免封闭门体带来的空间压抑感，同时格栅结构可降低风阻，适配户外露天安装场景下的抗风需求。从实际使用场景出发，该闸机可单台使用管控单向通行，也可多台并排组合形成多通道闸机组，搭配门禁读卡设备、人脸识别终端即可完成通行权限核验，门体开启时可完全收回至侧边立柱内部，预留足够的通行净宽，满足行人携带常规随身物品、小型手推车的通行需求，关闭时格栅门体完全覆盖通道截面，可有效阻止非授权人员尾随闯入。设计过程中首先确定了安装边界条件，

　　单组闸机的侧边立柱采用矩形截面结构，作为门体收纳、驱动组件安装的承载基体，立柱底部设置安装法兰板，可通过膨胀螺栓直接固定在硬化混凝土地面上，安装时需保证两侧立柱的同轴度偏差不超过2mm，避免门体伸缩过程中出现卡滞。门体部分采用矩形管材焊接成整体框架，框架内部等距分隔成规整的方格格栅，每块格栅区域镶嵌半透明的挡片，既保证视线可穿透，又能避免人员从格栅间隙钻越，门体侧边设置导向滑块，与立柱内部的导向导轨配合，保证门体伸缩过程中运行平稳，无明显晃动。门体的驱动组件内置在侧边立柱的空腔内，采用直流减速电机配合同步带传动的结构，传动平稳噪音低，同时设置位置检测传感器，可精准识别门体的完全开启、完全关闭位置，到位后自动切断电机动力，

　　配合机械锁止结构实现门体位置锁定，避免外力强行推门造成结构损坏。考虑到户外使用的防护需求，立柱与门体的所有金属构件表面均做了静电喷塑处理，可耐受日常的雨水、粉尘侵蚀，构件拼接处设置密封胶条，避免雨水渗入立柱内部损坏电气元件。门体的运行行程经过精准核算，完全收回至立柱内部时，通道净宽可满足常规人行通道的尺寸要求，完全伸出时门体端部与对侧立柱的贴合间隙控制在5mm以内，既避免间隙过大留下安全隐患，也防止门体与对侧立柱发生硬碰撞。结构设计阶段充分考虑了装配与后期维护的便利性，立柱的侧盖板采用可拆卸式结构，拧下固定螺丝即可拆下盖板，直接对内部的驱动组件、电气元件进行检修更换，无需整体拆解闸机结构；门体的格栅挡片采用卡槽式安装，

　　无需打胶或额外固定件，后期出现挡片破损时可直接单独更换，降低维护成本。从结构强度角度出发，门体框架的管材壁厚经过受力核算，可承受常规的人员倚靠、轻微撞击而不产生明显变形，立柱底部的法兰板设置了加强筋结构，可承受门体伸缩过程中的往复冲击力，保证长期使用后安装位置不出现偏移。导向滑块采用耐磨自润滑材质，长期往复运行无需额外加注润滑脂，减少后期维护工作量，同时降低运行过程中的摩擦噪音。该结构的闸机相比传统的杆式闸机，遮挡面积更大，防尾随效果更好，相比全高转闸，通行速度更快，结构更简洁，适配的场景更广泛，不管是室内的写字楼、场馆出入口，还是户外的园区、厂区大门，都可以通过调整表面处理工艺、格栅挡片材质来适配对应的安装环境。建模过程中对所有运动部件做了干涉检查，模拟门体全行程伸缩过程，确认所有构件之间无运动干涉，装配公差符合常规五金加工的精度要求，无需特殊定制加工设备即可完成构件生产，整体制造成本可控，适合批量生产应用。
