户外线缆转接用带接头防水配电装置

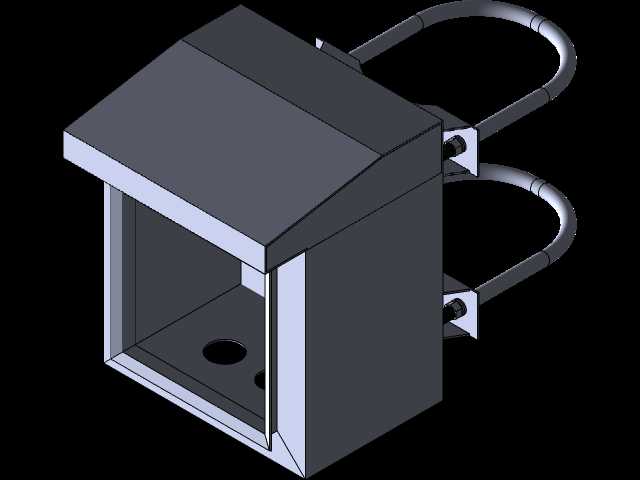

　　在户外通讯基站、园区弱电布线、安防监控系统的架空走线场景里，这类带接头的室外配电装置是线路转接、分线防护的核心部件，很多现场施工的电气工程师都接触过类似结构，它的核心作用是给裸露的线缆接头提供一个隔绝雨水、粉尘、外力磕碰的封闭容纳空间，避免户外复杂环境下线路接头氧化、短路甚至脱落的问题。从结构设计来看，这个装置的壳体采用了斜顶式的上盖结构，倾斜角度刚好适配户外降雨的排水需求，雨水落在上盖表面会顺着斜面自然滑落，不会在壳体顶部积留渗透，相比平顶结构的户外箱体，这种斜顶设计能减少90%以上的顶部积水渗漏风险，尤其适合南方多雨区域的户外安装场景。壳体主体采用框式围边结构，正面预留了开放的操作窗口，窗口边缘做了内翻边的压合结构，

　　后期装配时可以搭配透明防护面板或者密封盖板，既可以在日常运维时直接观察内部接线端子的状态，也能在需要操作时快速打开盖板，不用整体拆卸壳体，大幅降低户外运维的工作量。壳体底部预留了两个圆形的穿线孔位，孔位边缘做了加厚的凸台结构，装配时可以搭配橡胶防水格兰头，线缆穿入后拧紧格兰头就能实现孔位处的IP65级密封，避免雨水顺着线缆缝隙流入壳体内部。背部的双U型抱箍结构是这个装置的安装核心，两个平行的U型金属抱箍通过螺栓固定在壳体背部的安装支耳上，支耳上预留了长圆形的调节孔位，安装时可以根据现场固定杆的直径调整抱箍的锁紧位置，适配直径在40mm到80mm之间的水泥杆、金属立杆或者横担，不需要额外定制安装支架，现场施工时只需要扳手就能完成固定，

　　单人即可完成安装作业，大幅提升高空作业的效率。从安装边界来看，这个配电装置的整体宽度控制在200mm以内，深度不超过180mm，安装后突出立杆的距离小于220mm，不会因为体积过大影响走线通道，也不会在大风天气下形成过大的风阻，抱箍的锁紧力经过结构校核，在12级大风的载荷下不会出现滑移、脱落的问题，满足沿海多风区域的户外使用要求。内部的容纳空间可以容纳3组以内的接线端子或者小型分线模块，空间利用率经过优化，既不会因为空间过小导致接线拥挤、散热不畅，也不会因为体积过大造成材料浪费。壳体的边角都做了圆角过渡处理，没有尖锐的毛刺结构，避免施工人员安装时被划伤，所有的金属安装配件都做了热镀锌处理，长期在户外暴晒、雨淋的环境下不会出现锈蚀，

　　使用寿命可以达到10年以上。在实际选型应用中，这类装置主要用在通讯线路的户外分线节点、监控摄像头的电源转接点位、园区公共广播的线路接头位置，相比传统的方形接线盒，它的斜顶防水结构更适配露天无遮挡的安装场景，抱箍式安装不需要在立杆上打孔焊接，不会破坏立杆的结构强度，也不会破坏立杆表面的防腐层，后期如果需要调整安装位置，只需要松开抱箍就能移动，不会在立杆上留下永久的安装痕迹。设计时还考虑了户外的温差变化，壳体材料选用耐候性的工程塑料或者冷轧钢板喷塑材质，在-30℃到60℃的环境温度范围内不会出现脆裂、变形的问题，密封结构的橡胶件也选用耐老化的三元乙丙材质，长期紫外线照射下不会出现开裂、硬化的问题，保证长期使用的密封可靠性。很多新手结构工程师在设计这类户外配电装置时，容易忽略上盖的排水角度和穿线孔的密封结构，要么平顶积水渗漏，要么穿线孔没有凸台导致密封不严，这个结构的设计刚好规避了这些常见问题，每个细节都对应了户外施工和长期使用的实际痛点，不管是用来做结构设计参考，还是直接选型套用，都能减少很多现场调试的问题。
