户外带接头防水配电接线箱体结构

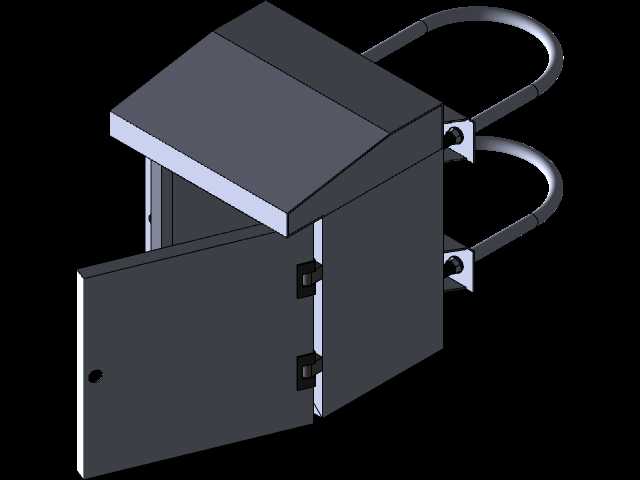

　　户外配电接线箱体的设计核心围绕露天工况的长期可靠运行展开，这类带接头结构的配电盘，主要应用在园区户外照明支路、临时施工供电节点、户外监控设备供电端、小型分布式光伏并网接线端这类场景，需要同时兼顾接线操作便利性、户外环境防护能力、后期运维检修的操作空间，还要适配现场的安装固定条件。从结构设计逻辑来看，箱体顶部采用斜向坡面结构，并非简单的造型设计，核心作用是快速排走顶部的雨水、积雪，避免平顶结构长期积水导致的密封胶条老化渗漏，坡面的倾斜角度参考国内多数地区的年降水量与积雪厚度设计，保证降水不会在顶部留存，同时坡面边缘做了外翻的导水边，让水流顺着导边直接滴落，不会顺着箱体侧壁流到门缝位置。箱体的门体采用侧开铰链结构，

　　铰链设置在箱体侧边的安装支架侧，门体开启角度可以达到120度以上，足够运维人员在箱内完成接线、端子排检修、空开更换等操作，门体和箱体的贴合面预留了密封胶条的安装槽，胶条采用耐候硅橡胶材质，能够在-30℃到60℃的环境温度下保持弹性，避免长期日晒雨淋后出现硬化开裂，保证箱体的防护等级达到户外使用要求。箱体背部的U型安装支架，是专门适配户外杆装场景设计的，两个平行的U型抱箍位可以直接穿入不锈钢抱箍，将箱体固定在水泥杆、金属灯杆上，不需要额外焊接安装支架，支架和箱体本体之间采用螺栓连接，安装时可以先将支架固定在杆体上，再将箱体挂装到支架上锁紧螺栓，降低高空作业的操作难度，支架的伸出长度预留了足够的间隙，保证箱体背部和杆体之间有通风空隙，

　　避免背部长期贴靠杆体积聚潮气导致锈蚀。箱体内部的安装空间预留了端子排、小型断路器、接线接头的安装位，进线和出线的接头位置都设置在箱体下部，避免雨水顺着线缆流进箱内，接头处采用防水格兰头固定线缆，同时做好线缆的应力释放，避免户外线缆受风力摆动拉扯导致接线端子松动。从安装边界来看，这类小型户外配电盘的整体尺寸适配单杆安装的空间要求，不会因为体积过大超出杆体的承重范围，也不会因为体积过小导致内部接线空间局促，箱门的锁止结构采用通用的户外箱锁，运维人员用通用钥匙就可以开启，不需要配备特殊钥匙，降低后期运维的配件成本。在材质选择的设计考量上，箱体主体采用冷轧钢板折弯成型后做户外喷塑处理，表面的喷塑层具备抗紫外线能力，长期日晒不会出现褪色、

　　粉化，内部的安装板采用镀锌钢板，避免箱内凝露导致安装板锈蚀，所有的外露紧固件都采用304不锈钢材质，避免长期户外使用出现锈死无法拆卸的问题。设计过程中还考虑了凝露问题，箱体下部预留了微小的透气排水孔，平衡箱内外的温度差，避免昼夜温差导致箱内凝露积聚，同时透气孔做了防虫网设计，防止蚊虫、细小杂物进入箱内影响电气元件运行。这类带接头的户外配电盘，和普通室内配电箱的核心差异就是全场景的户外适配设计，从顶部排水、门缝密封、安装结构、线缆进线防水，到材质的耐候性处理，每一处结构都对应户外工况的实际痛点，比如很多早期的户外平顶配电箱，使用两三年后顶部就会因为积水锈蚀穿孔，雨水进入箱内导致短路跳闸，而斜顶结构从根源上解决了顶部积水的问题；还有部分箱体直接贴杆安装，背部长期接触潮湿的杆体，两三年就会从背部开始锈蚀，带间隙的安装支架让背部可以通风干燥，大幅延长箱体的使用寿命。在三维建模过程中，所有的折弯圆角、焊接让位、螺栓安装孔位都按照实际钣金加工的工艺要求设计，没有出现无法加工的直角折弯、孔位干涉问题，铰链的安装位置、锁具的开孔位置都匹配市面上通用的标准配件，生产时不需要单独开模定制配件，直接采购标准五金件就可以完成装配，有效控制生产制造成本。
