壁挂式电气控制防护壳体结构设计

项目分类:配电柜 发布时间:2022-07-30 ID:690963
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计
  • 壁挂式电气控制防护壳体结构设计

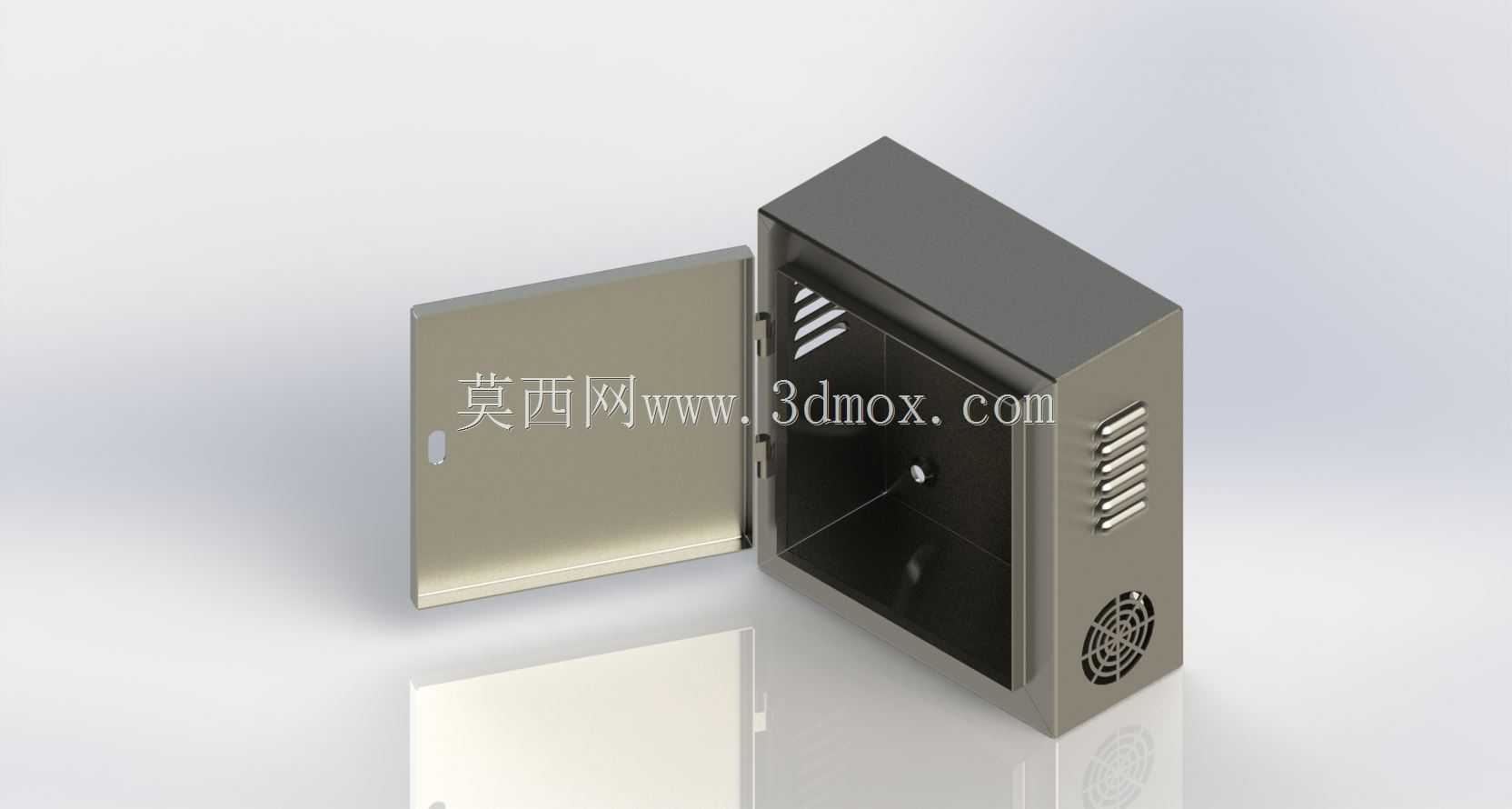

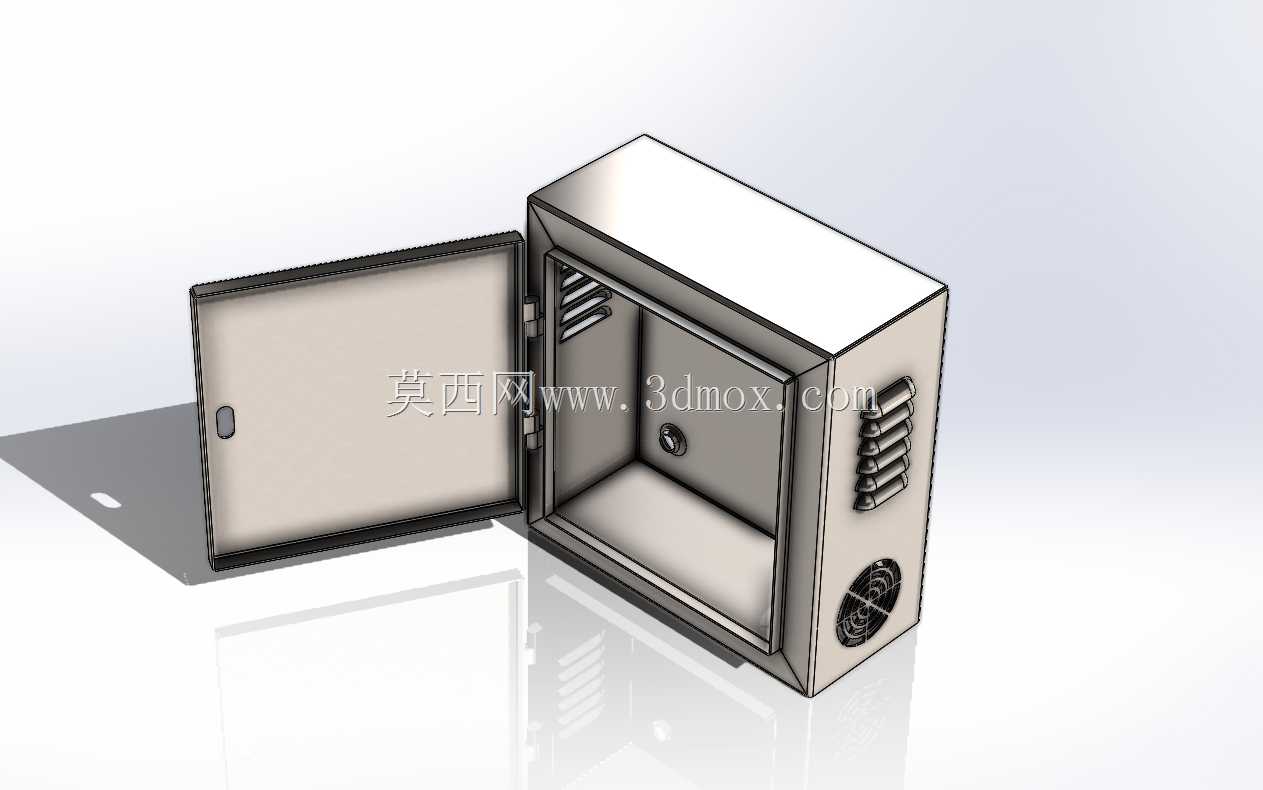

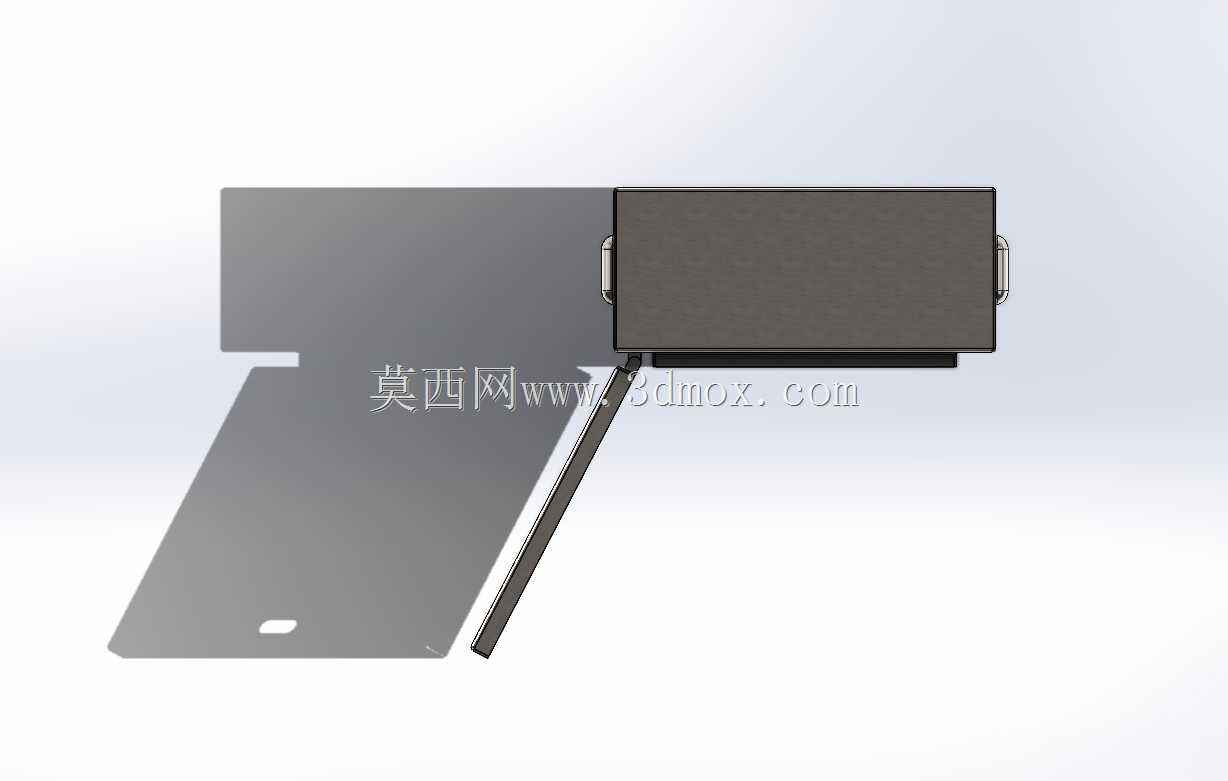

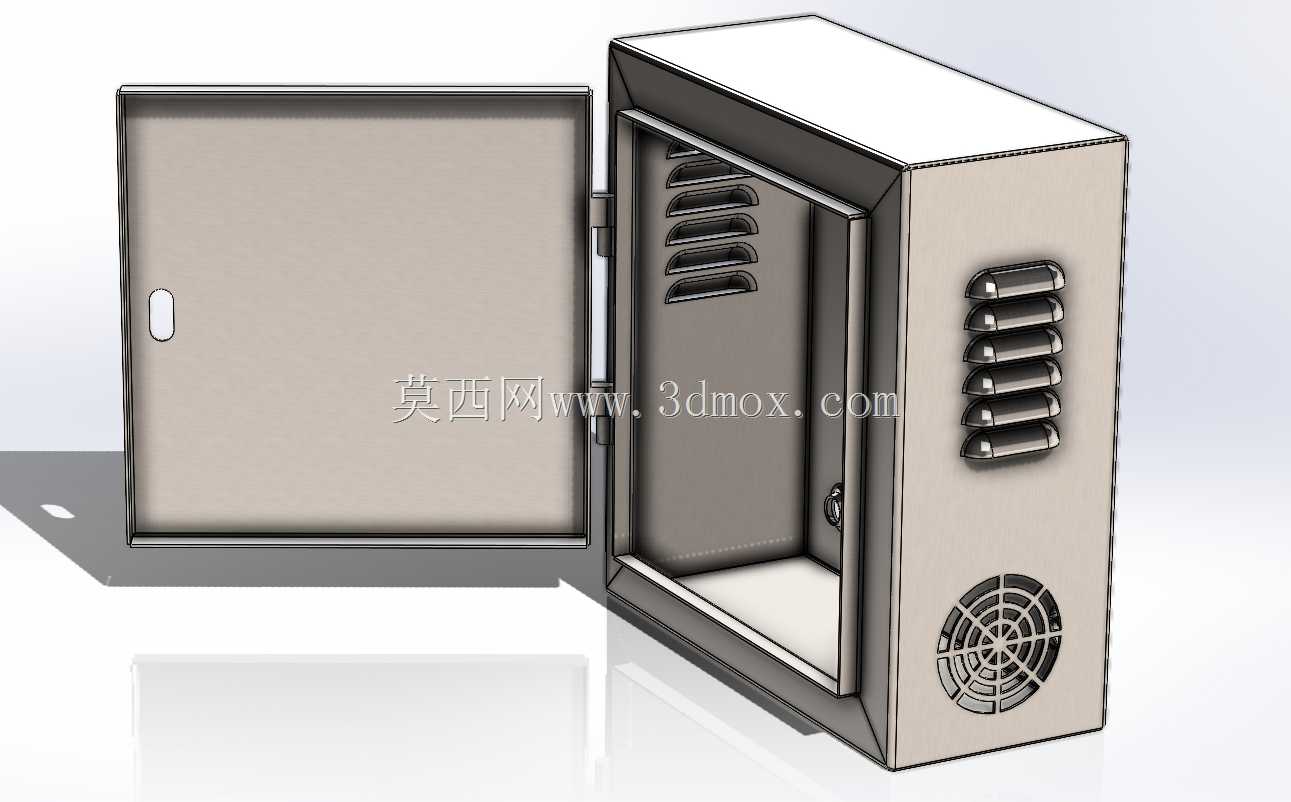

  这款壁挂式电气防护壳体,主要面向工业现场低压电气元件的集成安装场景,常见于车间设备旁的就地控制回路、小型自动化产线的分线节点、楼宇配套的动力配电末端,用来容纳断路器、继电器、接线端子排这类常规低压电气件,同时隔绝现场粉尘、飞溅切削液、意外触碰带来的安全隐患。从结构设计逻辑来看,壳体采用单开门侧开结构,门体与箱体通过侧边暗藏式合页连接,开合角度可达到120度以上,完全避开内部元件安装区域,方便后期接线调试与元件更换,门体内侧预留了密封胶条的安装槽位,闭合后可实现IP54级别的基础防护,适配多数普通工业车间的使用环境。箱体侧面设计了多组冲压成型的横向散热百叶,百叶开口向下倾斜,既保证内部电气元件工作时的热量自然对流排出,

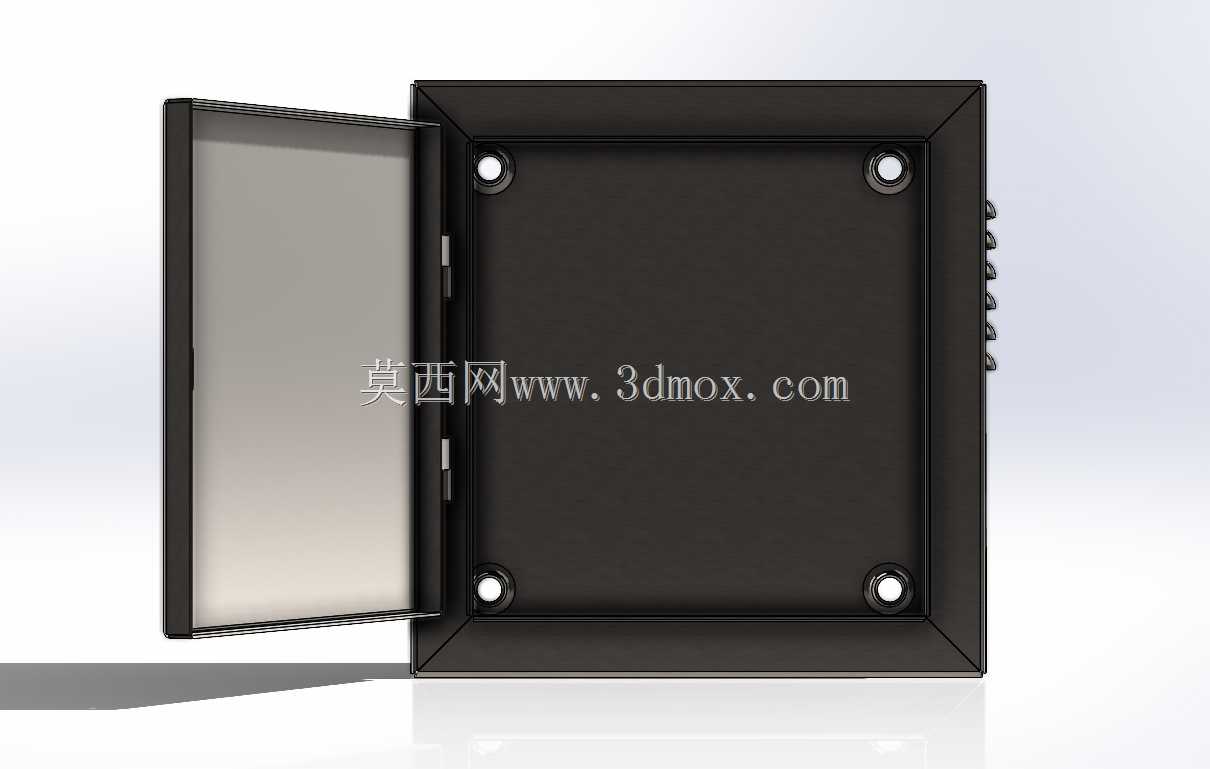

  又能避免外部水滴、粉尘直接从散热孔落入壳体内部,壳体右下角预留了标准轴流风机的安装位,可根据内部元件的总发热功率选择加装风机实现强制风冷,适配不同负载等级的配电需求。安装边界方面,壳体背部设计了四个壁挂式安装挂孔,挂孔采用上窄下宽的葫芦孔形式,安装时可先将膨胀螺栓固定在墙面,再将壳体挂装后微调位置,无需在箱内操作固定件,大幅降低现场安装的施工难度,挂孔的孔位间距按照常规电气箱体的安装规范设定,适配多数工业现场的壁挂安装预留点位。壳体内部预留了统一的安装底板固定螺柱,安装底板采用镀锌钢板材质,可根据实际元件布局灵活打孔安装,底板与箱体后壁预留了15mm的走线间隙,方便柜内二次线的整理与绑扎,避免导线直接贴靠箱体壁造成磨损。

  门体边缘做了双层折边处理,既提升了门体的整体结构强度,避免薄钣金长期开合出现变形,又能在闭合时与箱体边框形成迷宫式密封结构,进一步提升防护性能。壳体的进线孔预设在箱体底部,采用敲落孔设计,可根据进出线电缆的规格与数量敲除对应尺寸的孔位,配套电缆格兰头即可实现进线处的密封固定,避免线缆拖拽时磨损绝缘层。从实际使用的角度出发,这款壳体的结构设计充分考虑了现场施工与后期维护的便利性,没有多余的冗余结构,所有折边、开孔、安装位的设计都围绕低压电气安装的常规需求展开,既可以直接用于小型配电回路的现成壳体选型,也可以作为非标电气箱体设计的参考模板,建模过程中还原了钣金件的折弯系数、合页安装间隙、密封件预留槽位等细节,结构设计从业者可直接在此基础上调整尺寸适配具体项目需求,也可参考其散热结构、壁挂安装结构的设计逻辑,优化其他同类电气防护壳体的设计方案。
