带安装底座的可调节支撑立柱结构

　　这款可调节支撑结构在工业装配、工装夹具搭建、小型设备定位场景中有着非常广泛的应用，日常产线工位上的工件承托、检测工位的高度适配、轻型工装的角度微调都能见到这类结构的身影，它不需要复杂的配套动力源，纯机械结构的可靠性让它在无气源、无电源的手动操作场景下也能稳定发挥作用。从实际使用的角度出发，这类支撑件最核心的作用是在固定安装基准的前提下，给上方被支撑物件提供可微调的高度支撑，同时通过侧部的锁紧结构锁定调整后的位置，避免受力后出现滑移回落，相比固定式的支撑柱，它能兼容更多不同高度差的安装需求，减少现场配做支撑垫块的工作量，提升装配调试的效率。

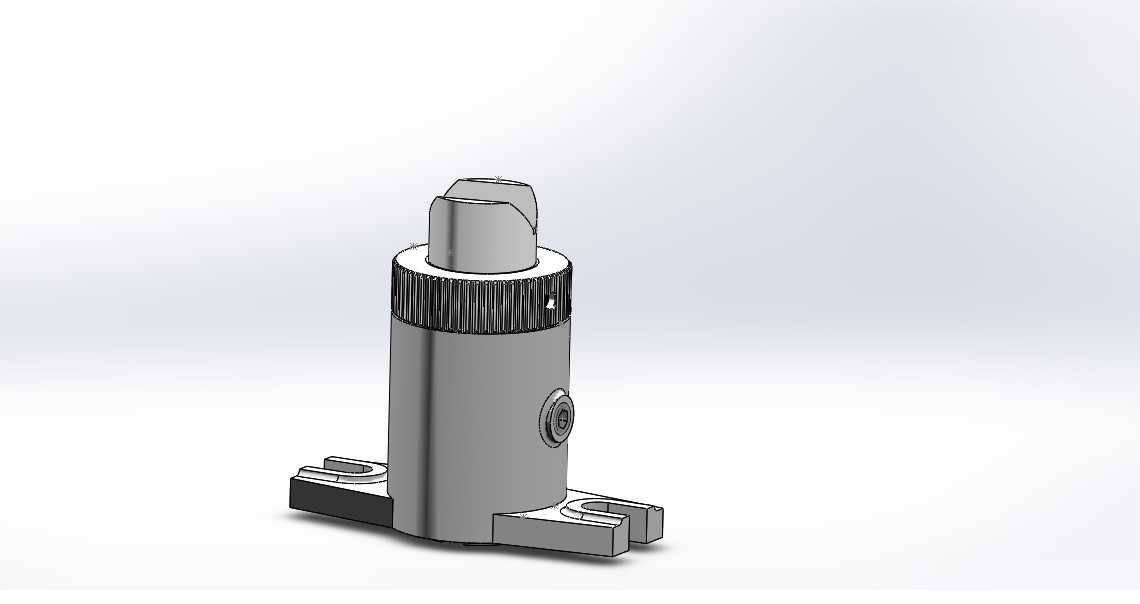

　　结构设计上，底部采用带两个安装耳的法兰式底座，每个安装耳上都预留了通孔，可直接通过螺栓固定在安装平台或者型材框架上，底座和主体柱身采用一体化的结构设计，避免分体连接带来的装配间隙，保证支撑的整体刚性。柱身侧面设置了内六角锁紧螺钉，当顶部的支撑头调整到合适高度后，拧紧这个侧部螺钉就能顶住内部的升降杆，靠摩擦力完成位置锁定，这种锁紧方式结构简单，加工难度低，日常维护只需要定期检查螺钉的锁紧力即可，不需要复杂的保养流程。顶部的支撑头做了扁位开槽设计，既可以直接承托平面工件，也能适配带卡槽的连接件，避免支撑过程中工件出现横向滑移，支撑头和内部升降杆采用同轴设计，升降过程中不会出现偏摆，保证支撑的垂直度。

　　从安装边界来看，底座的两个安装耳呈对称分布，安装孔的中心距适配常规的工业铝型材槽距，不需要额外做转接板就能直接固定在欧标40系列或者50系列的型材框架上，柱身的外径控制在紧凑的尺寸范围内，多组并排使用的时候不会出现空间干涉，适合在密集排布的支撑工位上使用。升降行程的设计覆盖了日常工装调试最常用的调节范围，既不会因为行程过长导致柱身刚性下降，也不会因为行程过短无法满足高度差适配的需求，顶部支撑头的端面做了倒角处理，安装被支撑件的时候不会刮伤工件表面，适合用在对外观面有要求的产品装配工位。

　　设计思路上，这款结构优先考虑的是加工工艺性和使用可靠性，所有的零部件都采用常规的车削、铣削工艺就能完成加工，没有特殊的异形结构，不需要定制特殊刀具，普通的机加工车间就能完成生产，成本控制优势明显。结构上没有采用复杂的齿轮齿条或者蜗轮蜗杆调节结构，而是采用了直杆升降加侧锁的方案，虽然调节精度不如精密传动结构，但对于大部分不需要微米级调节的工装支撑场景来说完全够用，而且故障率极低，哪怕在有少量切削液、粉尘的车间环境下使用，也不会因为杂物进入传动间隙导致卡滞，环境适应性更强。实际选型的时候，需要注意支撑的额定承重，这类侧锁式的支撑结构靠摩擦力锁定，承重范围适合轻型工件的承托，不适合重载场景使用，安装的时候要保证底座和安装面完全贴合，避免螺栓锁紧后底座出现变形，影响柱身的垂直度，锁紧螺钉的拧紧力矩要控制在合理范围，力矩过大容易顶伤内部升降杆的表面，后续调节的时候会出现卡滞，力矩过小则会导致锁紧力不足，受力后出现下滑。在多组支撑配合使用的时候，要保证所有支撑点的调节高度一致，避免被支撑工件出现倾斜受力，长期使用如果出现锁紧力下降的情况，可以在锁紧螺钉的端部增加一片铜质垫片，既能增加摩擦力，也能避免螺钉直接接触升降杆造成表面损伤，延长结构的使用寿命。
