多工位胶带传输吸附处理机构设计

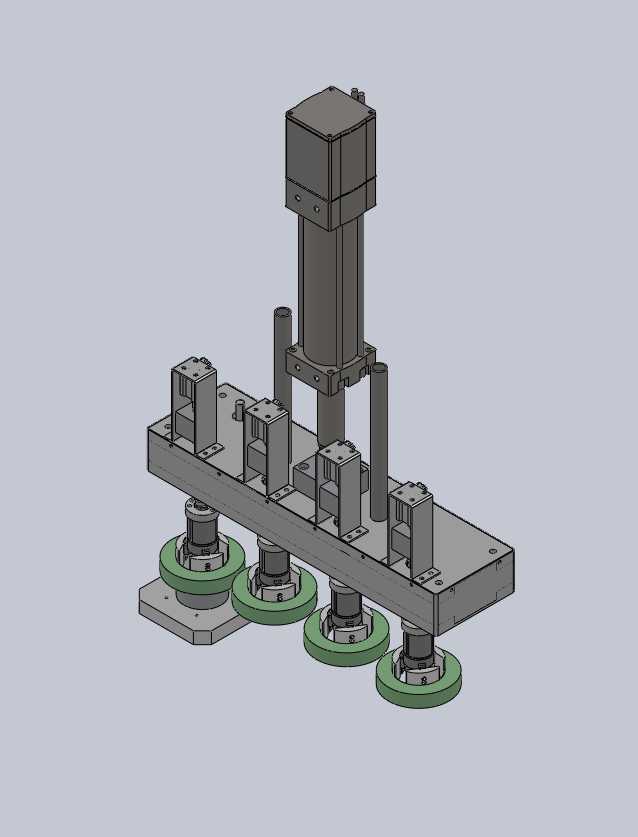

　　这套机构主要面向电子通讯产品生产制程中的胶带类物料自动处理环节，常见于手机、智能穿戴设备的组装工位，用来完成胶带的精准取放、位置转移以及贴合前的预对位作业，替代传统人工取料的低效模式，适配高速产线的节拍要求。从结构布局来看，整套组件采用立式驱动搭配水平安装板的排布方式，上部的驱动单元通过立柱支撑固定在安装基板上方，输出端垂直向下连接四组等距排布的吸附执行端，吸附端底部配置带缓冲结构的环形吸盘座，绿色的缓冲垫既可以在接触胶带时提供合适的压缩量避免压伤胶面，也能补偿安装面的平面度误差，保证每个工位的吸附力均匀稳定。设计过程中优先考虑了多工位同步作业的精度要求，安装基板上的四个吸附工位采用统一的定位基准，所有安装孔位的位置度公差控制在0.

　　02mm以内，避免多工位取料时出现位置偏差导致后续贴合错位；驱动单元的选型匹配了四组吸盘同时带载的负载要求，升降行程覆盖胶带取料位到放料位的高度差，行程两端设置硬限位结构防止超程损坏部件。安装边界方面，整套组件的水平投影尺寸适配常见的标准机台安装位，基板上预留的沉头安装孔可以直接固定在设备的移动滑台或者固定机架上，不需要额外加工转接板，上部驱动单元的接线端预留了足够的走线空间，不会和周边的机架结构产生运动干涉。实际应用场景中，这套机构可以直接集成在自动贴胶设备、胶带模切后处理设备上，当模切完成的胶带到达取料位时，驱动单元带动四组吸盘同步下降，吸盘接触胶面后接通负压完成取料，上升后随横移机构移动到放料位，

　　断开负压将胶带放置到指定治具上，单次动作即可完成四片胶带的转移，相比单工位机构作业效率提升三倍以上。结构设计上做了多处适配生产现场的优化，吸盘座和驱动输出轴之间采用快拆式连接结构，更换不同尺寸的吸盘时不需要拆卸整个驱动单元，只需要松开锁紧螺钉即可完成更换，适配不同宽度规格的胶带处理需求；立柱支撑采用空心结构，既可以减轻整体重量，也能将负压气管内置在立柱空腔内，避免气管外露在运动过程中被剐蹭破损，提升设备运行的稳定性。整套机构的运动部件全部做了轻量化处理，安装基板采用高强度铝合金材质加工，在保证结构刚性的前提下降低整体负载，减少驱动单元的出力损耗，运动接触面的公差配合按照精密传动要求设计，长期往复运行也不会出现卡顿或者位置偏移的问题，

　　适合通讯电子制造车间24小时连续运行的生产工况。在对位精度设计上，每个吸盘座都配置了微小角度的自适应调节结构，当胶带表面存在轻微翘曲时，吸盘可以自适应贴合胶面，不会因为局部漏气导致吸附失效，缓冲垫的压缩行程经过反复验证，既可以保证接触时的压力足够触发负压检测，也不会因为压力过大导致胶带变形溢胶，影响后续的贴合效果。
