立式气动冲压执行机构三维设计

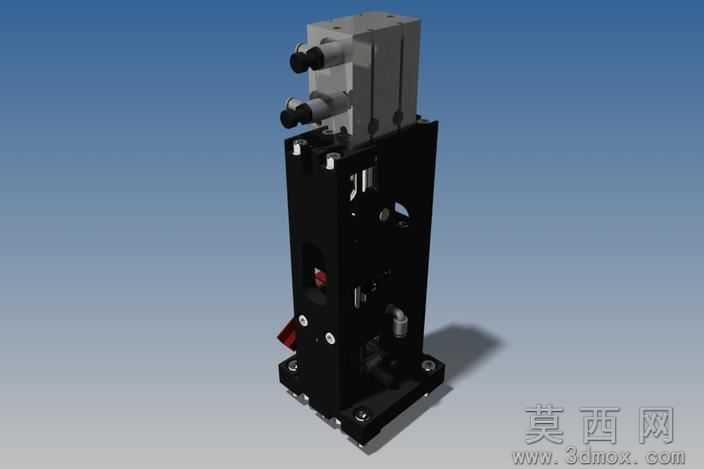

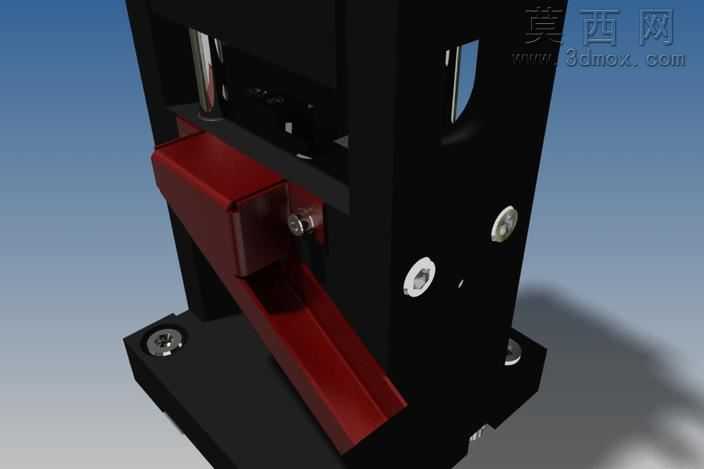

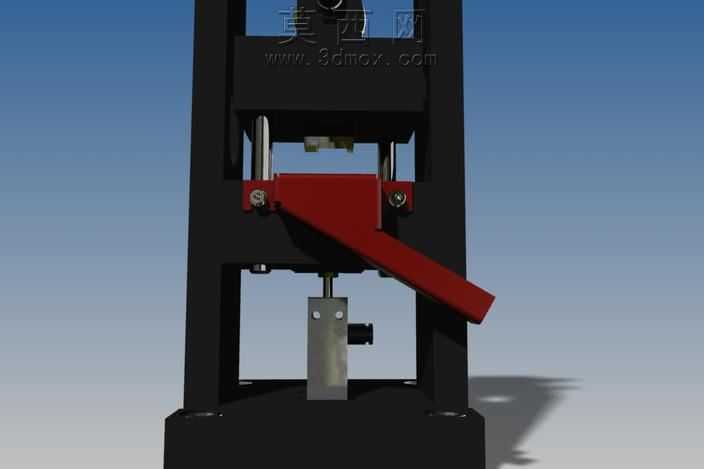

本作品为立式气动冲压执行机构的三维建模成果，建模阶段首先完成整体结构的比例规划，以立式框架式机架作为承载主体，先绘制底座的基准特征，通过拉伸、切除命令完成底座安装孔位、支撑柱定位槽的细节构建，保证底座的平面度与安装基准的精度。两侧垂直导向柱采用同轴度约束装配，与上下横梁形成稳定的龙门式承载框架，建模过程中对导向柱的圆柱面添加配合约束，确保冲头运行过程中不会出现偏载卡滞的问题。红色的手动操作拨杆采用钣金与实体混合建模方式，先绘制拨杆的轮廓草图，通过拉伸生成主体后添加圆角过渡特征，还原实际工件的倒角工艺细节，拨杆与机架的铰接位置添加旋转副约束，模拟实际操作时的摆动行程。中部的气动冲头组件采用分层建模思路，依次构建活塞杆、冲头连接块、工作压头的独立零件，装配时添加同轴心与行程限位配合，还原气动驱动下冲头的上下往复运动轨迹。渲染阶段采用哑光黑材质赋予机架主体，模拟工业设备常用的喷塑表面质感，红色拨杆采用高饱和度的半哑光烤漆材质，形成清晰的视觉区分，金属导向柱、活塞杆部分赋予抛光金属材质，添加细微的粗糙度参数模拟金属加工后的表面纹理，底部的气动阀块采用银灰色金属材质，搭配黑色的调节旋钮细节，还原气动元件的真实外观。场景搭建时采用渐变蓝灰色背景，添加定向光源模拟车间自然光效果，对冲头底部添加柔和的阴影效果，提升整体模型的立体感与真实感。设计过程中重点考量了机构的操作便捷性与结构稳定性，手动拨杆的操作角度经过反复调整，符合人体工学操作范围，机架的横梁厚度、支撑柱直径均参考常规小型气动冲床的参数进行比例设计，既保证整体结构的刚性，也避免不必要的材料冗余，各活动部件的间隙预留符合实际装配公差要求，可直接用于后续的工程图导出、运动仿真演示或教学演示场景。
