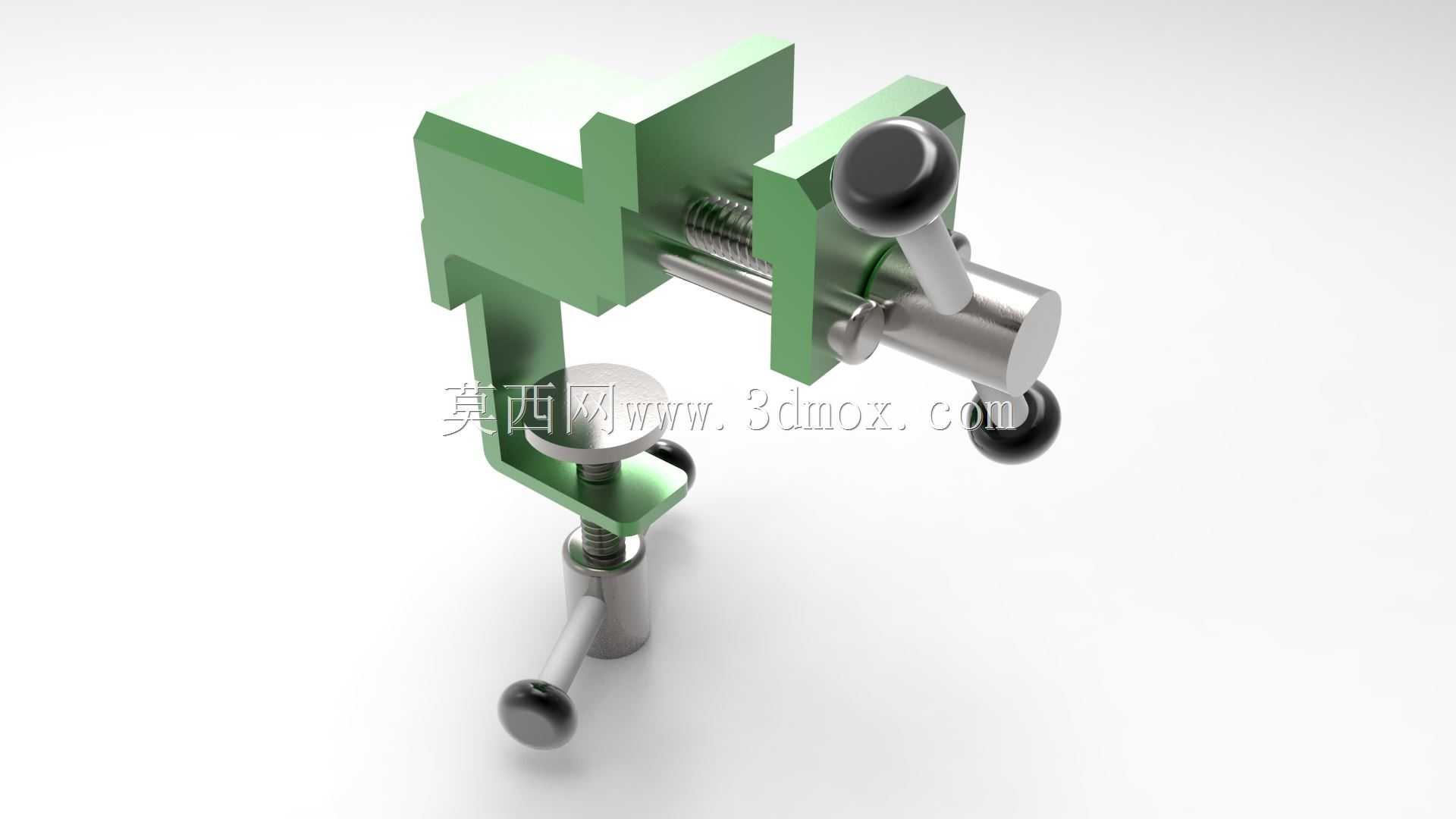

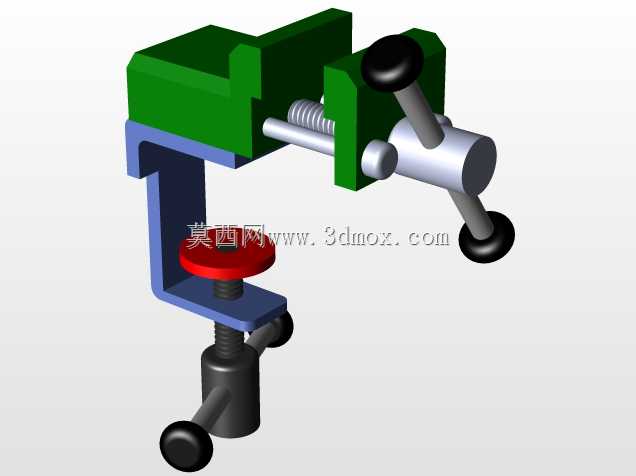

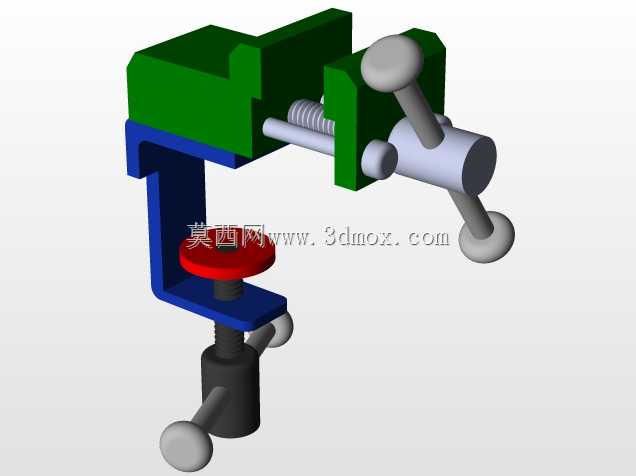

桌装式螺旋进给快速夹紧工装结构

　　这类桌装式夹紧结构是小型加工、装配工位上极为常见的夹持工装，核心作用是在钳口区间内压紧待加工工件，让工件在钻削、锉修、小零件装配、样件打磨等工序中保持完全固定，不会因切削力、装配外力出现位移偏移，保障加工精度与操作安全。不同于落地式重型台虎钳，这款夹紧结构采用C型夹座作为安装基体，可直接卡装在厚度适配的工作台边缘、工装架横板上，无需在台面上打孔攻丝做永久固定，工位调整时只需松开下方的顶紧螺杆即可快速移位，适配临时工位、流动检修台、教学实训台这类需要频繁变动工装位置的场景。

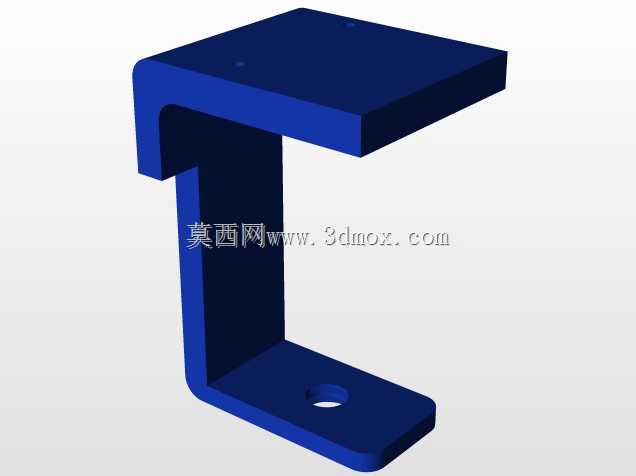

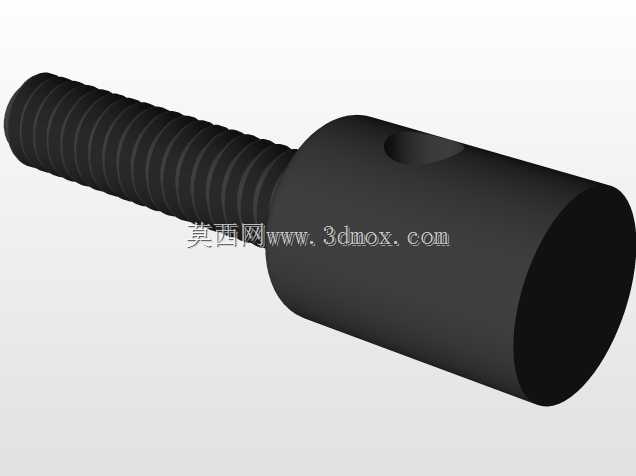

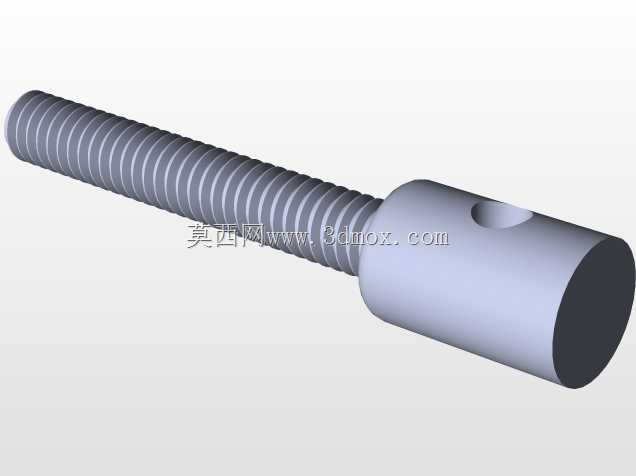

　　从功能结构来看，整套夹紧机构分为安装固定、进给夹持两个核心模块。下方的C型夹座搭配带摇柄的顶紧螺杆，螺杆端部做了圆弧钝化处理，旋转摇柄时螺杆向上进给，顶紧工作台底面，配合C型座的上沿贴合台面，即可将整个工装牢牢锁止在安装位，不会因夹持工件时的反作用力出现工装整体翘动、滑移。上方的夹持模块采用梯形螺纹传动的进给结构，梯形螺纹的自锁特性可以保证夹持力稳定，不会因加工过程中的振动出现松夹退刀的问题；进给螺杆端部连接活动钳口，与固定钳口形成夹持区间，钳口接触面做了平面处理，可直接夹持规则形状的金属块、塑料样件、小型电路板基材，若配套软钳口贴片，也可夹持表面易划伤的铝件、铜件、3D打印样件，避免夹持痕迹影响工件外观。

　　设计层面上，这套结构优先考虑了操作效率与结构可靠性，进给摇柄采用球头手柄，握持旋转时受力均匀，单手即可完成快速进给与夹紧操作，无需额外配套扳手类工具；活动钳口与螺杆之间做了可转动连接，夹持时钳口可随工件表面角度做微小自适应调整，保证钳口与工件表面完全贴合，不会出现点接触导致的夹持力不足、工件压痕过深的问题。整体结构没有冗余的复杂零件，所有传动部件都暴露在可视范围内，日常维护只需定期在螺纹副位置涂抹润滑脂即可，无需拆解复杂的内部结构，故障率极低，适合车间多粉尘、多切削液的复杂使用环境。

　　从安装边界与尺寸适配来看，C型夹座的开口尺寸决定了可适配的工作台厚度，常规适配20-50mm厚度的台面，过厚的台面无法卡入，过薄的台面会导致顶紧行程不足，锁止可靠性下降；上方钳口的最大张开距离可覆盖常见小型工件的夹持需求，针对100mm以内尺寸的零件都可实现稳定夹持，钳口的高度方向预留了足够的操作空间，钻孔时钻头穿透工件后不会碰到钳座基体，避免刀具崩损。在实际产线应用中，这类小型夹紧工装常搭配小型台钻、手持打磨工具、精密装配工位使用，相比重型台钳占用台面空间更小，安装位置更灵活，对于小批量多品种的加工场景，可根据工位需求随时增减工装数量，不用对原有工作台做任何改造，大幅降低工位布置的成本。

　　结构细节上，所有受力部件都采用金属材质加工，C型座、钳体部分采用铸件或型材加工成型，具备足够的刚性，夹持时不会出现钳体变形导致的工件移位；螺杆部分采用调质钢材加工，螺纹表面做了耐磨处理，长期反复松紧也不会出现螺纹滑牙的问题；摇柄的球头部分做了光滑处理，旋转操作时不会磨伤手掌，长时间操作的握持舒适度更好。在一些电子样件加工、教学实训场景中，这类工装还可作为辅助固定工具，用来固定线束焊接工位的小型治具、粘接工序的工件定位，使用场景不局限于机械加工领域，只要需要临时固定工件的工位都可适配。
