立式SK20光轴支撑固定轴承座结构

　　在常规的直线光轴传动布局里，这类立式支撑件是轴系搭建里绕不开的基础零件，不像卧式支撑座需要在安装面预留下沉空间，立式结构直接通过底部法兰的两个安装孔锁附在设备基板上，能把光轴的架设高度抬离安装基准面，给轴端的联轴器、滑块或者末端执行件留出足够的运动避让空间，避免运动部件和安装基板发生刮蹭。很多做小型输送线、点胶机位移平台、3D打印机运动轴的结构工程师，在做20mm直径光轴的轴端固定时，都会优先选这类结构，它的夹持逻辑是靠顶部的开缝锁紧结构，当侧面的锁紧螺丝拧紧时，开缝处的金属会产生微量弹性形变，把穿入安装孔的光轴牢牢抱紧，不会像顶丝固定那样在光轴表面压出凹坑，后期调整光轴位置或者拆换维护的时候，不会因为顶丝压痕导致光轴卡滞抽不出来。

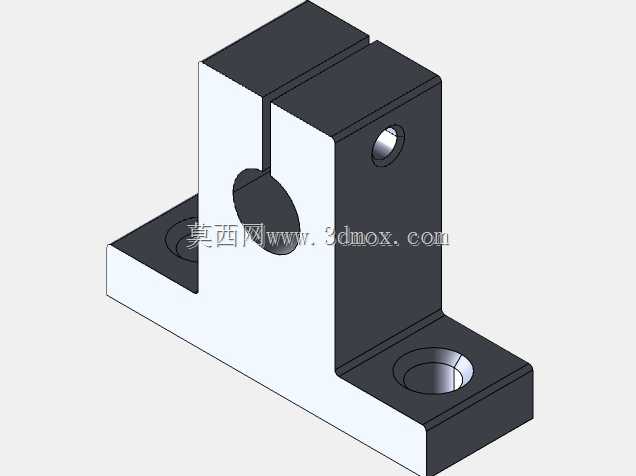

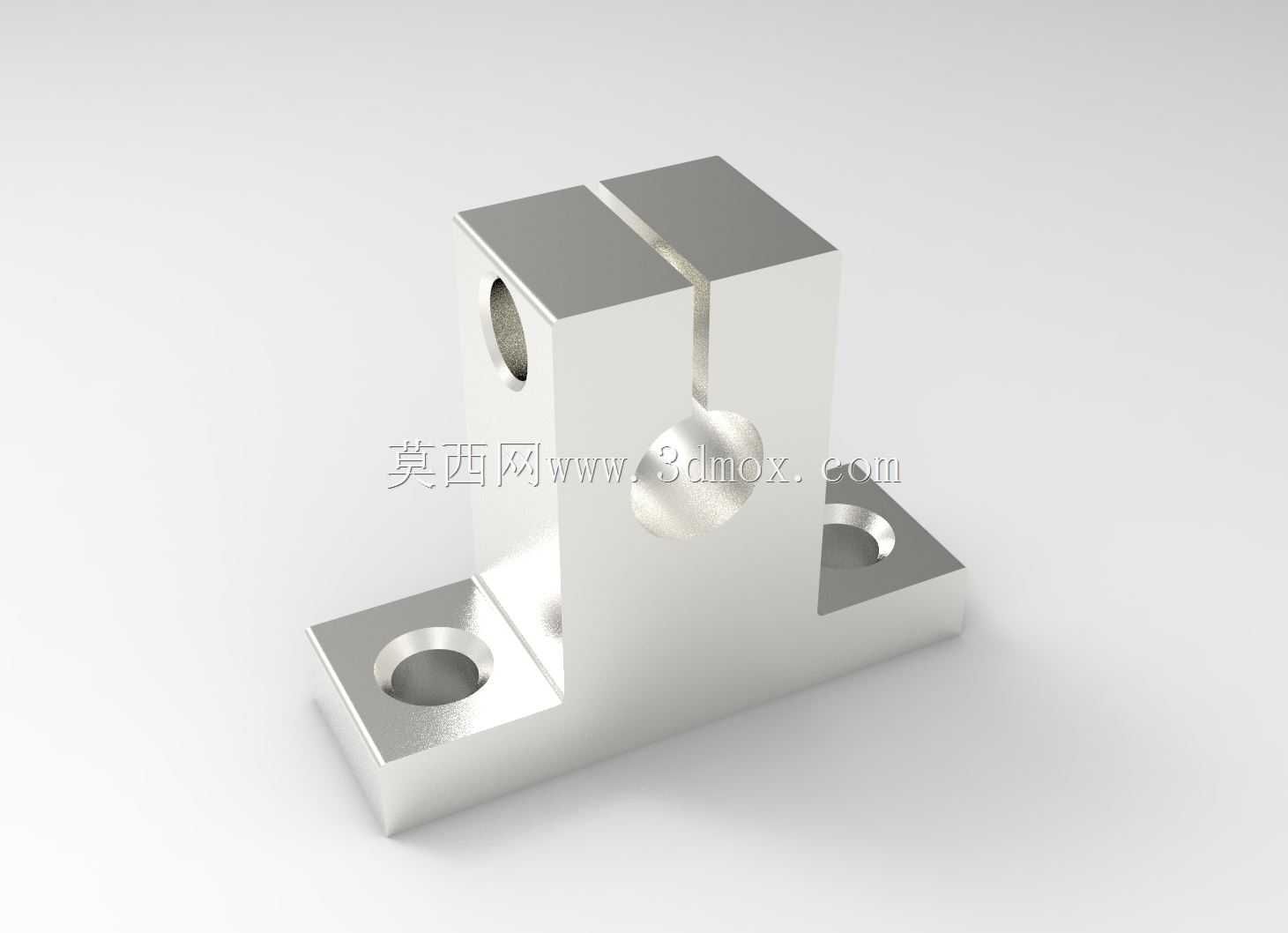

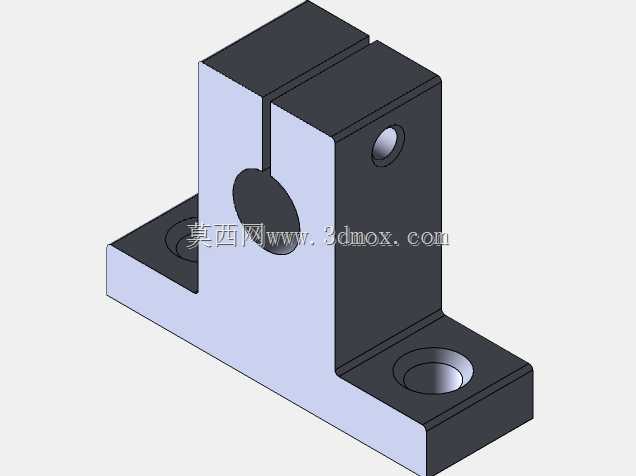

　　从结构设计的细节来看，这个支撑件的主体是方块式的立式结构，底部的安装法兰向两侧伸出，两个安装孔的中心距是经过匹配的，刚好适配常规的铝型材安装槽间距，不用额外做转接板就能直接锁在2020或者4040铝型材的端面上，安装孔做了沉头设计，锁入内六角螺丝之后，螺丝头不会高出法兰平面，不会和周边的运动部件产生干涉。中间的光轴安装孔是贯穿式的，孔的公差带选的是H7级，和g6公差的光轴配合时，既能保证光轴穿入时的顺畅度，又不会因为间隙过大导致光轴锁紧后出现偏斜，顶部的开缝宽度控制在1.5mm左右，这个宽度是经过受力核算的，既不会因为开缝太窄导致锁紧时形变量不足抱不紧光轴，也不会因为开缝太宽导致主体结构的刚性下降，在承受径向负载的时候出现支撑形变。

　　实际选型的时候，首先要确认安装边界的尺寸，这个支撑件的总高度是从法兰底面到主体顶面的距离，在做轴系布局的时候要提前算好这个高度，保证光轴架设之后，轴上配套的直线滑块在运动全程不会和下方的安装面或者周边的走线、管路产生碰撞。法兰上的两个安装孔是通孔设计，孔径适配M6的内六角圆柱头螺丝，锁附的时候要注意两个螺丝的拧紧力矩保持一致，避免法兰因为受力不均出现倾斜，导致光轴的平行度超差，进而使得直线滑块在运动的时候出现卡顿、磨损加快的问题。侧面的锁紧螺丝一般用M4的内六角螺丝，拧紧力矩控制在2.5N·m左右就足够，力矩太大的话会导致主体的安装孔出现圆度变形，反而会让光轴穿入后出现卡滞，力矩太小的话又会导致光轴在受负载的时候出现轴向窜动，影响传动精度。

　　这类支撑件和卧式的支撑座相比，最大的优势是安装时不需要在基板上加工让位槽，对于一些厚度较薄的安装板，或者没有条件做沉槽加工的场景，立式结构的适配性更强，而且它的受力方向是垂直于安装法兰面，负载直接通过主体传递到法兰再到安装基板，受力路径更短，刚性比同规格的卧式支撑座更好，在承受垂直方向的负载时，形变量更小。在一些轻载的直线运动场景里，比如小型检测设备的位移平台、桌面级机械手的导向轴支撑，用这个规格的支撑件完全能满足精度和刚性要求，不需要选用更厚重的铸造型支撑座，能有效控制设备的整体重量和材料成本。

　　建模的时候要注意几个关键的尺寸公差，首先是光轴安装孔和法兰安装面的垂直度，这个公差直接影响光轴架设后的垂直精度，如果垂直度超差，光轴会出现倾斜，直线滑块在运动过程中阻力会急剧增大，长期运行还会导致滑块内部的滚珠磨损，缩短直线导轨的使用寿命。其次是两个安装孔的中心距公差，要控制在±0.1mm以内，保证和铝型材的安装槽能精准对位，不会出现螺丝锁不上的问题。还有顶部开缝的位置，要刚好开到安装孔的中心位置，保证锁紧的时候上下两部分的形变量均匀，抱紧力能均匀分布在光轴的整个接触面上，不会出现局部应力集中导致光轴表面压伤的问题。另外，主体的所有棱边都做了0.5mm的倒角处理，既可以避免安装的时候划伤操作人员，也能去除机加工产生的毛刺，保证零件装配时的贴合度。

　　在实际的设备装配场景里，这类支撑件一般是成对使用，分别固定在光轴的两端，安装的时候要先把两个支撑件轻轻锁在安装基板上，不要把螺丝完全拧紧，然后把光轴穿入两个支撑件的安装孔里，再把直线滑块套在光轴上，来回滑动滑块，调整两个支撑件的位置，直到滑块在光轴全程运动都没有卡顿的感觉，再依次把法兰的安装螺丝和侧面的锁紧螺丝拧紧，这样能保证两个支撑件的同轴度，避免因为安装错位导致光轴出现内应力，影响运动精度。如果是需要更高支撑刚性的场景，还可以在光轴的中间位置增加同规格的支撑件，减少光轴在长行程下的挠度变形，保证轴系的整体刚性。
