明杆法兰连接手动工业闸阀结构

　　这款手动闸阀的三维结构还原，完全围绕工业管路系统的实际安装与使用需求搭建，没有多余的装饰性设计，所有结构特征都对应实际工况下的功能要求。从应用场景来看，这类闸阀主要适配净水处理、市政给排水、化工介质输送、暖通循环水等管路系统，作为管路截断类构件使用，安装位置通常在管路干线的分支节点、设备进出口端，用来控制管路通断，不适合做节流调节使用——这是因为闸板的升降结构在半开状态下会被介质长期冲蚀，极易造成密封面损伤，后续完全关闭时会出现内漏问题，建模时也特意保留了闸板与阀座密封面的平行贴合结构，还原了硬密封闸阀的密封配合特征。

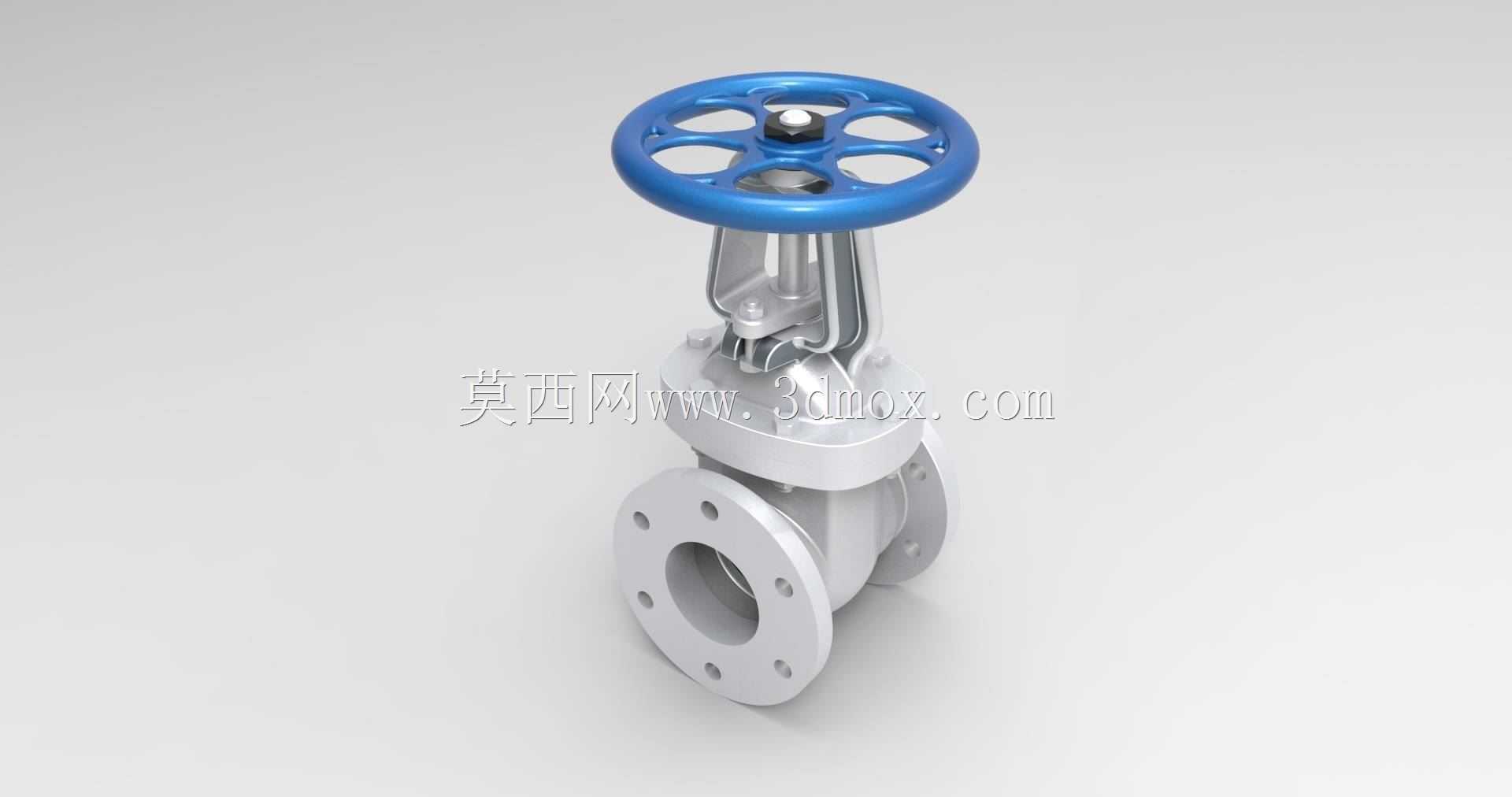

　　从功能特性来看，这款阀采用明杆结构设计，阀杆的升降行程完全外露，现场操作人员不需要额外加装开度指示装置，直接观察阀杆的伸出长度就能判断阀门的开关状态，能有效避免误操作，这一点对比暗杆闸阀在地面以上的明装管路场景里优势非常明显。顶部的蓝色手轮采用轮辐式结构，建模时保留了轮缘的圆弧过渡与轮辐的减重孔设计，实际使用时操作人员可以穿加力杆增大操作扭矩，手轮中心的阀杆螺母采用铜合金嵌件的结构还原，避免长期操作时阀杆与螺母同材质咬合磨损，延长操作构件的使用寿命。中法兰位置的螺栓连接结构完全按照法兰公称压力对应的螺栓规格、数量、分布圆直径搭建，垫片位置预留了密封垫片的安装槽，实际装配时可以根据介质特性选配金属缠绕垫、橡胶石棉垫等不同密封件，满足不同温度、压力、腐蚀特性的介质输送需求。

　　设计思路上，整个阀体采用流线型的流道结构，流道内壁做了等径过渡处理，没有突兀的缩径或者台阶结构，介质在阀腔内流动时的阻力损失更小，也不容易在阀腔底部淤积杂质，减少长期使用后闸板卡涩的概率。两端的法兰连接结构严格遵循对应公称通径的法兰尺寸标准，螺栓孔的位置、数量、孔径都和标准法兰完全匹配，现场安装时不需要额外加工适配法兰，直接和管路法兰配对穿装螺栓即可完成固定。阀盖与阀体的连接采用中法兰螺栓压紧结构，填料函位置预留了足够的填料装填空间，实际使用时可以通过填料压盖的螺栓调节填料压紧力，在阀杆升降过程中保证阀杆位置的外密封性能，避免介质从阀杆位置泄漏。

　　从安装边界来看，建模时完整还原了阀门的整体外形尺寸，包括手轮的最大外径、阀门的结构长度、法兰端面的安装距离、阀杆全开时的最大伸出高度，这些尺寸都是现场管路排布时必须预留的安装空间参数——比如手轮的操作空间需要预留至少手轮半径加200mm的操作距离，方便人员站立操作或者加装加力杆，阀杆上方不能布置其他管路或者结构件，避免阀门全开时阀杆顶到周边构件造成无法全开的问题。阀体底部的结构没有突出的排污嘴设计，适合安装在水平管路上，手轮垂直向上布置，如果需要垂直安装在竖直管路上，也可以根据实际安装方向调整支撑结构，避免阀门长期受管路重力拉扯造成法兰密封面泄漏。另外，闸板的导向槽结构也在模型里做了完整还原，闸板升降时沿着阀体内壁的导向筋上下移动，不会出现闸板偏斜导致密封面错位的问题，保证关闭时两侧密封面完全贴合，截断介质通路。
