G型螺旋式手动快速夹紧工装夹具

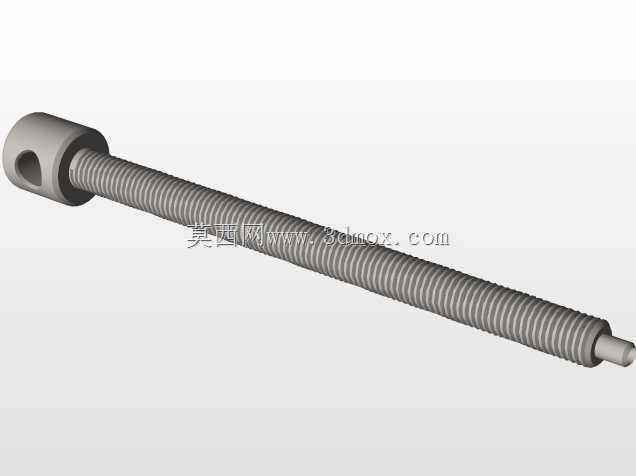

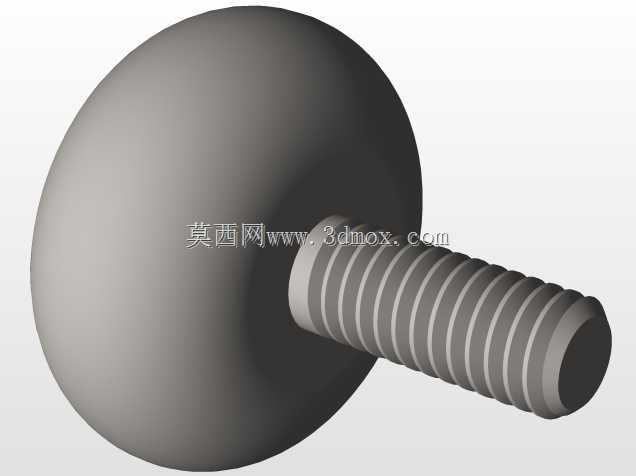

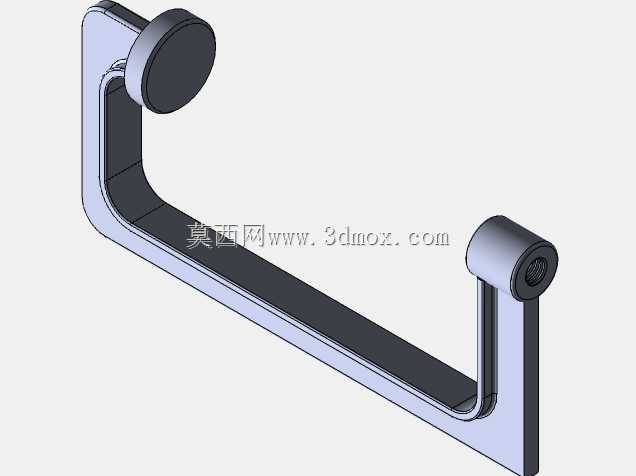

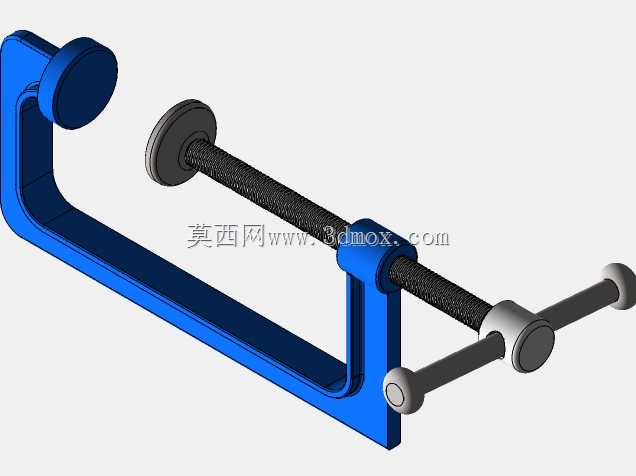

　　日常金工加工、木工拼接、小型零部件粘接固定场景里，这类G型螺旋夹紧工具是工位上出镜率极高的辅助工装，和台虎钳的固定工位属性不同，它不受安装位置限制，可以灵活移动到任意需要临时压紧的作业点位，适配多场景零散装夹需求。从结构设计逻辑来看，整体采用C型开放式框架作为主体承载结构，框架采用等截面矩形截面设计，在保证足够抗弯强度的前提下控制整体重量，框架开口端一侧设置固定承压端，内嵌可转动的金属压盘，压盘表面做滚花防滑处理，避免压紧过程中工件表面打滑移位，压盘可小角度自适应偏转，适配表面存在轻微斜度的工件接触面，不会因为工件接触面不平整出现压点虚接、压紧力不足的问题。另一侧为螺旋进给机构，传动螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中自锁性能可靠，压紧后不会因为作业过程中的振动出现螺杆回退、夹紧力松脱的问题，螺杆末端同样配置自适应压盘，和固定端压盘形成对称压紧结构，保证工件两侧受力均匀，不会出现单侧受力导致的工件翘起、装夹偏移。螺杆尾端加装横向可拆卸的加力杆，加力杆穿设在螺杆端部的通孔内，需要大夹紧力时可以借助杠杆原理，用较小的手部作用力就能输出足够的压紧力，不需要额外配套扳手类工具，单手即可完成大部分常规装夹操作，加力杆两端做滚花处理并设置限位凸台，避免施力过程中手部滑脱。实际使用过程中，这类夹具的适用边界非常宽泛，金工作业里可以用来临时固定待钻孔、待打磨的小型钣金件、型材件，不需要把工件搬到台虎钳工位，

　　直接在作业原位就能完成装夹，尤其适合大型构件上的局部加工作业，比如大型机架焊接时的临时定位、钣金拼接时的接缝对齐压紧，能有效减少工件移位导致的焊接错位、拼接缝隙不均问题。木工场景里可以用来压紧涂胶后的板材拼接件、木榫结构粘接件，配合不同厚度的软质垫片使用时，还可以避免压痕损伤木材表面，不会像快速F夹那样因为弹力过大压坏软质木材表面。做小批量零部件装配时，也可以用来夹持待涂胶、待铆接的小型组件，固定住组件的相对位置，等待胶层固化或者铆接完成后再拆下，比手持固定的稳定性高很多，能有效降低装配误差。从安装适配尺寸来看，常规款的开口行程可以覆盖0到150mm的夹持厚度范围，框架喉深设计为80mm左右，能够满足大部分常规厚度工件的装夹需求，

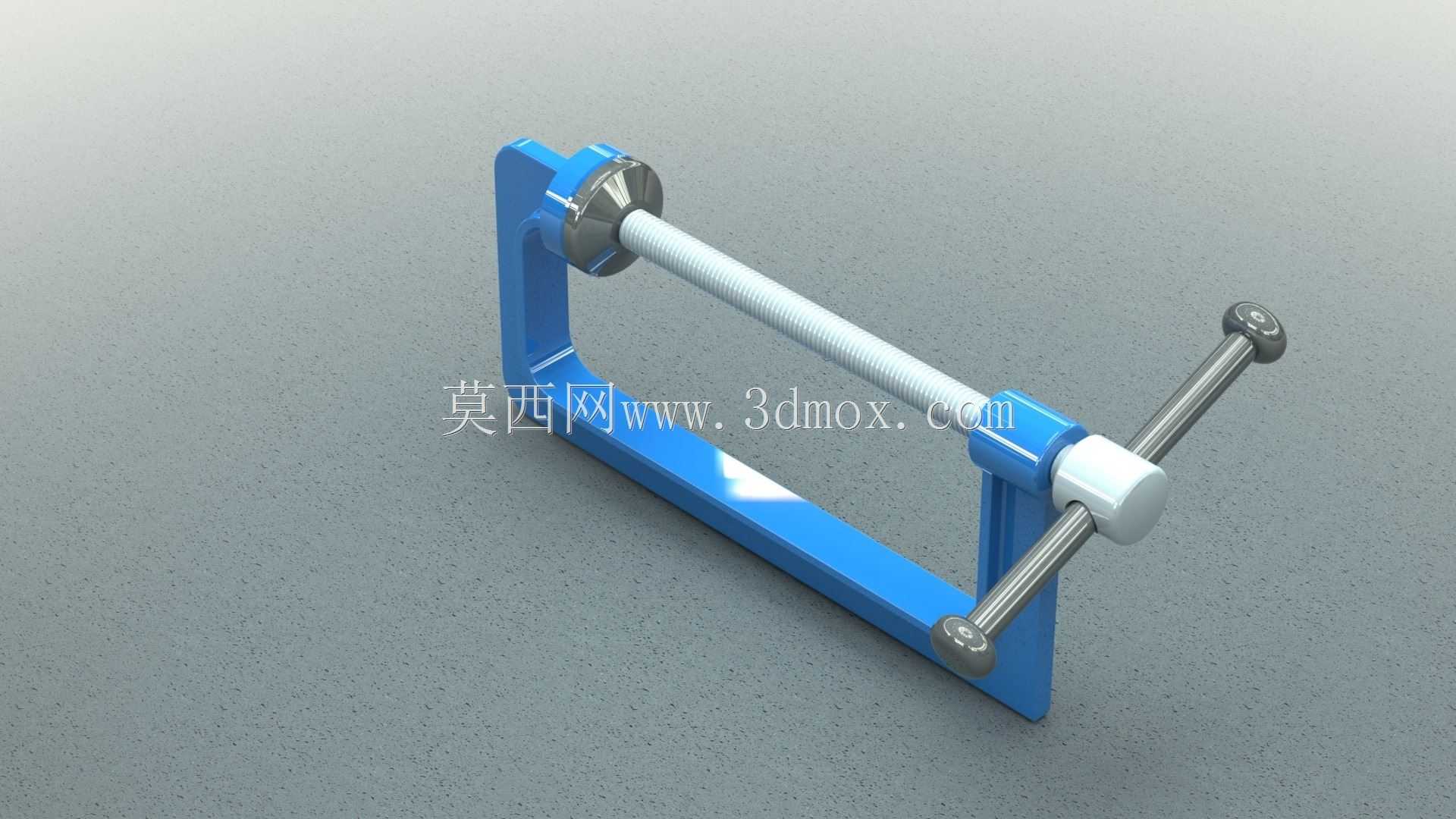

　　框架整体的外形尺寸控制在280mm长度范围内，收纳时不占用过多工具箱空间，整体重量控制在1kg以内，长时间手持操作也不会出现明显的手部疲劳。设计过程中需要重点校核C型框架的抗弯变形量，在最大夹紧力工况下，框架开口端的变形量需要控制在0.1mm以内，避免因为框架变形导致夹紧力损失，同时螺杆的长径比需要控制在合理区间，避免进给过程中出现螺杆弯曲、卡滞的问题，压盘与螺杆、压盘与固定端的连接采用间隙配合，保证压盘可以灵活转动自适应工件角度，同时不会出现松脱掉落的问题。表面处理方面，框架部分采用喷塑工艺，蓝色涂层不仅起到防锈防腐的作用，也能在杂乱的工位上快速识别找到夹具，螺杆、加力杆、压盘等金属传动部件采用镀锌钝化处理，

　　提升耐磨性能和防锈能力，在车间多粉尘、少量切削液飞溅的环境下也能长期保持传动顺畅，不会轻易出现锈死、螺纹卡滞的问题。和快速夹具相比，这类螺旋夹紧的夹具夹紧力调节范围更广，从几公斤的轻力夹持到上百公斤的强力压紧都可以通过旋转螺杆的圈数灵活控制，不会出现夹紧力过大压坏薄壁工件、或者夹紧力不足固定不牢的问题，对于薄壁塑料件、薄钣金件这类易变形工件，可以通过控制螺杆的进给量精准控制压紧力，既保证工件固定不位移，又不会压伤工件表面。在多工序流转的小型加工作业里，这类夹具还可以多个配合使用，从不同方向压紧异形工件，弥补专用夹具适配性差的问题，不需要为每一种异形工件单独制作专用工装，能有效降低小批量加工的工装成本，缩短生产准备周期。
