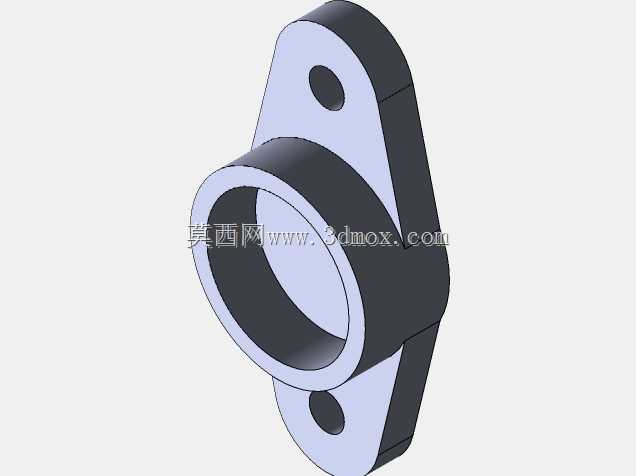

做桌面级FDM3D打印机结构设计的时候,X轴和Z轴的光轴传动端支撑一直是容易被忽略但直接影响打印精度的细节,很多新手做结构时直接把光轴穿在塑料型材孔里,运行一段时间后孔位磨损松旷,就会出现层纹错位、Z轴 wobble 这类很难排查的问题,这款带双安装耳的轴承支撑座就是针对这类场景设计的专用支撑构件。
从结构功能来看,中间的通孔是标准轴承安装位,内壁公差按照基孔制过渡配合设计,压入对应规格的深沟球轴承后,既能保证轴承外圈完全固定不发生跟转,又不会因为过盈量太大导致轴承内圈卡滞,穿入光轴或者传动丝杠的时候,转动阻力可以控制在合理区间,不会出现传动卡顿的问题。两侧延伸出来的安装耳做了加厚处理,每个耳片上开有一个同轴的安装通孔,两个孔的中心距和中间轴承孔的中心距经过严格公差校核,安装时可以直接用内六角螺栓固定在设备的型材安装面上,不需要额外做定位工装,两个安装点的受力分布均匀,不会因为单侧锁紧导致轴承孔偏斜,进而引发光轴别劲的问题。
设计思路上完全围绕轻量化和安装便利性做优化,整体没有多余的冗余结构,安装耳和主体轴承筒的衔接位置做了圆弧过渡,避免直角位置的应力集中,即便是用PLA或者PETG材料做3D打印试制,也不会在锁紧螺栓的时候出现衔接处开裂的问题。主体轴承筒的轴向长度经过匹配计算,刚好可以容纳标准厚度的深沟球轴承,两端不需要额外加装轴用挡圈,轴承压入后靠筒壁的台阶限位,轴向窜动量可以控制在0.02mm以内,完全满足桌面级3D打印机的传动精度要求。
实际安装边界方面,这款支撑座的整体外轮廓宽度和安装耳的厚度都做了紧凑化设计,不会和旁边的同步带轮、导轨滑块发生运动干涉,两个安装孔的孔径适配常用的M3、M4内六角螺栓,可以直接固定在2020或者3030铝型材的端面上,也可以固定在亚克力、钣金的设备安装板上。中间轴承孔的内径适配桌面3D打印机常用的608、624这类微型深沟球轴承,不管是做光轴的径向支撑,还是做T8丝杠的端部固定,都能提供足够的支撑刚性。
除了3D打印机的应用场景,这款支撑座也可以用在小型自动化设备的轻载传动部位,比如小型传送带的辊筒端部支撑、桌面级机械手的关节转轴支撑,只要是载荷不大、需要固定轴承外圈提供旋转支撑的位置,都可以直接选用,不需要重新开模定制。结构设计的时候特意把安装面做了铣平处理,和设备安装面贴合的时候间隙小于0.05mm,锁紧后不会出现支撑座翘曲的问题,轴承孔的轴线和安装面的垂直度经过校核,光轴穿入后不会出现倾斜,从根源上避免因为支撑偏斜导致的传动部件异常磨损。
很多人做小型设备设计的时候,总觉得支撑座是小零件随便画个孔就行,实际上支撑座的形位公差直接决定了整个传动链的精度,这款支撑座的建模过程中,所有配合面都做了公差标注,安装孔的位置度、轴承孔的圆柱度、安装面的平面度都按照通用机械零部件的精度要求设定,不管是直接3D打印试制,还是拿去做机加工小批量生产,都不需要再做额外的结构调整。零件的壁厚设计也兼顾了不同加工工艺的要求,做3D打印的时候壁厚大于1.2mm不会出现打印变形,做铝合金机加工的时候壁厚也不会因为太薄导致加工振颤,做注塑生产的时候也符合均匀壁厚的设计要求,不会出现缩痕、缺料的问题。
- 上一篇:改装型RKG1600反装甲航空弹药结构
- 下一篇:离心式流体机械三元流叶轮结构设计
- 全部评论(0)
- 模板大小: 511.33 KB
- 售价:5金币
- 下载次数: 61
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
