四耳带孔法兰式机械连接固定座结构

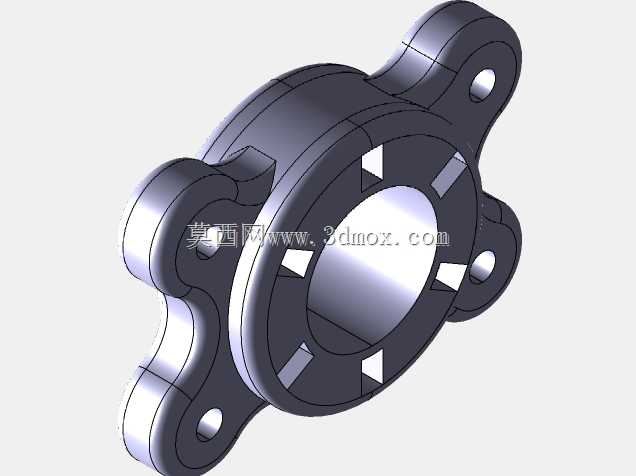

　　这类带四个安装耳的环形连接构件，常见于中小功率传动系统的轴端定位、管路端部对接以及小型执行元件的安装固定场景，在轻工自动化输送线、小型通讯设备内部传动模组、民用机电产品的动力传递单元中都能见到同结构设计的身影。从实际使用场景来看，该构件的核心作用是实现两个同轴部件的刚性连接，同时通过周向分布的卡槽传递扭矩，避免连接部位出现相对转动，四个向外延伸的安装耳则用于将整个连接结构固定在设备基座或者相邻构件的安装面上，抵消传动过程中产生的径向窜动与轴向拉力。

　　设计层面上，环形主体的内孔是核心配合面，加工时需要严格控制内孔的圆柱度与表面粗糙度，保证和对接轴或者管路的配合公差满足使用要求，内孔壁上均匀分布的六个矩形卡槽，是扭矩传递的关键结构，卡槽的侧面需要做清根处理，保证和对接件上的凸台能够完全贴合，避免传动过程中出现应力集中导致的卡槽崩裂。四个安装耳采用对称式分布，每个耳片上都加工有同轴的通孔，用于穿装固定螺栓，耳片和环形主体的衔接位置做了大圆弧过渡，避免直角位置在受载时出现应力断裂，这种四耳对称的布局相比三耳结构拥有更好的受力均匀性，相比六耳结构则减少了不必要的材料占用，在安装空间受限的通讯设备内部、小型机电产品腔体中，这种布局的安装适配性更强。

　　从安装边界来看，该构件的整体外轮廓由环形主体和四个耳片组成，安装时需要预留的平面空间要覆盖四个耳片的最远点距离，耳片上的安装孔中心到环形主体中心的距离是固定的，选型时需要匹配基座上的安装孔位间距，避免出现孔位错位无法安装的问题。环形主体的轴向厚度需要根据传递的扭矩大小做匹配，扭矩越大的场景下，主体厚度需要相应增加，同时卡槽的深度也要对应加深，保证足够的啮合接触面积。耳片上的通孔直径要适配所选固定螺栓的公称直径，通常预留0.2-0.5mm的装配间隙，方便安装时的位置微调，同时螺栓拧紧时需要采用对角交替拧紧的方式，避免环形主体受不均匀压紧力出现形变，导致内孔圆度超差，影响和对接部件的配合精度。

　　实际使用中，这类构件常采用铝合金或者不锈钢材质加工，铝合金材质的构件重量较轻，适合用于对整机重量有要求的便携通讯设备、小型民用机电产品中，不锈钢材质的构件耐腐蚀性更好，适合在有潮湿、粉尘的工业现场环境中使用。构件的表面通常做阳极氧化或者钝化处理，提升表面硬度与抗锈蚀能力，安装耳的接触面需要保证平面度，避免固定后出现构件倾斜，导致同轴度超差，加剧传动过程中的磨损。内孔壁和卡槽的接触面如果是用于高转速传动场景，还需要做表面淬火处理，提升表面耐磨性能，延长构件的使用寿命。

　　在结构建模过程中，需要重点关注几个关键尺寸的参数关联：安装耳的通孔中心圆直径要和对接基座的孔位参数完全匹配，内孔直径和卡槽的尺寸要和对接轴端的凸台参数做公差配合设计，环形主体的外径要保证在安装后不会和周边的其他构件产生运动干涉，耳片的外轮廓圆角要足够大，既减少应力集中，也避免安装时锐边划伤操作人员。建模时可以先绘制环形主体的截面草图，通过旋转特征生成主体结构，再绘制单个安装耳的草图拉伸生成耳片后做圆周阵列，最后通过拉伸切除生成内孔的卡槽与耳片上的安装孔，衔接位置的圆角需要在所有主体特征生成后统一添加，避免特征建模过程中出现报错。这类结构虽然看起来简单，但每一处尺寸的设计都和实际使用场景的载荷、安装空间、配合要求直接相关，建模时不能只关注外观形状，更要结合实际装配与受力需求校验每一处结构的合理性，才能保证最终加工出来的零件能够满足实际使用要求。
