带腰形安装座双卡槽机械键结构设计

　　这款带腰形安装座的机械键结构，主要应用于需要周向定位同时兼顾轴向位置微调的传动连接场景，在小型自动化输送线的辊筒端连接、通讯设备内部调谐机构的转轴锁止、轻工包装设备的间歇传动副中都能见到这类结构的实际应用。区别于普通平键、半圆键的纯嵌入安装形式，该结构自带一体化安装底座，无需在轴件或轮毂上额外加工键槽的沉台固定位，能有效降低配套轴类零件的加工工序复杂度，尤其适合薄壁类轴件、小直径传动杆的扭矩传递场景，避免普通键槽加工导致的轴件应力集中断裂问题。

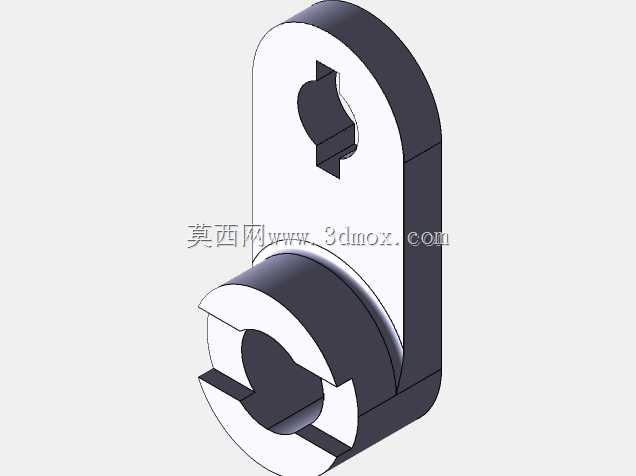

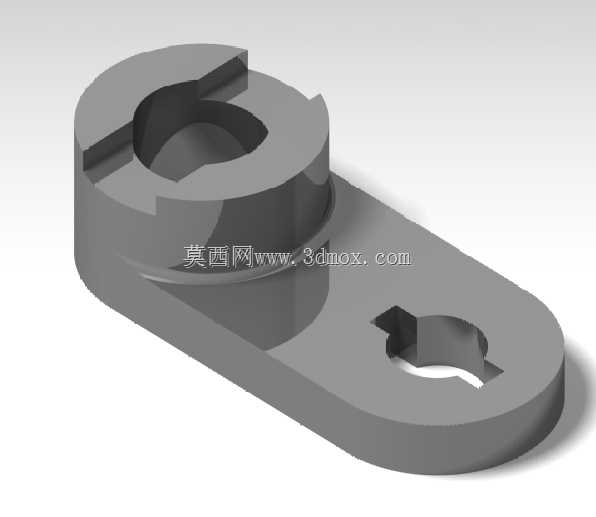

　　从功能特性来看，结构上部的环形主体开有两处对称分布的卡槽，一处为通槽设计，一处为半开放缺口槽，可同时适配两种不同规格的卡合件接入：通槽侧用于穿入定位销实现周向硬锁止，传递额定工作扭矩，缺口槽侧用于卡入弹性挡圈，实现轴向位置的限位，防止传动过程中键体与配合件出现轴向窜动。下部的腰形安装座是该结构区别于标准键的核心设计，腰形孔的长轴方向预留了2.5mm的位置调节余量，安装时可根据实际装配公差调整键体的轴向固定位置，补偿轴件加工、轮毂装配带来的累计误差，无需额外加工调整垫片即可完成装配对位，大幅降低现场装配的修配工作量。

　　设计过程中首先核算了连接副的额定传递扭矩，上部环形结构的内径与配合轴径采用H7/k6的过渡配合公差，保证轴件穿入后无明显径向晃动，两处卡槽的深度按照接触应力不超过材料许用挤压应力的1.3倍取值，槽口边缘做了R0.3的圆角过渡，避免应力集中导致槽口崩裂。腰形安装座的厚度设置为环形主体壁厚的1.2倍，固定孔位的中心距按照常用M3内六角螺丝的安装空间预留，孔位周边做了0.2mm的沉台设计，保证螺丝锁紧后头部不突出安装面，不会与周边运动部件产生干涉。

　　安装边界方面，该结构的整体外轮廓最大宽度为腰形座的短轴尺寸，安装时需要在配套的固定基座上预留对应尺寸的平面安装位，平面度公差要求不大于0.05mm，保证安装座贴合紧密无翘曲。上部环形结构的上端面与周边运动部件的安全间隙需不小于1mm，避免转动过程中出现剐蹭。腰形孔调节时的极限位置需要提前核算，保证调整到长轴两端极限位置时，上部卡槽与配合件的卡合接触长度不小于总槽长的三分之二，避免局部接触应力过大导致键体变形。实际应用中，该结构可替代传统的平键加轴向挡圈的分体式连接方案，减少零件数量，降低装配环节的零件管理成本，同时一体化的结构刚性比分体式方案提升约40%，在频繁正反转的传动场景下，不会出现分体零件松脱移位的问题，适合在中小扭矩、需要快速装配调整的传动机构中推广使用。
