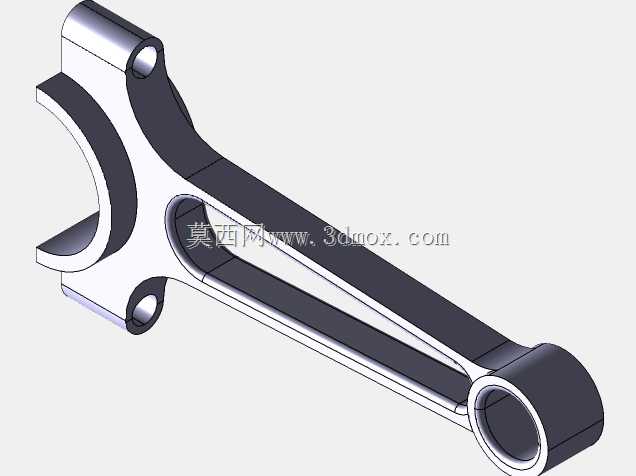

发动机传动用曲柄连杆结构设计

项目分类:曲柄 发布时间:2022-07-30 ID:692517
  • 发动机传动用曲柄连杆结构设计

  在往复式动力设备的传动链路里,这类曲柄构件是实现直线往复运动与旋转运动相互转换的核心受力件,日常接触最多的应用场景集中在小排量通用汽油机、小型空压机、高压清洗机的动力端,部分低速农用机械、园林机械的传动系统里也会用到同结构原理的构件,它的工作状态直接决定了整套动力输出的平顺性与运行寿命。从实际功能来看,这个构件一端通过活塞销与活塞组件铰接,承接燃烧做功带来的直线推力,另一端与曲轴主轴颈配合,将直线作用力转化为曲轴的旋转扭矩向外输出,整个工作循环里要持续承受交变的拉压载荷、惯性冲击载荷,高速工况下还要兼顾动平衡特性,避免整机出现异常振动。设计这类构件的时候,首先要敲定的是两端孔的中心距,这个尺寸直接关联设备的活塞行程,

  中心距的公差需要严格控制在IT6级以内,不然会出现活塞撞缸、压缩比偏差过大的问题;大端孔是和曲轴连杆轴颈配合的部位,孔径尺寸要匹配对应轴颈的配合公差,通常采用基孔制的间隙配合,保证运转过程中润滑油膜能稳定形成,孔的两端要设计卸荷槽,减少应力集中带来的断裂风险;小端孔是安装活塞销的部位,内部需要预留衬套安装位,孔径的同轴度相对于大端孔要控制在0.02mm以内,避免运转过程中出现偏磨。杆身部分采用了工字形截面设计,这种截面在同等重量下的抗弯、抗扭截面系数最高,能在满足强度要求的前提下尽可能降低构件自身重量,减少往复运动产生的惯性力,杆身的过渡圆角全部做了大圆弧处理,避免截面突变位置出现应力集中,尤其是大小端与杆身的衔接位置,

  圆角半径不能小于杆身厚度的1/5,实际加工过程中这些位置还要做喷丸强化处理,提升构件的疲劳强度。安装边界方面,大端孔的径向尺寸要考虑曲轴箱的内部避让空间,装配时不能和曲轴箱内壁、平衡块发生运动干涉,小端孔的外径尺寸要匹配活塞内腔的避让空间,活塞运行到上止点时,小端部位不能和活塞销座、气门组件发生碰撞;构件的整体厚度要和曲轴的轴向定位尺寸匹配,两侧要预留0.1-0.2mm的轴向间隙,避免热膨胀后出现卡滞。从结构细节来看,杆身两侧设计了加强筋结构,沿着受力方向延伸,能进一步提升杆身的抗弯曲能力,大小端的孔位端面都做了精加工处理,表面粗糙度要达到Ra1.6以下,保证和轴瓦、衬套的贴合度,润滑油道的设计也顺着杆身内部布置,

  能将曲轴端的压力润滑油引导到小端活塞销位置,保证铰接部位的持续润滑。实际选型匹配的时候,除了尺寸参数,还要关注构件的材质与热处理工艺,这类受力件通常采用40Cr合金钢模锻成型,调质处理后硬度达到HB240-280,表面再做氧化处理提升防锈能力,不能用普通铸铁件替代,不然交变载荷下很容易出现断裂故障。建模过程中要重点校验运动干涉情况,把构件装配到整机模型里做全行程运动仿真,检查各个极限位置的间隙是否符合设计要求,同时要做有限元受力分析,模拟最大爆发压力下的应力分布情况,确保最大应力值低于材料的屈服强度,安全系数要达到1.8以上才能满足长期运行的要求。
