柴油机曲柄连杆传动构件结构设计

　　在中小型单缸柴油机的动力传递链路里，曲柄是衔接活塞往复运动与曲轴旋转输出的核心受力构件，这类零件的工况边界直接决定了整机的振动水平、运转寿命与动力输出平顺性。从实际装机场景来看，该类曲柄多用于农用排灌动力、小型工程机械辅机、固定式柴油发电机组以及轻型运输车辆的单缸动力单元，工作过程中需要持续承受活塞连杆组传递的周期性爆发压力，同时在高速往复摆动中平衡部分旋转惯性力，零件的每一处曲面过渡、轴段配合公差都直接影响整机的NVH表现与长期运行可靠性。

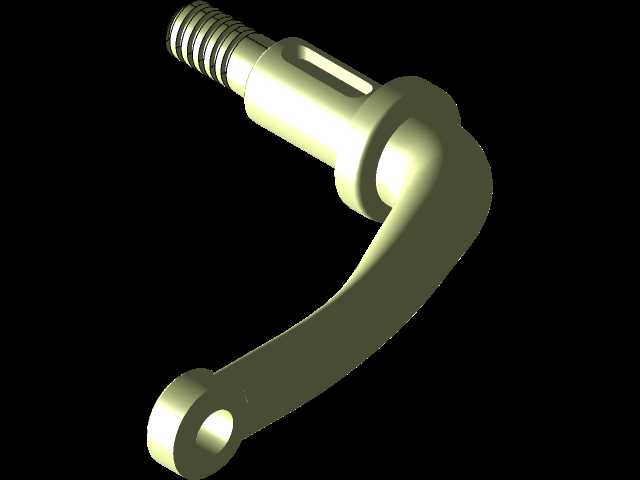

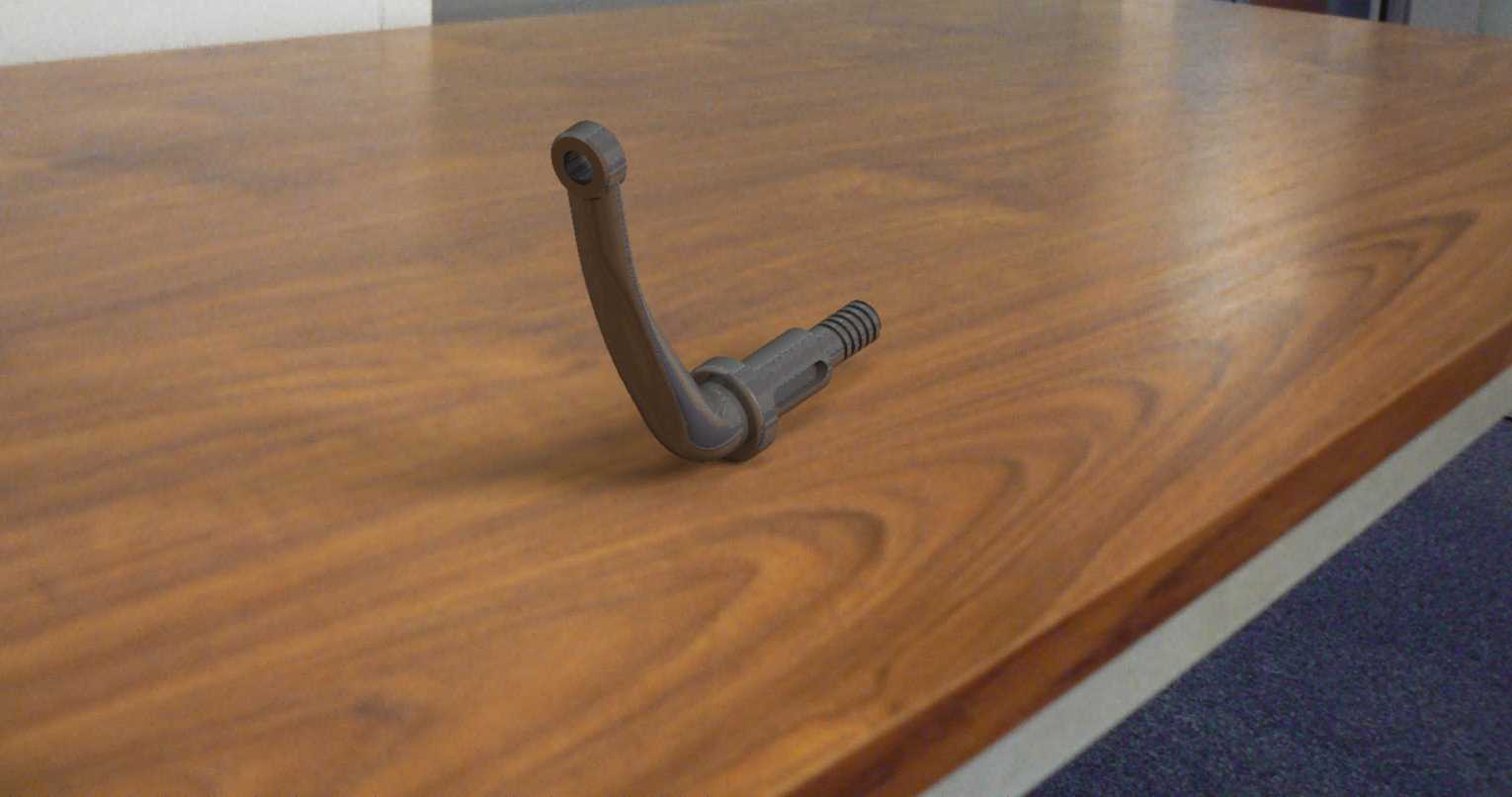

　　从结构功能拆分来看，该构件一端为带铰接孔的球头摆臂端，该孔位用于和连杆小头或者活塞销组件形成铰接副，工作过程中随活塞做上下往复运动的同时绕铰接轴小幅转动；另一端为带外螺纹与阶梯轴颈的装配端，用于和曲轴曲柄销部位完成锁紧定位，将活塞的直线往复动作转化为曲轴的连续旋转扭矩输出。摆臂段采用大弧度弯曲的异形曲面构型，并非简单的圆管折弯结构：弯曲段的曲率走向完全匹配柴油机缸体内部的运动包络空间，在活塞从上止点到下止点的全行程摆动过程中，摆臂外壁和缸体内壁、曲轴箱加强筋、润滑油道壁面之间始终保留均匀的安全间隙，避免高速运转中出现运动干涉磕碰。

　　设计过程中首先要锁定的是整机的冲程参数，曲柄的有效回转半径直接对应活塞行程的二分之一，在确定臂长尺寸时需要同时兼顾两个边界：一是铰接孔中心到装配轴段轴线的中心距必须严格匹配柴油机的设计冲程，偏差过大会直接改变压缩比，导致柴油燃烧效率下降、排温异常升高；二是摆臂的弯曲外轮廓不能超出曲轴箱内部的预留运动空间，尤其是靠近缸套下端的区域，要预留出活塞环侧隙、润滑油飞溅的流通通道，不能出现实体结构挤占润滑空间的问题。零件的截面采用变厚度设计：靠近铰接孔的臂段受力以交变拉压为主，截面壁厚适当加大，抵消做功冲程瞬间的高压冲击；靠近装配轴颈的位置受力以扭转剪切为主，轴段和摆臂的衔接位置做了大圆角曲面过渡，避免应力集中导致的疲劳断裂，这也是建模过程中需要重点处理高级曲面顺滑度的核心区域——如果过渡曲面存在折棱或者曲率突变，在有限元疲劳仿真中会直接出现应力极值点，实际装机后短时间内就会在过渡位置萌生裂纹。

　　安装配合层面，装配端的阶梯轴颈分别设置了定位轴肩、密封段与外螺纹段：定位轴肩的端面和曲轴曲柄销的定位面贴合，保证曲柄的轴向位置精度；密封段用于安装O型密封圈，阻挡曲轴箱内的润滑油从配合间隙外泄；末端外螺纹配合锁紧螺母，在预紧后要保证曲柄和曲轴销之间无相对转动，同时螺纹段的长度要控制在合理范围，既保证螺母啮合齿数满足防松要求，又不能让螺纹末端突出螺母端面过多，避免和周边的平衡块发生刮擦。铰接端的球头孔内壁设计有润滑油槽，工作时曲轴箱内飞溅的润滑油可以通过油槽进入铰接销配合面，形成持续的油膜润滑，降低铰接副的磨损速率；孔的两端加工有倒角，既方便装配时铰接销的压入，也可以避免压装过程中孔口边缘产生毛刺刮伤销体表面。

　　从整机布置的角度考量，该曲柄的外形尺寸还要和柴油机的平衡机构匹配：单缸柴油机自身的往复惯性力无法通过曲轴自身平衡块完全抵消，曲柄的摆臂重量分布需要经过配重核算，在满足结构强度的前提下尽可能降低非受力区域的壁厚，减少往复运动的惯性质量，降低整机运转时的振动幅值。建模过程中对弯曲臂的曲面做连续曲率校验，保证整个外曲面没有局部凹陷或者曲率突变，一方面是后续铸造或者模锻成型时，拔模方向可以顺畅脱模，避免出现倒扣结构导致模具加工难度陡增；另一方面顺滑的外曲面在运转时可以减少曲轴箱内润滑油的搅动阻力，降低不必要的动力损耗。零件的所有棱边除了配合面之外都做了圆角处理，既避免搬运装配过程中的锐边划伤，也消除了加工过程中产生的微观应力集中点，让构件在长期高频交变载荷下的疲劳寿命满足柴油机数千小时的大修间隔要求。
