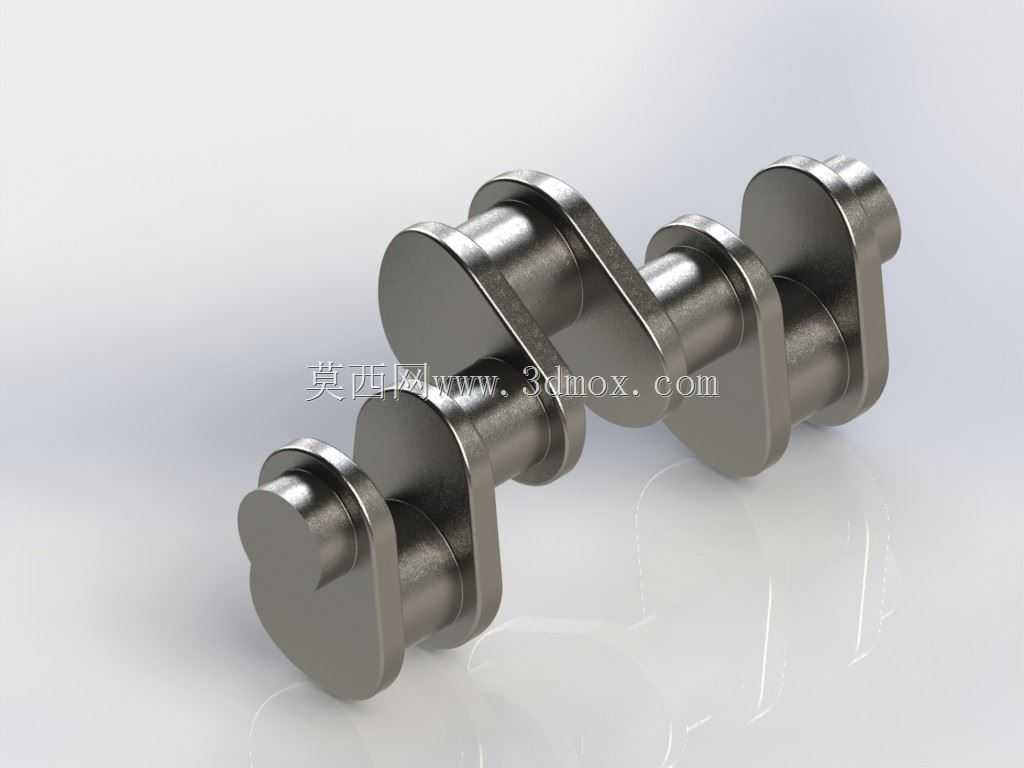

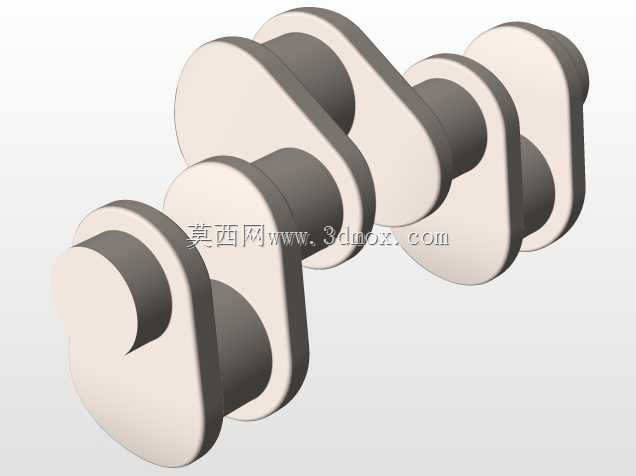

三拐式内燃机动力传递曲柄结构

　　在往复式内燃机、活塞式压缩机这类需要将直线往复运动转化为旋转运动的设备中，曲柄是核心的动力传递构件，这套三拐结构的曲柄，主要适配直列三缸布局的动力设备，常见于小排量农用动力机械、小型发电机组、微型空压机的动力端。从实际工况来看，曲柄在运行中需要持续承受活塞连杆传递来的周期性爆发压力，同时还要平衡各缸往复运动产生的惯性力，因此结构设计上的刚度、动平衡精度直接决定了整机的振动水平与运行寿命。

　　设计这套曲柄时，首先要匹配对应缸径、行程的活塞连杆组件，三个曲柄销的相位角按照120°均匀排布，保证三缸做功间隔角均匀，让动力输出的扭矩波动控制在合理区间，避免整机运行出现过大的转速波动。主轴颈与曲柄销的同轴度、各拐的相位角公差是建模时需要重点控制的形位公差，实际加工中这类公差通常要控制在0.02mm以内，否则装配后会出现轴瓦偏磨、运转卡滞的问题。曲柄臂的过渡位置全部采用大圆角设计，避免应力集中，因为设备运行时曲柄臂与轴颈衔接的位置是应力最高的区域，直角过渡很容易在交变载荷下产生疲劳裂纹，最终导致曲柄断裂。

　　从安装边界来看，这套曲柄的主轴颈直径适配对应规格的滑动轴承，装配时需要保证两端主轴颈的同轴度，与缸体主轴承座的配合间隙要控制在0.03-0.08mm之间，间隙过小会出现热态抱死，间隙过大则会产生机油压力不足、运转异响的问题。曲柄销的直径与连杆大头轴瓦匹配，装配时需要注意各缸连杆的安装方向，避免连杆与曲柄臂发生运动干涉。曲柄的轴向定位依靠一端的止推片，建模时预留的止推面间隙要控制在0.1-0.2mm，补偿热态下的轴向伸长量，避免运转时出现轴向窜动。

　　实际应用场景中，这类三拐曲柄除了用于内燃机，也可适配三缸柱塞泵、小型往复式真空泵这类设备，只需要根据设备的载荷特性调整轴颈的表面硬化工艺即可，用于内燃机的曲柄通常采用球墨铸铁铸造后轴颈表面淬火，用于高压柱塞泵的曲柄则会采用合金钢锻造，提升整体的抗冲击载荷能力。建模过程中，需要重点验证曲柄的动平衡特性，三个曲柄臂的配重块形状经过反复调整，将各缸往复惯性力与旋转惯性力的合力平衡到允许范围内，减少整机的振动载荷，降低轴承的附加载荷。另外曲柄上预留的润滑油道是建模时容易忽略的细节，主轴颈与曲柄销之间的斜油道要保证贯通，润滑油通过主油道进入主轴颈后，通过斜油道输送到曲柄销位置，为连杆大头轴瓦提供润滑，油道的位置要避开应力集中区域，防止油道周边出现应力过大的问题。

　　在设备装配环节，曲柄装入缸体后需要手动盘车检查运转是否顺畅，有没有卡滞点，同时检测各曲柄销的径向跳动量，跳动超差会导致活塞运行偏磨，出现烧机油、缸压不足的故障。日常维护中，曲柄的磨损主要出现在轴颈位置，当轴颈的圆度、圆柱度误差超过0.05mm时，就需要进行磨轴修复，配加大尺寸的轴瓦，保证配合间隙符合要求。这套曲柄的结构设计没有采用整体式平衡轴的集成结构，属于分体式装配的曲柄结构，加工难度相对较低，维修更换成本也更低，适合小功率动力设备的成本控制需求，同时结构刚度完全能够满足额定转速下的载荷要求，不会出现过大的弯曲变形。
