激光切割用多主题装饰线稿图案设计

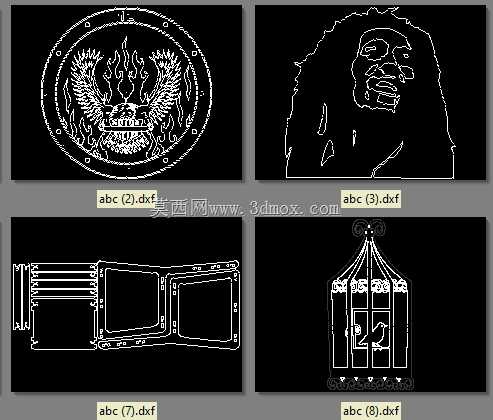

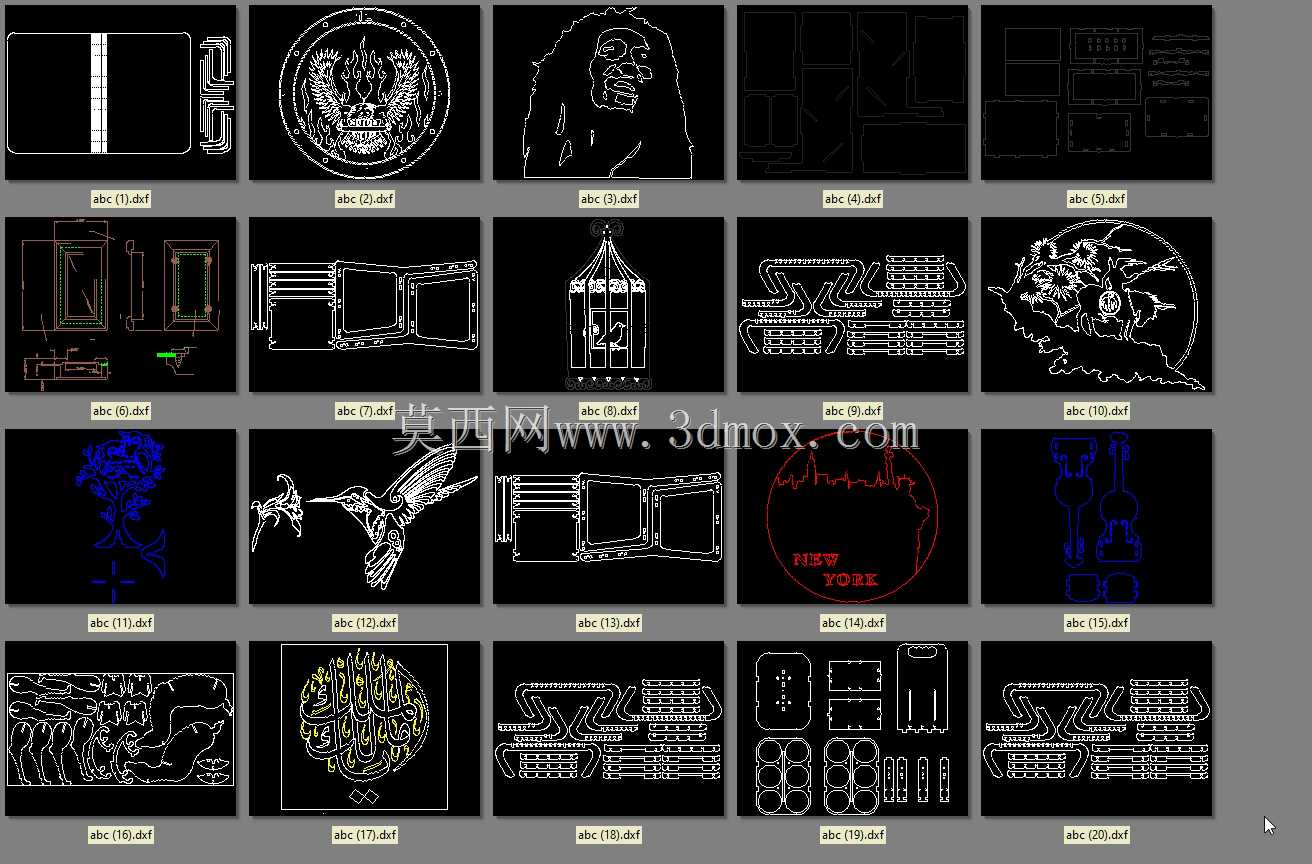

　　这套线稿图案主要面向数控切割加工场景，适配激光、水射流、等离子三类主流数控切割设备的加工需求，可直接导入设备控制系统生成加工路径，无需二次描图调整。图案涵盖四类不同应用方向的设计，分别对应装饰标牌、艺术肖像、五金盒体、装饰挂件四类加工需求，所有线条均采用连续闭合路径设计，避免切割过程中出现断刀、路径跳转过多的问题，能有效降低加工时的空行程占比，提升板材利用率与加工效率。

　　从设计思路来看，所有图案的线条宽度均按照常规切割设备的最小切缝余量设置，外轮廓预留了0.1mm的加工补偿量，适配0.1-0.5mm厚度的金属薄板、亚克力板、密度板等常见切割材料，加工后无需额外修边即可直接使用。其中圆形徽章类图案的外圆设置了均匀分布的安装孔位，孔位间距按照常规墙面安装、五金固定的标准设置，可直接配合自攻螺丝、铆钉完成固定，无需二次打孔定位。人物肖像类图案采用轮廓分层提取的方式，将面部明暗关系转化为不同密度的线条组合，切割后可通过线条疏密呈现肖像的明暗层次，适合制作金属装饰画、文创标牌类产品。

　　盒体类图案采用一体化展开式设计，所有折边位置均预留了折弯工艺缺口，折弯线位置按照板材厚度设置了对应的压痕预留量，加工完成后可直接沿折弯线折叠成型，无需额外焊接或拼接，折叠后盒体的拼接缝隙控制在0.2mm以内，可满足小型收纳盒、设备接线盒、文创包装盒的装配需求，盒体边缘设置了对应的卡扣结构，折叠后可自行卡合固定，无需额外连接件。鸟笼造型的装饰挂件图案采用对称式结构设计，所有竖向杆件的间距均匀控制在15mm，既保证了结构强度，又避免了杆件过密导致的加工变形，顶部设置了一体式挂耳结构，可直接穿绳悬挂，适合制作金属装饰挂饰、文创摆件。

　　在实际生产应用中，这套图案可直接适配不同功率的切割设备，针对激光切割场景，所有尖角位置均做了0.2mm的圆角过渡，避免激光停留时间过长导致的尖角烧蚀问题；针对水射流切割场景，图案的线条间距均大于水刀的最小切缝宽度，避免切割后出现板材粘连；针对等离子切割场景，所有细小结构的尺寸均大于等离子切割的最小加工阈值，避免切割过程中细小结构被高压气流吹变形。所有图案的排版均按照标准12202440mm的常规板材尺寸做了适配，单张板材可排布多组图案，加工时可直接套料切割，最大化利用板材余料，降低加工耗材成本。

　　从安装边界来看，圆形徽章类图案的外径为200mm，安装孔中心距外圆边缘10mm，适配M4规格的固定螺丝，安装后突出安装面的厚度与所选板材厚度一致，无额外突出结构；盒体类图案展开尺寸为300200mm，折叠后内部净尺寸为1208050mm，可容纳常规小型电子元件、五金配件；肖像类图案的外轮廓尺寸为180*250mm，可直接适配常规A4尺寸的相框安装；鸟笼挂件的整体高度为220mm，宽度为120mm，挂耳的孔径为5mm，可适配常规挂绳、挂钩的安装需求。所有图案的线条均无交叉、无重叠，导入切割设备控制系统后可直接识别生成加工代码，无需人工修复路径，能大幅缩短加工前的准备时间，适合小批量定制化加工、文创产品批量生产、五金配件加工等场景使用。
