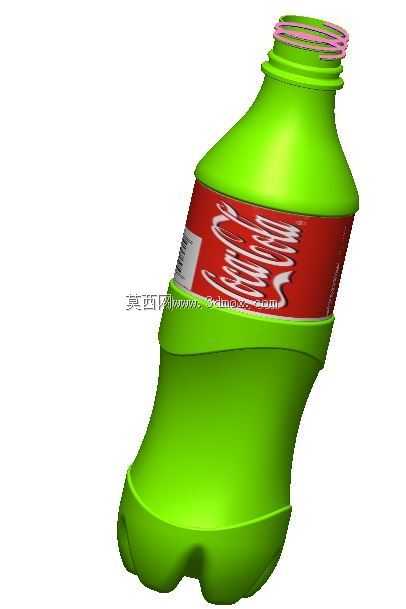

带可口可乐标识的异形塑料瓶结构设计

　　这款塑料瓶结构主要面向快消饮品的终端包装场景，适配碳酸类饮品的灌装、储运、终端售卖全流程使用需求，日常在商超货架、自动售卖机、户外便携消费场景中都能见到同类结构的身影。从功能特性来看，瓶身整体采用PET吹塑成型的工艺逻辑设计，瓶肩位置做了平滑的圆弧过渡，避免灌装后内压集中在转角位置导致应力开裂，瓶口位置保留标准的螺纹段结构，适配市面通用的碳酸饮料瓶盖，螺纹下方的防盗环限位台阶做了0.8mm的凸起设计，能够保证瓶盖旋合到位后防盗环顺利断裂，同时满足运输过程中的密封承压要求，碳酸饮品灌装后内部通常会有0.3-0.5MPa的内压，瓶身中部的环形加强筋结构能够有效分散内压带来的鼓胀变形，避免堆码过程中瓶身失稳。瓶底采用五瓣式的内凹底结构，

　　这是碳酸饮料瓶的经典底型设计，内凹的弧度经过曲率校核，能够承受灌装后内部压力的同时，保证瓶身放置时的稳定性，不会因为底部应力不均出现放置倾斜的问题，底角位置做了R3的圆角过渡，避免吹塑过程中底部壁厚不均导致的跌落破损。设计过程中优先考虑了吹塑工艺的成型可行性，瓶身整体的拔模斜度控制在1.2°以上，所有外凸结构都做了圆角过渡，避免吹塑时出现壁厚过薄的位置，瓶身的异形腰线设计并非单纯的造型需求，腰线位置刚好是手持握持的核心区域，内收的弧度能够匹配成年人握持时的手指贴合度，提升手持时的摩擦力，避免沾有水渍时瓶身滑落。从安装边界来看，瓶口的螺纹尺寸采用标准的PCO1881瓶口规格，能够适配现有灌装线的旋盖头、冲洗工位的卡瓶结构，

　　不需要对现有灌装设备做额外改造就能直接投产，瓶身的最大直径控制在66mm，适配常规自动售卖机的货道尺寸，同时满足常规6连包、12连包的装箱排列要求，堆码时瓶肩的支撑面能够和上方瓶底的内凹结构形成嵌合，提升整箱堆码的稳定性，整瓶的高度控制在230mm，能够适配常规冷藏柜的层架间距。瓶身的标签区域预留了85mm高度的平整环面，能够满足套标、贴标的工艺要求，标签区域上下的限位台阶高度0.5mm，能够避免标签在运输过程中出现上下滑移的问题。考虑到碳酸饮品的运输跌落要求，瓶身的壁厚分布做了针对性的梯度设计，瓶口位置壁厚控制在1.8mm保证螺纹强度，瓶身主体壁厚控制在0.35mm，在满足承压要求的前提下尽可能降低克重，瓶底位置壁厚控制在0.

　　45mm，提升跌落时的抗冲击性能，经过1.2米高度自由跌落测试的结构校核，装满水的状态下水泥地面跌落不会出现开裂漏液的问题。瓶身的异形曲线在建模时采用G2连续的曲面过渡，避免曲面出现棱线导致吹塑成型时应力集中，同时曲面的曲率变化控制在吹塑工艺允许的范围内，不会出现吹塑时局部拉伸过度导致的壁厚过薄问题。整体结构在满足造型辨识度的前提下，完全适配现有饮品包装的全产业链工艺要求，不需要额外开制特殊的工装夹具，能够直接对接现有吹瓶、灌装、储运、售卖的全流程设备，兼顾了造型辨识度和量产可行性。
