PIHER贴片式电位计微调修剪器件结构

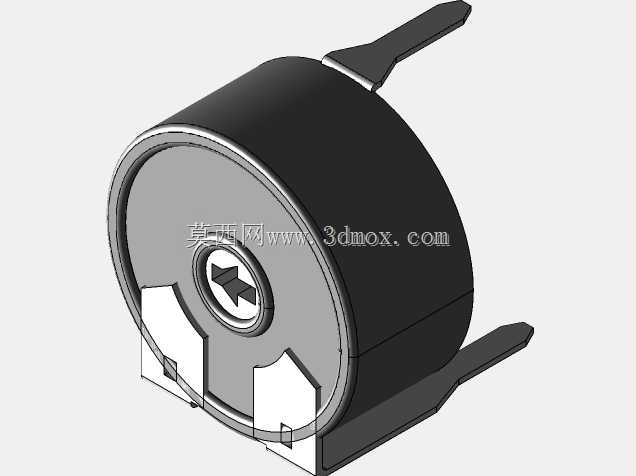

　　在消费电子、工业控制板卡、通讯终端设备的量产组装环节，板载电路的参数校准始终是生产流程中无法跳过的工序，这类贴片式微调电位计正是为适配SMT回流焊工艺、满足板级电路小范围参数调校需求设计的核心被动元件。不同于通孔安装的大型电位器，该款PIHER结构的修剪器采用卧式贴片封装形态，主体为圆柱型绝缘基座，中心设置十字型调节槽，可通过标准一字或十字螺丝刀伸入完成阻值微调，三个引出焊片沿基座径向分布，完全适配常规PCB焊盘布局，能够直接通过贴片机完成高速上料，无需额外人工插装工序，适配6mm级别的标准编带包装规格，完全匹配现有SMT产线的供料节奏。

　　从实际电路应用场景来看，这类微调器件主要承担电路参数的一次性校准功能，常见于通讯射频模块的增益微调、电源模块的输出电压校准、传感器信号调理电路的零点偏移修正场景，调节完成后一般不会在终端用户使用阶段反复调整，因此结构设计上优先保障调节后的阻值稳定性，基座采用耐高温工程塑料注塑成型，能够承受回流焊阶段的峰值高温，不会出现基座变形、碳膜移位导致的参数漂移问题。中心调节轴与基座之间设置有阻尼定位结构，每一次旋转都带有清晰的档位触感，避免调节时出现阻值跳变，同时调节到位后依靠结构阻尼保持位置固定，不会因为设备运输过程中的振动、长期使用后的温度循环出现阻值偏移。

　　从结构设计的细节来看，该器件的三个引出端采用镀锡铜片冲压成型，焊片与基座之间通过嵌件注塑工艺实现牢固结合，焊片伸出基座的长度、弯折角度完全符合IPC相关贴片元件的焊盘设计标准，焊接时焊锡能够沿焊片爬升至指定高度，不会出现虚焊、立碑等SMT焊接缺陷。主体圆柱外壳采用卡扣式结构与基座扣合，内部碳膜电阻片采用环形印刷工艺，动触点采用弹性铜合金材质，表面镀金处理，既保障了滑动接触时的导通可靠性，也提升了元件的长期抗氧化性能，在-40℃到125℃的工作温度区间内，接触电阻的波动范围能够控制在极小的区间内，满足工业级设备的可靠性要求。

　　在安装边界层面，该器件的整体高度控制在4mm以内，圆柱主体直径为6mm，三个焊片的分布半径为3.8mm，在PCB布局时仅需要预留直径7mm的禁布空间即可满足安装需求，调节槽的中心高度与主体顶面齐平，完成板卡组装后，调节槽不会被周边过高的元件遮挡，生产校准环节的工装螺丝刀可以垂直伸入完成调节操作，不需要额外倾斜操作角度，能够适配自动化校准工装的调节头对位需求。焊片的焊接面与PCB板面完全贴合，焊接后的元件主体与PCB板面的间隙控制在0.2mm左右，既能够避免焊接后清洗环节的助焊剂残留积存，也不会因为间隙过大导致元件受外力时出现焊片弯折断裂的问题。

　　不同于外露式的可调电位器，该款修剪器没有额外的外置拨杆，调节结构完全内藏于主体顶面的槽位内，能够避免终端用户随意改动校准参数，也能够减少灰尘、水汽进入元件内部导致的接触不良问题，整体结构没有多余的零散部件，所有组成零件均通过卡扣、嵌件工艺完成装配，不需要额外的螺丝、粘接剂固定，适合大规模量产的低成本制造需求，在通讯终端、消费电子、工业控制板卡的批量生产中，这类结构的微调电位计已经成为板级参数校准的首选元件，其结构尺寸、安装方式已经形成行业通用的标准化规格，不同厂商的同规格产品可以实现直接焊盘兼容替换，不需要修改PCB设计即可完成物料替代。
