双按键便携PCB防护外壳结构设计

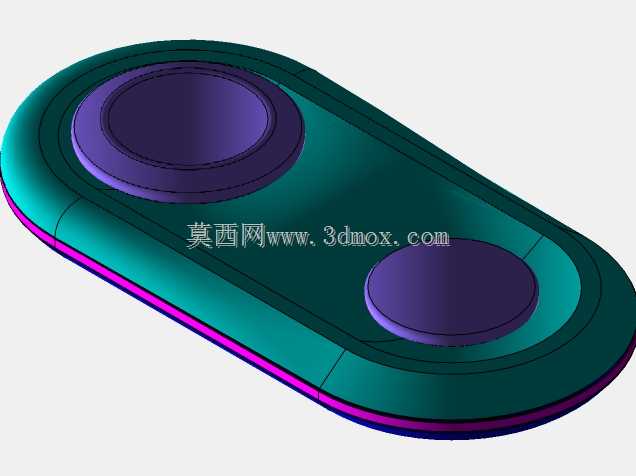

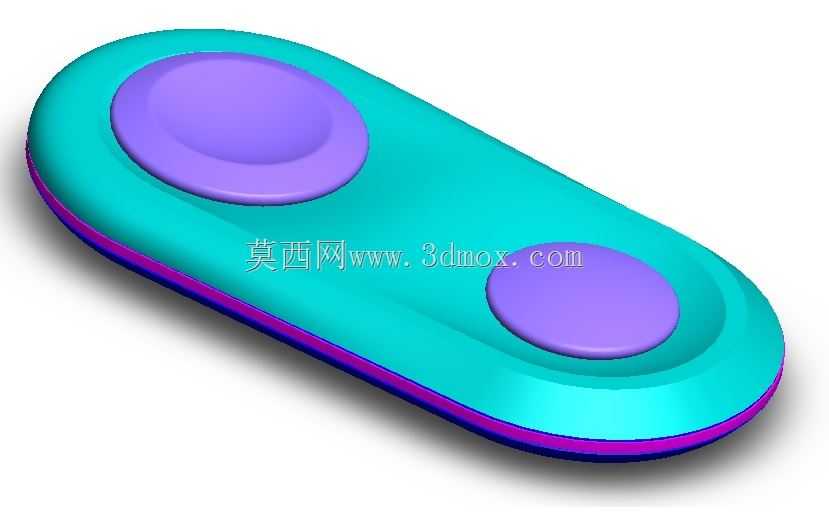

　　这款双按键便携PCB外壳，主要面向小型手持通讯类电子设备的内置电路板防护需求，在实际工程应用中，这类壳体常被用于短距离无线呼叫器、小型蓝牙通讯终端、便携数据传输模块这类需要手持操作的电子设备上，核心作用是为内部印刷电路板提供物理防护，同时预留操作按键的交互位置，兼顾手持握持的手感与结构可靠性。从结构设计思路来看，整体采用长椭圆流线型轮廓，没有尖锐棱角，一方面是适配手持握持时的手掌贴合度，长时间握持不会产生硌手的不适感，另一方面也能在设备意外跌落时，通过圆弧面分散冲击力，降低壳体开裂、内部电路板受冲击损坏的概率。壳体主体采用分层式结构设计，上下壳体结合处设置了一圈隐藏式止口结构，装配时可以快速定位，同时保证结合面的缝隙均匀，

　　既可以避免日常使用中灰尘、飞溅的液体从接缝处进入壳体内部侵蚀电路板，也能在超声波焊接或者卡扣装配时提供足够的结合强度，不需要额外增加过多的固定螺丝就能保证壳体的连接稳定性。壳体表面设置的两个圆形凸起按键位，是对应内部PCB板上的两个轻触开关位置设计的，按键区域做了下沉式的环形定位槽，按键帽装配后不会出现偏移卡滞的问题，按键的按压行程预留了0.8mm的合理空间，既保证按压时有清晰的反馈手感，也不会因为行程过大导致轻触开关过压损坏。按键周边的壳体壁厚做了局部加厚处理，避免频繁按压按键时导致壳体局部变形开裂，同时按键区域与壳体主体的过渡处做了圆角处理，按压时手指接触的边缘不会有割手感。从安装边界来看，

　　壳体内部的PCB安装柱位置按照常规小型通讯板的安装孔位做了通用化设计，安装柱高度预留了3mm的元器件避让空间，板上的贴片电容、电阻、小型芯片等元器件不会与壳体内壁发生干涉，壳体两端的内部空间预留了走线槽位置，可以方便布置电池连接线、天线引线等内部线材，避免线材被上下壳体压伤导致断路。壳体的整体壁厚控制在1.8mm，这个厚度对于常用的ABS或者PC注塑材料来说，既可以保证足够的结构强度，日常挤压、轻微磕碰不会出现变形，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等缺陷，同时能控制整体的重量，单壳体重量控制在20g以内，装配完整机后整体重量也能保持在适合手持携带的范围内。壳体侧边的分型面设置在整体厚度的中间位置，

　　注塑生产时模具的脱模斜度设置为1.5度，既方便注塑件顺利脱模，也不会在壳体表面产生明显的分型线痕迹，后续如果需要做表面晒纹、喷涂等工艺处理，也能保证外观的一致性。在实际的设备适配场景中，这类外壳不需要做过多的二次修改，就可以直接适配尺寸在长60mm、宽25mm、板厚1.6mm以内的小型通讯PCB板，对于做小型手持通讯设备的开发团队来说，这类通用化的外壳结构可以大幅缩短产品的开发周期，不需要从零开始开模设计外壳，只需要根据内部板卡的实际位置微调安装柱的位置，就可以快速完成产品的结构组装，同时流线型的外观也能满足消费类电子设备的外观需求，不需要额外做复杂的外观装饰就能达到不错的视觉效果。壳体底部的内表面还预留了标签粘贴的平整区域，可以方便粘贴产品铭牌、参数标识等内容，粘贴区域周围做了0.2mm的下沉台阶，标签粘贴后不会因为日常摩擦出现卷边脱落的问题。考虑到手持设备的使用场景，壳体的外表面做了细微的晒纹处理，既可以提升握持时的摩擦力，避免手滑导致设备跌落，也不容易残留指纹和划痕，日常使用中可以长期保持外观的整洁度。两个按键的直径根据成年人手指指腹的平均尺寸设计为15mm，按压时指腹可以完全覆盖按键表面，操作时不容易出现按偏的情况，两个按键的中心间距设置为30mm，操作时两个手指分别按压不会出现互相干扰的问题，符合手持设备的人机操作尺寸要求。
