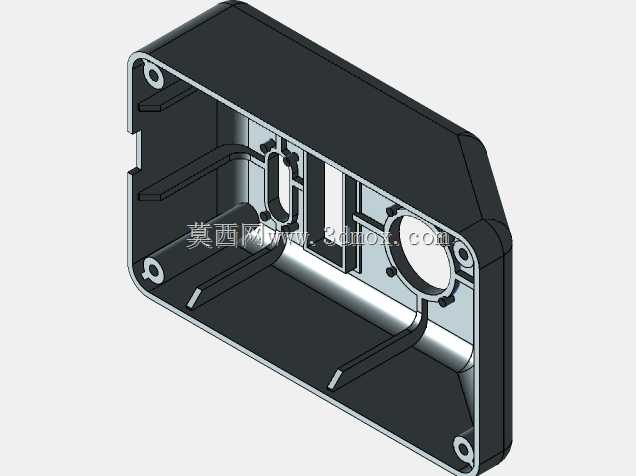

这类PCB防护壳体主要应用在小型通讯终端、工业传感节点、便携检测设备的内置电路承载场景,核心作用是为裸板PCB提供物理防护、安装定位与结构支撑,避免电路板在设备装配、使用过程中受到外力挤压、灰尘侵入、意外磕碰造成的线路损坏或元件脱落。从结构设计来看,壳体采用开放式单侧敞口的槽型结构,整体轮廓根据内置PCB的外形做适配性切角处理,边角位置做圆弧过渡,既可以减少注塑成型时的应力集中问题,也能避免装配过程中锐边划伤操作人员或配套线材。壳体内部设置了多组限位筋条,筋条的高度与PCB板厚匹配,装配时PCB可直接沿筋条导向滑入壳体内腔,无需额外设置导向柱即可完成板件的初步定位,减少装配步骤。在壳体的四个边角位置,设计了带通孔的安装柱,
安装柱的内孔直径适配常用的自攻螺丝规格,柱体根部做了加厚的加强筋连接到壳体内壁,避免螺丝锁附时柱体出现开裂问题,这些安装柱既可以用来固定PCB板,也可作为整个壳体与外部设备机架连接的固定点位,实现一柱两用的结构设计,减少壳体上的开孔数量,提升整体结构强度。壳体侧壁预留了圆形的接口避让位,该位置的内径尺寸适配常用的圆形通讯连接器、电源接口的安装尺寸,接口周边设置了三个小的定位凸点,用于连接器装配时的周向定位,避免连接器使用过程中出现转动导致的接线松脱。壳体的敞口边缘做了阶梯式止口结构,当配套上盖装配时,止口可以实现上下壳体的精准对位,同时提升接缝处的防尘能力,减少灰尘从接缝位置进入壳体内腔附着在PCB表面造成的电路短路风险。

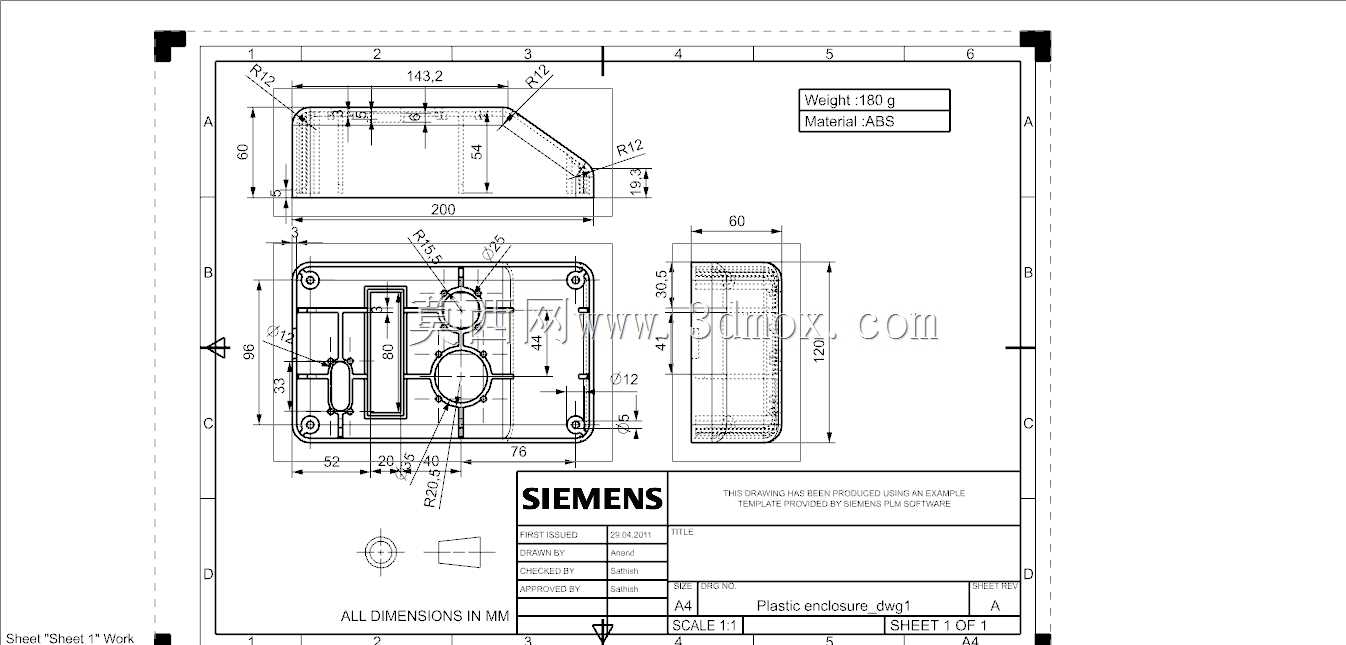

从安装边界来看,壳体的整体外形尺寸控制在小型内置部件的常规适配范围内,外壁没有多余的外凸结构,可直接嵌入到设备的预留安装槽内,外壁与设备安装槽的配合间隙控制在0.2mm左右,既可以保证装配顺畅,也不会出现壳体在槽内晃动的问题。内部筋条的布局避开了PCB板上的高元件位置,比如电解电容、接线端子等高度较高的元件对应的壳体内壁位置,都做了局部的内凹避让,保证PCB装配到位后不会出现元件与壳体内壁干涉的问题。壳体的壁厚设计遵循均匀等厚的原则,整体壁厚保持在2mm左右,筋条厚度控制在壁厚的0.6倍,避免注塑成型时出现缩痕、翘曲等成型缺陷,同时保证壳体具备足够的结构强度,在承受10N左右的侧向挤压力时不会出现明显变形,
避免挤压到内部PCB造成元件虚焊。在靠近接口位置的壳体内壁,额外设置了一条斜向的支撑筋,该筋条一端连接到壳体底部,另一端延伸到接口安装位的侧边,用于提升接口位置的结构强度,当外部插头插拔时,受力可以通过支撑筋传递到整个壳体结构上,避免接口位置受力过大出现开裂。壳体底部没有设置多余的镂空结构,仅在对应PCB发热元件的位置预留了细小的散热槽,散热槽的宽度控制在1mm以内,既可以满足发热元件的空气对流散热需求,也可以避免较大的杂物从槽位进入壳体内腔。这类壳体的设计不需要额外的表面处理,采用常规的阻燃ABS材料注塑即可满足使用要求,材料的阻燃等级达到V0级,可满足电子设备的防火安全要求,同时材料具备一定的韧性,在低温环境下也不会出现脆裂问题,适配不同工况下的使用需求。在实际装配过程中,PCB装入壳体后,仅需要在四个安装柱位置锁上四颗自攻螺丝即可完成板件固定,不需要额外点胶或者增加压片,装配效率较高,适合批量生产的通讯类、电子类产品使用。壳体的切角设计除了适配安装空间外,还可以作为装配时的防呆结构,避免操作人员在装配时将壳体方向装反,提升装配的准确率,减少生产过程中的返工问题。
