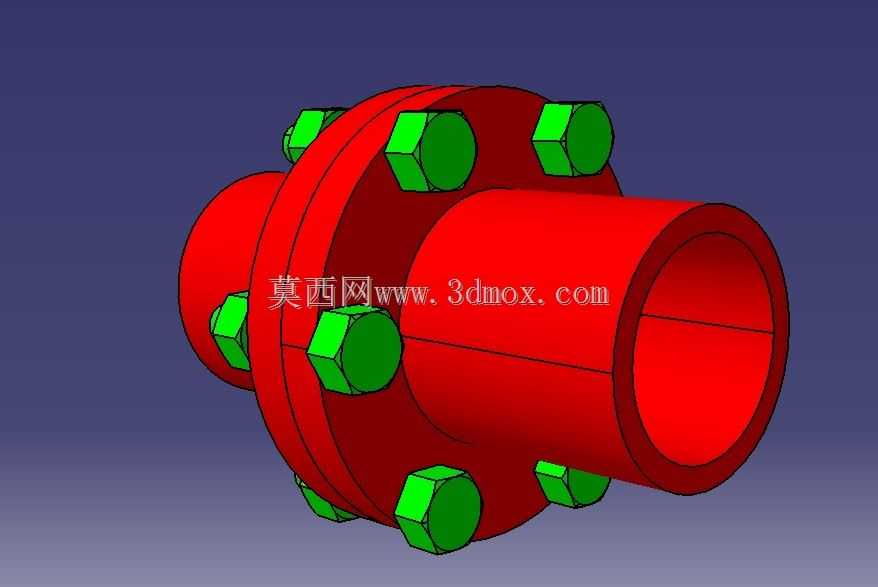

带六角螺栓紧固的对焊式法兰连接结构

　　在化工流体输送、市政给排水、工业动力管线的布设场景中，法兰是实现管段之间、管线与设备之间可拆卸刚性连接的核心构件，这套带螺栓紧固的法兰组件，正是针对中低压管路的刚性连接需求完成的结构设计。从实际使用场景来看，这类法兰结构常应用于公称压力不超过6.3MPa的常温流体输送管线，既可以实现同管径钢制管道的对接，也可适配管道与泵阀、压力容器接口的连接，相比焊接式连接，它能在不破坏管线母材的前提下完成拆装，方便后期管线检修、阀件更换与管路改道作业。

　　这套组件的设计核心围绕连接刚性与密封可靠性展开，两个对合的法兰盘本体采用带颈对焊结构，颈部的锥度过渡设计能有效降低管线与法兰连接位置的应力集中，避免管线受内压、外部振动载荷时在焊缝位置出现开裂。法兰盘的密封面采用突面结构，加工时需要保证密封面的平面度不低于0.1mm，实际装配时可根据输送介质的腐蚀性、温度参数选配橡胶石棉垫、金属缠绕垫等不同材质的密封垫片，通过螺栓预紧力挤压垫片填充密封面微观间隙，阻断介质泄漏路径。

　　紧固元件采用全螺纹六角头螺栓搭配六角螺母，沿法兰盘圆周方向均布8组，这种周向均布的排布方式能让密封面承受的预紧压力更均匀，避免局部预紧力不足导致的密封失效，或是局部螺栓过载导致的法兰盘变形。设计时螺栓孔的中心圆直径、螺栓孔孔径都严格匹配对应公称通径法兰的参数边界，螺栓孔与螺栓杆之间预留1-2mm的装配间隙，能抵消一定的管线安装对位误差，降低现场装配的对位难度。法兰盘的颈部内径与对接管道的外径保持一致，焊接时采用双面角焊缝连接，焊缝高度不小于管壁厚度，保证连接位置的强度与管线本体等强。

　　从安装边界来看，这套法兰组件装配完成后，径向最大尺寸为法兰盘外径加上六角螺栓头部的对边宽度，轴向总尺寸为两个法兰颈部长度加上法兰盘厚度、螺母拧紧后的外露螺纹长度，现场管线布设时需要在法兰径向位置预留足够的扳手操作空间，方便后期拆装时能顺利完成螺栓的拧紧与拆卸作业。设计过程中已经做了装配干涉校验，螺栓穿入后螺母拧紧全程不会与法兰颈部、相邻螺栓发生干涉，螺栓拧紧后外露2-3个螺距，符合管路安装的工程规范要求。

　　实际选型应用时，可根据管线的公称通径、设计压力调整法兰盘的厚度、螺栓的规格与数量，压力等级更高的场景可适当增加法兰盘厚度、提升螺栓性能等级，或是改用凹凸面、榫槽面密封结构来提升密封可靠性。这套结构的建模过程完整还原了法兰连接的装配关系，所有配合位置的尺寸都符合工程实际的公差要求，可直接用于管路系统的装配模拟、安装施工的可视化交底，也能作为相关连接件设计的参考基准，帮助结构设计人员快速完成管路连接部分的方案校验，避免出现安装干涉、强度不足等设计问题。在管线系统的振动工况下，这种周向均布螺栓的法兰结构还能通过均匀的预紧力分散振动载荷，减少连接位置的疲劳损伤，相比非对称排布的紧固结构，长期运行的密封稳定性更有保障，适合在有持续振动的泵出口、压缩机进出口管线中使用。
