加强筋结构长方形塑料周转托盘设计

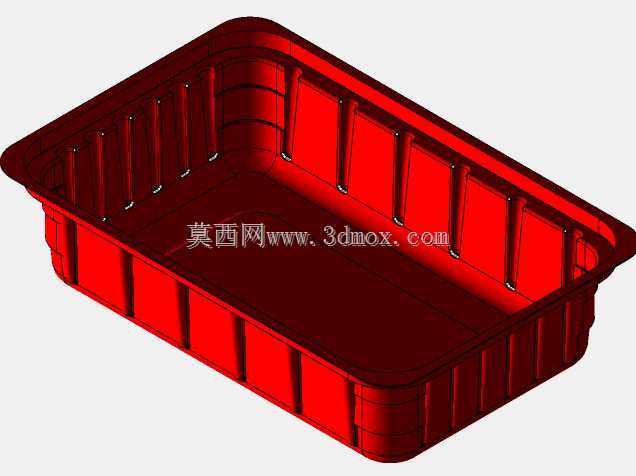

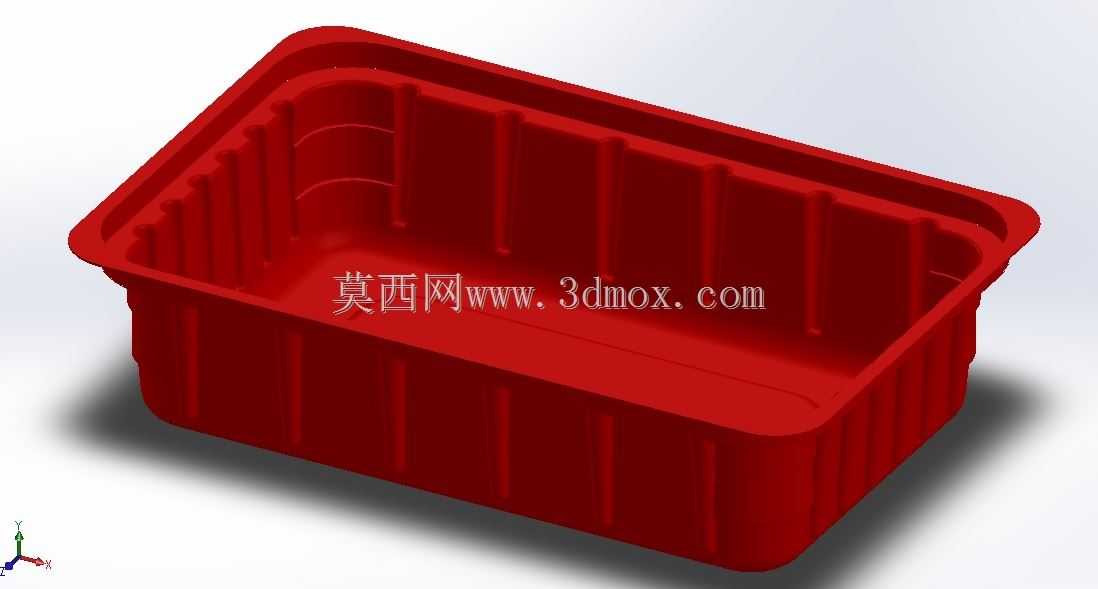

　　这款长方形敞口塑料托盘，是面向车间工位物料周转、仓储零散件分类存放、生产线边工序间转运场景开发的注塑类承载容器，日常在机加工车间的刀具暂存、装配线的标准件分拣、食品加工车间的原料中转、电商仓储的小件货品归集场景中都能适配，替代传统金属料盒易锈蚀、自重过大的短板，也弥补纸质包装易破损、防潮性差的缺陷。从结构设计逻辑来看，整体采用敞口无盖的深腔造型，侧壁做了等距分布的竖向加强筋结构，筋条从托盘口沿一直延伸到底部承托面，相邻筋条之间预留均匀的形变缓冲间隙，避免满载堆垛时侧壁受挤压出现外鼓变形，口沿位置做了加厚翻边处理，翻边宽度适配人工手持搬运的握持尺度，也能满足多层堆叠时的嵌套定位需求，

　　堆叠时上层托盘的底部加强筋可以卡入下层托盘的口沿内侧，不会出现滑移塌垛的问题。底部设计了网格状的横向加强筋网络，筋条高度控制在合理范围，既保证底面的平面度，避免放置在工作台面、输送辊道上时出现晃动，也能在叉车、手动液压车搬运时，让托盘底面和货叉接触面受力均匀，不会因为局部应力集中出现底面开裂。侧壁的转角位置全部做了大圆弧过渡，没有直角锐边结构，一方面是注塑生产时可以改善塑料熔体的流动填充效率，减少转角处的缺胶、内应力集中问题，降低注塑成型后的翘曲变形概率，另一方面日常使用时不会划伤操作人员的手部，也不会在周转过程中磕碰刮伤其他工件表面。内腔的设计做了微拔模斜度，空箱状态下可以互相嵌套堆叠，大幅减少空箱存储时的占用空间，

　　空箱嵌套后的堆叠高度仅为满载堆叠高度的三分之一左右，能有效压缩仓储和返程运输的空间成本。从安装和适配边界来看，这款托盘的外部长宽尺寸适配标准周转车的层板放置尺度，也能刚好放入标准仓储货架的货格内，不需要额外定制适配架体，深度尺寸根据常规零散物料的盛放需求设定，既不会因为深度过浅导致物料在转运过程中洒落，也不会因为深度过深造成小件物料取放不便。托盘的侧壁厚度从口沿到底部做了渐变处理，口沿位置厚度最大，保证堆叠时的承重强度，越靠近底部厚度逐步均匀减薄，在保证整体结构强度满足额定承载要求的前提下，尽可能控制塑件的整体重量，降低注塑生产的原料消耗，也能减轻人工搬运时的负重。在细节结构上，托盘的内侧壁没有多余的凸起结构，内壁光滑平整，

　　清理时可以直接冲洗，不会残留物料碎屑、油污，适配有清洁要求的生产场景，外侧的加强筋之间预留了标签粘贴的平面位置，方便仓储管理时粘贴物料标识、二维码标签，不会因为筋条凹凸导致标签粘贴不牢。设计过程中重点校核了满载状态下的堆垛强度，按照五层满载堆垛的工况做了受力仿真，确保最下层托盘的侧壁、底面变形量在工程塑料的许用形变范围内，不会出现永久变形或者开裂，同时也校核了跌落工况的结构强度，模拟日常搬运时从常规工作台高度跌落的场景，转角、加强筋位置的应力值均低于材料的断裂强度阈值，满足日常周转的耐用性要求。这款托盘没有额外的卡扣、铰接等可拆卸结构，整体为一体注塑成型，没有易脱落的小零件，使用过程中不需要额外的维护保养，损坏后可以直接回收破碎重新注塑，符合循环利用的绿色生产要求。
