微型涡轮喷气发动机TJE500FH结构设计

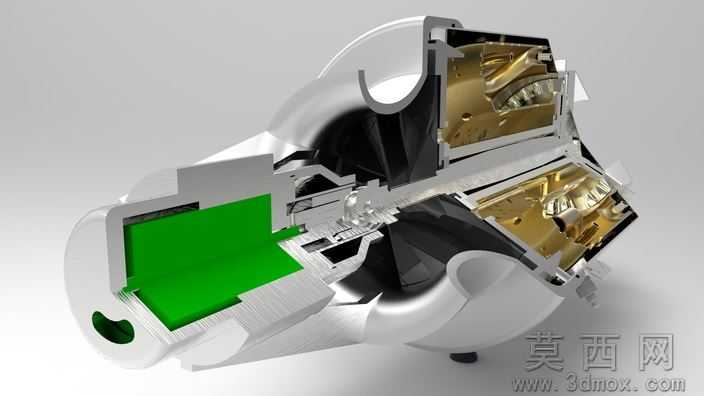

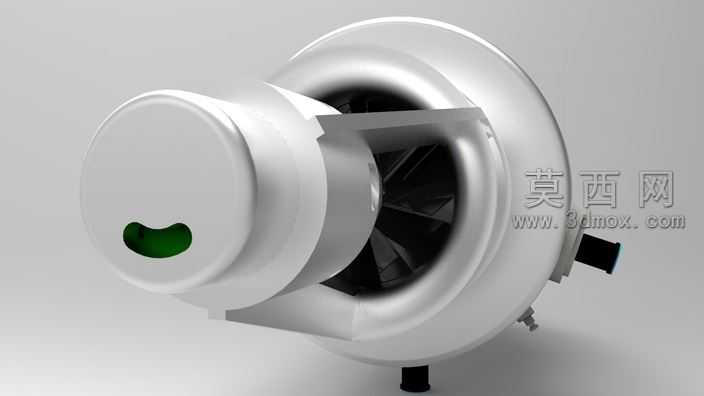

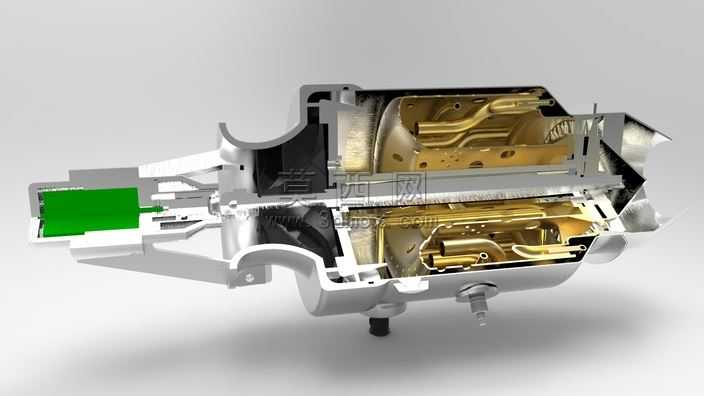

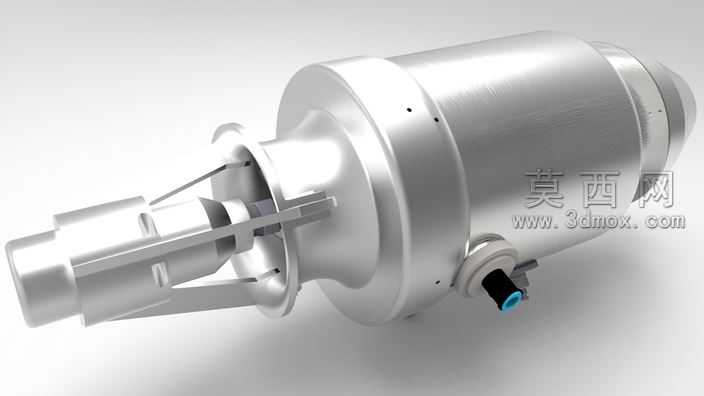

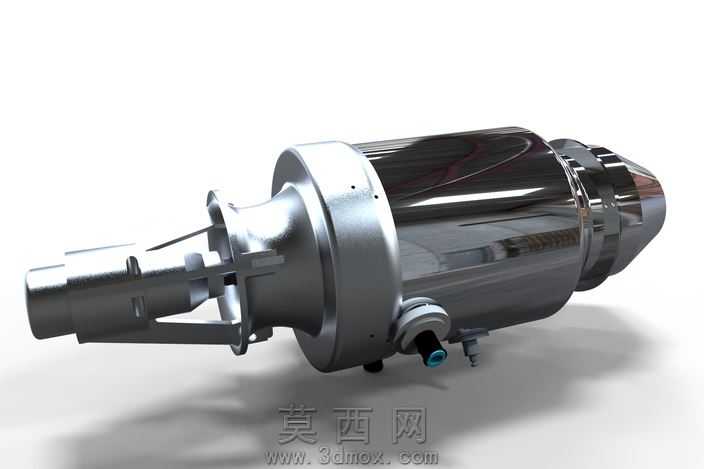

本作品为微型涡轮喷气发动机TJE500FH的三维建模设计成果，整体建模过程严格遵循微型涡喷发动机的真实结构逻辑，在三维建模软件中完成全零部件的参数化搭建，从进气段、压气机段、燃烧室段到涡轮段、尾喷段均按照真实动力单元的比例关系进行还原。建模阶段首先对发动机的整体外形轮廓进行曲面构建，针对机匣部分采用高精度曲面放样命令完成流线型外壳的塑造，保证外壳曲面的曲率连续，还原真实涡喷发动机的金属壳体流畅形态，避免出现曲面棱角、褶皱等建模瑕疵。针对内部核心结构，建模时对压气机叶片、涡轮叶片采用阵列结合曲面修剪的方式完成，精准还原叶片的翼型截面与扭转角度，保证叶片排布符合气动设计要求；燃烧室部分则细化了供油接口、点火接头等附属结构的建模，对外部的管路接头、安装固定凸台均做了细节还原，保证各零部件之间的装配关系准确，无干涉错位问题。材质与渲染阶段，针对发动机主体金属机匣部分赋予抛光金属材质，调整材质的反射粗糙度与环境贴图参数，还原高温合金机匣的亮面金属质感，对管路接头、小附件部分做了差异化的材质区分，部分接头采用深色耐油橡胶材质、紧固件采用镀锌金属材质，通过材质差异区分不同功能的零部件。渲染时采用柔和的工作室布光方案，主光源从侧上方打亮发动机主体轮廓，辅助光源补全暗部细节，添加柔和的地面投影增强模型的真实感，最终渲染效果清晰展现发动机的整体外观与结构细节。设计思路上，该模型聚焦微型涡喷发动机的外观与核心结构还原，兼顾外观展示效果与结构合理性，既能够直观展现涡轮喷气发动机的整体形态，也可作为航空动力类机械结构教学的直观展示素材，帮助理解微型涡喷的基本构造与各部件的布局逻辑，建模过程中对各连接部位的配合尺寸做了合理推演，保证整体模型的结构严谨性，避免出现不符合机械设计常识的结构错误。
