自制跑车钢管桁架底盘结构设计

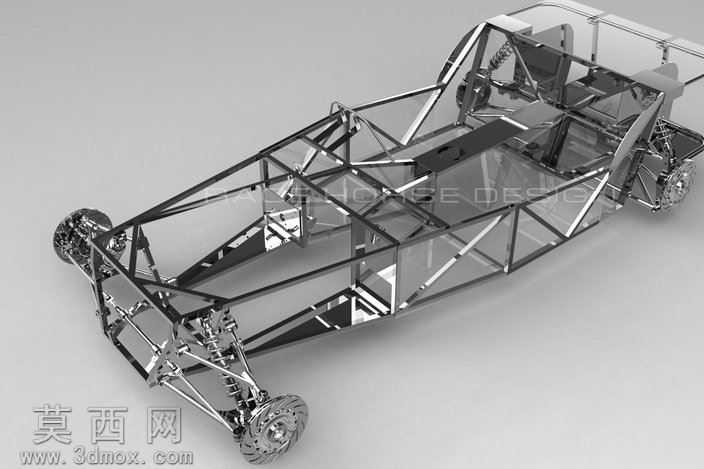

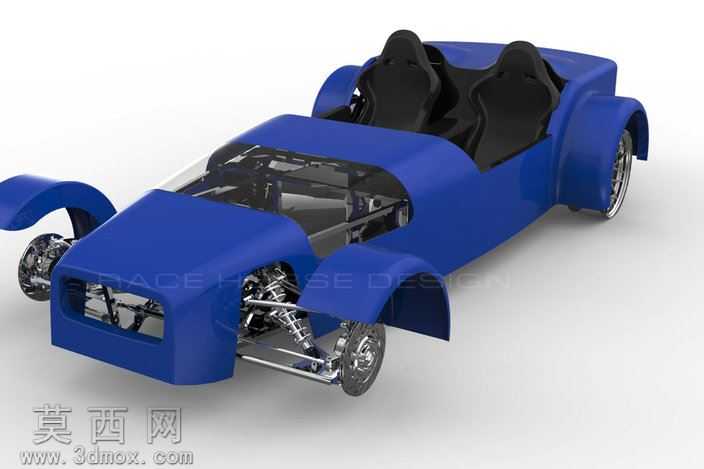

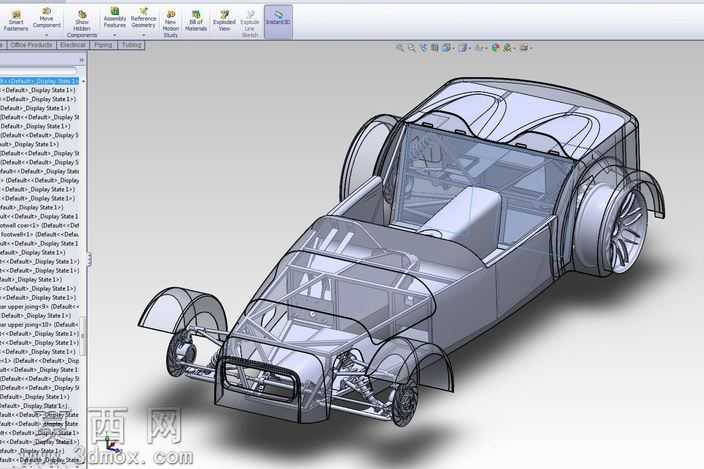

本作品为自制跑车的钢管桁架式底盘三维设计，整体采用空间管架结构作为整车承载核心，建模阶段以轻量化与高刚性为核心设计目标，通过三维参数化建模完成每一根钢管的路径绘制与规格匹配，所有管材衔接处均做了贴合式切口处理，保证焊接装配时的贴合精度，避免出现结构应力集中的薄弱点。模型完整还原了底盘的前后悬架安装点位，前悬架采用双叉臂独立悬架结构，建模时精准还原了减震器、转向节、刹车卡钳、刹车盘、控制臂的装配关系，所有铰接点位均预留了标准轴承与紧固件的安装空间，可直接用于后续的装配干涉校验。渲染阶段采用金属铬材质赋予钢管主体，通过环境反射贴图凸显金属管材的冷硬质感，刹车盘做了磨砂铸铁材质处理，减震器弹簧做了螺旋纹理与哑光金属质感区分，悬架摆臂做了抛光金属与橡胶衬套的材质分层，整体渲染效果清晰展现底盘的结构层次，没有多余的装饰覆盖件，完整呈现机械结构本身的工业美感。设计思路上参考了专业跑车的管架车设计逻辑，在保证乘员舱结构强度的前提下尽可能优化管材排布，减少非必要的冗余管材，控制底盘整体重量，前后配重区域预留了动力总成、油箱、散热系统的安装空间，悬架几何参数经过反复调校，保证车轮跳动时的定位参数处于合理区间，转向机构的传动路径做了运动仿真预留，可直接用于后续的运动学验证。整个模型结构严谨，所有零部件的装配关系符合真实机械加工与装配逻辑，既可以作为跑车自制爱好者的结构参考，也可用于车辆工程相关的结构教学演示，帮助理解非承载式管架底盘的受力逻辑与悬架系统的工作原理。
