3D打印燕尾榫转皮卡汀尼轨道适配结构

　　在轻量战术附件加装、民用射击器材改装、户外装备拓展的实际作业场景中，不同标准接口的适配转接一直是结构设计里高频遇到的实际问题，燕尾榫作为传统紧凑卡接结构，在不少老款器材、自制改装件上应用广泛，而皮卡汀尼轨道作为当前通用化程度最高的附件挂载接口，两者的转接需求长期存在，这款适配结构就是针对这类场景做的定向设计。从实际使用逻辑出发，该结构的核心功能是实现燕尾榫接口与皮卡汀尼轨道的刚性连接，让搭载燕尾榫基座的器材可以稳固挂载到标准皮卡汀尼轨道上，同时保证挂载后附件的定位精度，不会出现使用过程中松脱、移位的问题。设计过程中优先考虑了3D打印的工艺特性，采用垂直打印的排布方案，选用ABS作为成型材料，

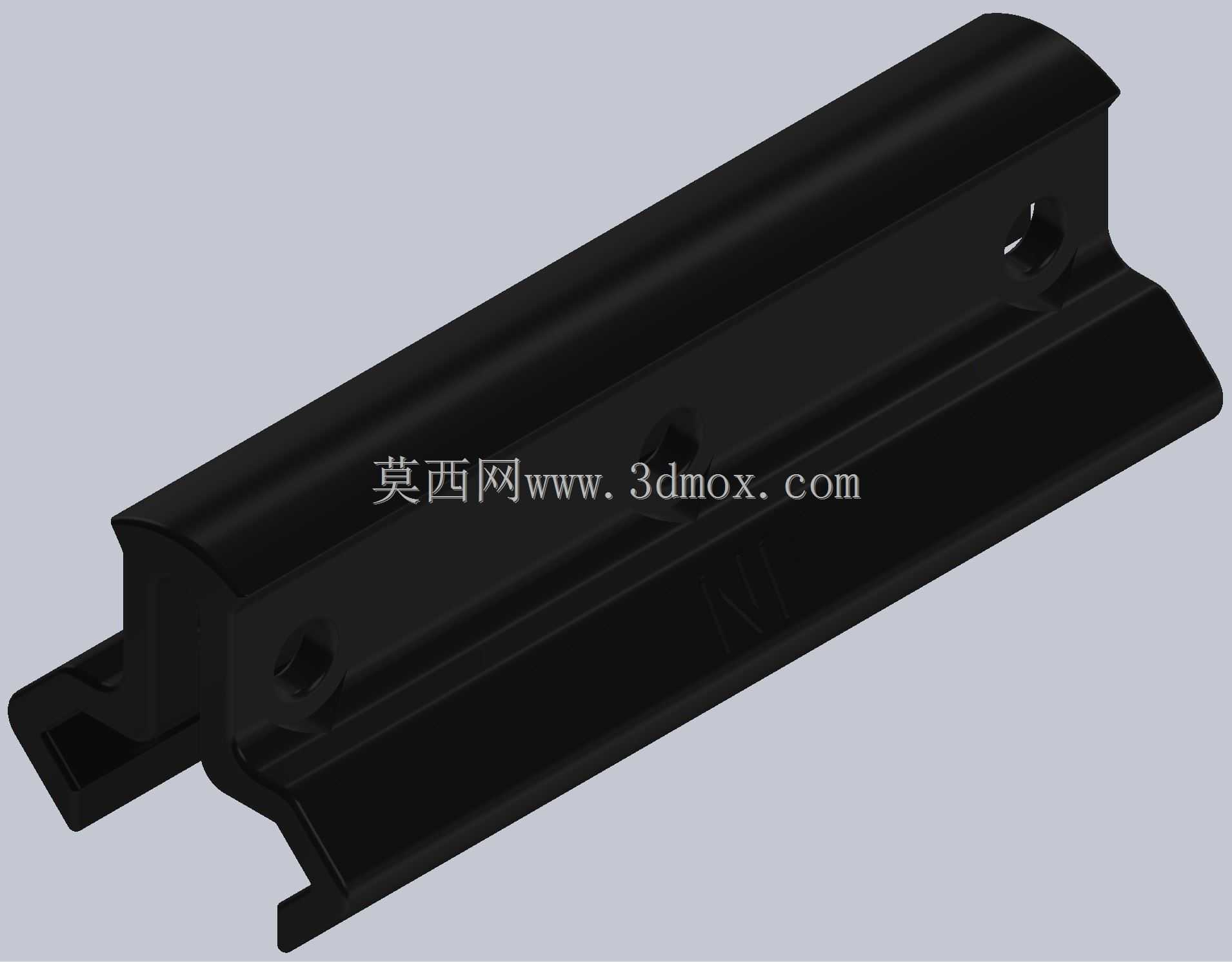

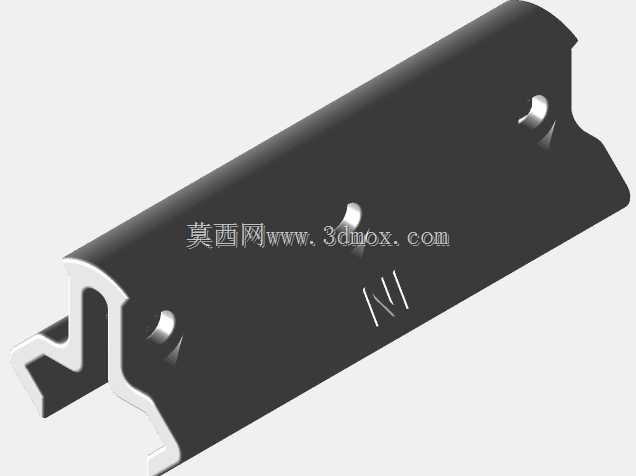

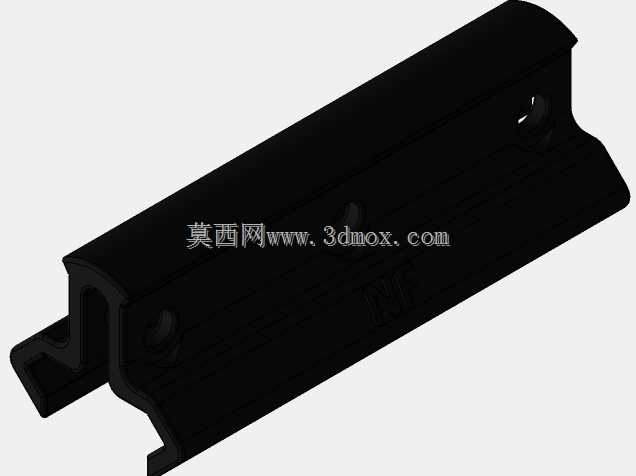

　　这种排布方式可以让结构受力方向与材料层积方向形成更合理的受力夹角，避免层间受力过大导致的结构断裂，同时垂直打印不需要额外添加大量支撑结构，打印完成后仅需简单去除少量支撑毛刺即可投入使用，大幅降低了单件制作的成本与后处理工作量。结构外形上整体采用长条形对称布局，主体一侧加工出与标准燕尾榫匹配的卡槽结构，卡槽的公差带按照3D打印ABS材料的成型收缩率做了补偿设计，保证燕尾榫卡入后既能实现无旷量的紧密配合，又不会因为过盈量过大导致装配困难；另一侧直接加工出符合皮卡汀尼轨道标准的齿形卡槽，齿距、齿深、卡槽宽度完全符合通用皮卡汀尼轨道的尺寸规范，可以直接与市面上绝大多数标准皮卡汀尼轨道实现兼容卡接。结构上预留了两处内六角锁紧螺丝的安装位，

　　安装时螺丝从结构侧面旋入，顶紧在轨道与燕尾榫的接触面上，分别实现燕尾榫端与皮卡汀尼轨道端的双重锁紧，避免使用过程中因为反复震动、外力触碰导致的连接松动。安装边界方面，该适配结构的整体长度控制在常规皮卡汀尼轨道单节挂载位的尺寸范围内，安装后不会占用过多轨道空间，不会干涉相邻位置其他附件的安装使用，结构的壁厚经过受力校核，在ABS材料打印填充率设置为60%以上的情况下，完全可以承受常规光学附件、战术小配件的挂载重量，不会出现结构变形的问题。实际使用中，该结构不需要额外的定制加工件配合，普通桌面级FDM3D打印机即可完成制作，对于个人改装用户、小型装备改装工作室来说，不需要复杂的机加工设备就可以快速制作出可用的转接件，

　　解决不同接口标准不兼容的实际问题。结构的边角位置全部做了R角过渡处理，既避免了3D打印过程中尖角位置容易出现的翘边、打印缺陷，也能防止安装使用过程中尖锐边角划伤器材表面或者操作人员。在结构的非配合面位置做了轻微的减重凹槽设计，在不影响整体结构强度的前提下，尽可能减少打印材料的消耗，缩短单件打印的时间。从装配逻辑上，该适配结构不需要复杂的安装步骤，只需要先将燕尾榫端卡入对应器材的燕尾基座，调整好位置后锁紧对应螺丝，再将整体卡入皮卡汀尼轨道的对应位置，锁紧轨道端的固定螺丝即可完成安装，整个装配过程不需要专用工具，使用常规内六角扳手就可以完成全部操作。针对ABS材料打印后可能出现的轻微尺寸偏差，设计时在卡槽的非配合面预留了0.2mm的工艺间隙，即使打印过程中出现轻微的尺寸波动，也不会影响结构的正常装配与使用，容错率适配普通桌面级3D打印机的成型精度范围。
